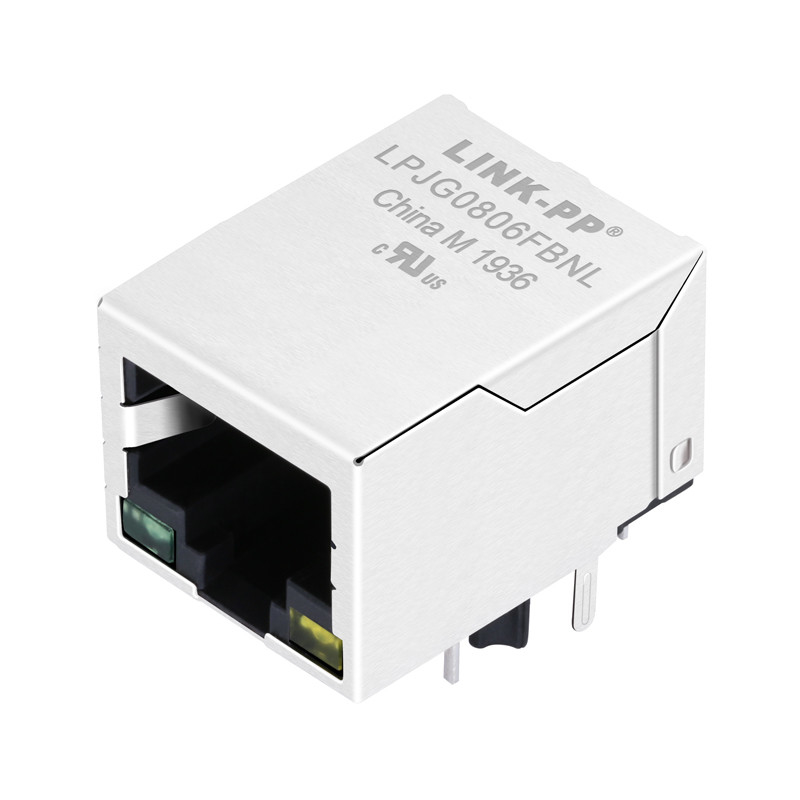

1000Base-T Magjack HR911130A LPJG0806FBNL connettore Gigabit RJ45

1000Base-T Magjack HR911130A LPJG0806FBNL connettore Gigabit RJ45

1. 10/100/1000 Base-TLINK-PPLPJG0806FBNL RJ45 connettore con LED

2. 1X1 Tab-down Compatibile con HanrunHR911130A

3. Attraverso il bucoRJ45 Jackcon Magnetics

4. 21.3 mm di lunghezzaRJ45 Magjack

5. Risponde o supera gli standard lEEE802.3ab per 1000Base-T

6. Minimizzare lo spazio del PCB e semplificare il layout del PCB

1X1 RJ45 Magjack con LEDDescrizione:

1. Caratteristiche del prodotto:

1) Tipo di prodotto = connettore
2) Tipo di presa = RJ45
3) Profilo = Standard
4) Orientamento del montaggio del PCB = ingresso laterale (angolo retto)

2. Attrezzatura meccanica:
1) Configurazione Jack = 1 x 1

3. Caratteristiche elettriche:
1) Scudo = Sì

4- Caratteristiche correlate alla cessazione:
1) EMI Finger - Bottom = Senza
2) Metodo di terminazione = saldatura

5Caratteristiche del corpo:
1) Configurazione della porta = singola
2) EMI Finger -Top e lati = Senza
3) Orientazione della serratura = standard - serratura verso il basso

6. Caratteristiche relative al contatto:
1) Precaricato = Sì
2) Tipo di terminazione del contatto = attraverso il foro

7- Norme industriali:
1) conformità RoHS/ELV = conformità RoHS, conformità ELV
2) Processi di saldatura senza piombo = saldatura ondulata a 240°C,

Solda a onde ad una temperatura di 260°C, Solda a onde ad una temperatura di 265°C
3) Storia di conformità RoHS/ELV = è sempre stata conforme a RoHS

8Marcatura di identificazione:
1) Colore LED sinistro = Verde - 568nmLunghezza d'onda
2) colore LED destro = giallo -585 nmLunghezza d'onda

9Condizioni d' uso:
1) Applicabile a = Tavola a circuiti stampati
2) Condizioni ambientali = ufficio / locali
3) Intervallo di temperatura di funzionamento = 0 - 70°C

HR911130A Modello di montaggio
