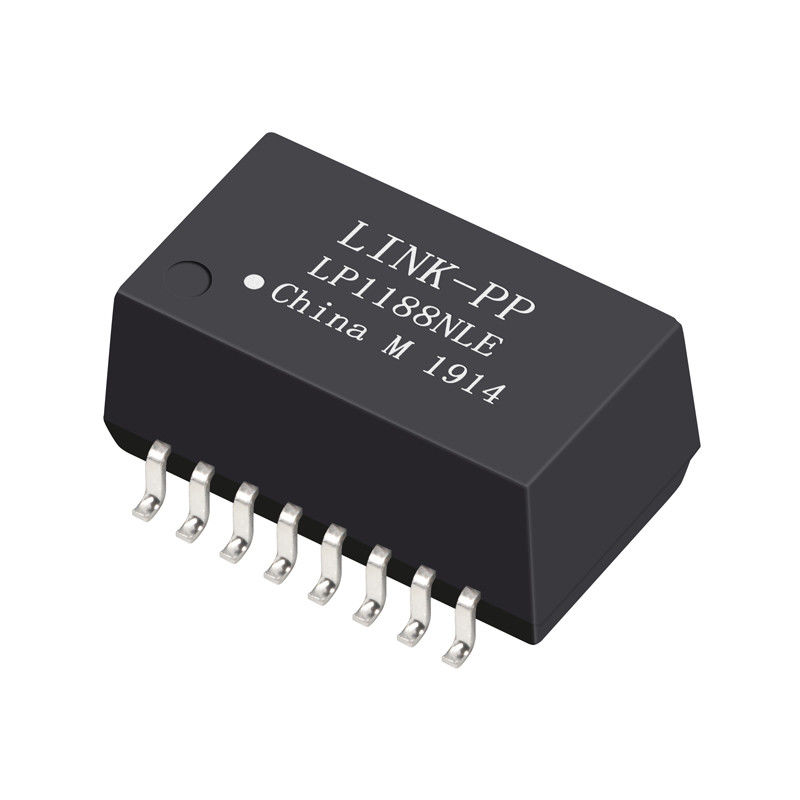

HX1188NL Trasformatore LAN Montaggio Superficiale Ethernet 10/100 Base-T 16 Pin

Caratteristiche dei trasformatori HX1188NL 100Base-TX:

1. Conforme agli standard RoHS-6.
2. Progettato con un telaio aperto per migliorare la gestione termica.
3. La tecnologia Surface Mount consente una facile integrazione.
4. La tensione di isolamento elevata di 1,5 kV garantisce sicurezza e affidabilità nella trasmissione dei dati.
5. Ampio intervallo di temperatura operativa da -40°C a +85°C.
6. Presenta un'elevata induttanza di 350 µH per supportare una trasmissione dati stabile.
7. Dimensioni compatte di 12,7x9,53x5,97 mm.
8. Può essere conservato a temperature comprese tra -50°C e +125°C.

Applicazioni del trasformatore LAN HX1188NL:

• Trasformatore/filtro LAN Ethernet
• Reti 100 Base-TX
• Interfaccia dati e isolamento
• Ambienti industriali e commerciali
• Apparecchiature di rete
• Telecomunicazioni
• Sistemi embedded
• Sistemi di automazione
• Sistemi di sicurezza

Scheda tecnica HX1188NL:

Specifiche elettriche Pulse HX1188NL (@25°C):

1. Rapporto spire 50KHz, 0,5V Lato chip: Lato linea = 1CT: 1CT±2%

2. Induttanza (Ls) 100KHz, 0,1V, bias DC 12mA: Lato chip: 350uH Min

3. Perdita di inserzione 1-100MHz: -1,4dB Max

4. Perdita di ritorno 1-30MHz: -16dB Min

40MHz: -14,4dB Min

50MHz: -13,1dB Min

60-80MHz: -12dB Min

100MHz: -10dB Min

5. Reiezione modo differenziale verso modo comune:

30MHz: -45dB Min

60MHz: -40dB Min

100MHz: -35dB Min

6. Diafonia 30MHz: -40dB Min

60MHz: -35dB Min

100MHz: -30dB Min

7. Hi-Pot: 1500Vrms Min

FAQ per PULSE HX1188NL

1. Cos'è il trasformatore LAN HX1188NL?

L'HX1188NL è un trasformatore LAN Ethernet dual-port 10/100Base-T progettato per fornire isolamento del segnale, adattamento di impedenza e soppressione del rumore tra un chip PHY e il cavo di rete. È comunemente utilizzato nelle applicazioni Fast Ethernet e supporta i requisiti standard IEEE 802.3 per una trasmissione dati affidabile.

2. Quali sono le specifiche chiave dell'HX1188NL?

L'HX1188NL presenta tipicamente un rapporto spire di 1:1 per i canali di trasmissione e ricezione, un'induttanza di circa 350 µH e una tensione di isolamento di circa 1500 Vrms. È progettato per Ethernet 10/100Base-T e viene fornito in un compatto package a montaggio superficiale adatto all'integrazione su PCB.

3. Quale velocità dati supporta l'HX1188NL?

L'HX1188NL supporta velocità dati Ethernet 10Base-T e 100Base-TX, rendendolo adatto per applicazioni Fast Ethernet. Non supporta Gigabit Ethernet (1000Base-T), poiché la sua larghezza di banda e le sue caratteristiche elettriche non sono progettate per requisiti di segnalazione a velocità più elevate.

4. L'HX1188NL è compatibile con Gigabit Ethernet?

No, l'HX1188NL non è compatibile con Gigabit Ethernet perché è specificamente progettato per applicazioni 10/100Base-T. Gigabit Ethernet richiede magnetici diversi con larghezza di banda maggiore e caratteristiche prestazionali più rigorose, quindi dovrebbe essere utilizzato un trasformatore 1000Base-T dedicato.

5. Qual è il rapporto spire dell'HX1188NL?

L'HX1188NL ha tipicamente un rapporto spire di 1:1 per entrambi i canali di trasmissione e ricezione, il che garantisce un corretto adattamento di impedenza tra il PHY Ethernet e il cavo a doppino intrecciato. Questo rapporto è standard per la maggior parte dei progetti di trasformatori LAN 10/100Base-T.

6. Qual è la tensione di isolamento dell'HX1188NL?

L'HX1188NL fornisce una tensione di isolamento di circa 1500 Vrms, che aiuta a proteggere i dispositivi Ethernet da sovratensioni elettriche e differenze di potenziale di terra. Questo isolamento è essenziale per soddisfare i requisiti di sicurezza e affidabilità nelle apparecchiature di rete.

7. Quali chip PHY sono compatibili con l'HX1188NL?

L'HX1188NL è tipicamente compatibile con chip PHY Ethernet 10/100Base-T come Microchip LAN8720, TI DP83848 e transceiver Fast Ethernet simili. Tuttavia, i progettisti dovrebbero sempre verificare la compatibilità con il design di riferimento del produttore del PHY per garantire prestazioni ottimali.

8. Qual è l'equivalente o il sostituto dell'HX1188NL?

Un comune sostituto dell'HX1188NL è l'LP1188NL, che offre caratteristiche elettriche simili, tra cui un rapporto spire di 1:1 e il supporto 10/100Base-T. Quando si seleziona un equivalente, gli ingegneri dovrebbero verificare i parametri chiave come l'induttanza, la perdita di inserzione e la tensione di isolamento.

9. Come viene utilizzato l'HX1188NL nella progettazione di circuiti Ethernet?

L'HX1188NL viene utilizzato tra il PHY Ethernet e il connettore RJ45 per fornire isolamento e condizionamento del segnale. Viene tipicamente posizionato vicino al PHY sul PCB, con un corretto biasing del centro-tappo e un routing a impedenza controllata per garantire l'integrità del segnale e la conformità EMI.

10. Qual è la differenza tra l'HX1188NL e un RJ45 con magnetici integrati?

L'HX1188NL è un trasformatore LAN discreto utilizzato sul PCB, mentre un connettore RJ45 con magnetici integrati (MagJack) combina il trasformatore e il connettore in un unico componente. Le soluzioni discrete offrono maggiore flessibilità di progettazione, mentre le soluzioni integrate semplificano il layout e l'assemblaggio.
