Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: J0006D01BNL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.05-$1.28
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4200K-PCS/Month
specifiche: |
J0006D01BNL |
P/N: |
LPJ0006BBNL |
Meccanico: |
21.25x15.90x13.40mm |
Disegno schematico: |
4 bobine, 1CT: 1CT |
Ethernet: |
1x10/100Base |
Campioni: |
Libero |
specifiche: |
J0006D01BNL |
P/N: |
LPJ0006BBNL |
Meccanico: |
21.25x15.90x13.40mm |
Disegno schematico: |
4 bobine, 1CT: 1CT |
Ethernet: |
1x10/100Base |
Campioni: |
Libero |
|
Velocità:
|
10/100BASE-T
|
|
Numero dei porti:
|
PORTO 1x1
|
|
Applicazione - lan:
|
ETHERNET (SENZA PoE)
|
|
Fermo:
|
SU
|
|
Pin Type:
|
LEGA PER SALDATURA DI THT
|
|
Temperatura:
|
0 - 70
|
|
Elenco della descrizione:
|
|
|
|
1) fabbricazione RJ45 Jack magnetico per esperienza 16years
|
|
|
1)ISO9001, SGS, UL, CE, certificazione di PORTATA
|
|
|
3)Clienteprincipale: TI GE SONY Samsung IBM CANON
|
|
|
4)OEM di IMPULSO per 9years
|
|
Descrizione dettagliata:
|
|
|
Rete 8P8C RJ45 Jack For Ethernet Transformer modulare J0006D01BNL della lega per saldatura di Wave
|
|
|
1.Characteristics:
|
1)Connettore RJ45 con il trasformatore integrato/bobina d'arresto comune di modo
|
|
|
2)Disponibile in SMD, in THT e in THT con USB
|
|
|
3)350µH minuto OCL con polarizzazione 8mA
|
|
|
4)Aderisce a IEEE 802,3
|
|
|
5)Gamma di temperature estesa -40°C a +85°C disponibile
|
|
|
|
|
|
|
|
2. Operazione/applicazione:
|
1)10 / Base-t 100
|
|
|
2)modem di xDSL
|
|
|
3)PC incastonato
|
|
|
4) LAN Applications
|
|
|
5)Il hub, router, commuta
|
|
3. Collegamento meccanico:
|
|
|
1) Jack Configuration
|
|
|
3. Caratteristiche elettriche:
|
|
|
1) Schermato
|
Sì
|
|
4. Il termine ha collegato le caratteristiche:
|
|
|
1) EMI Finger
|
Sì
|
|
2) Metodo di termine
|
Lega per saldatura
|
|
5. Il corpo ha collegato le caratteristiche:
|
|
|
1) Configurazione del porto
|
Singolo
|
|
2) EMI Fingers sommità e lati
|
Con/senza
|
|
3) Orientamento del fermo
|
Norma - chiuda
|
|
4) Lunghezza della coda del PWB
|
3.50±0.50mm
|
|
6. Il contatto ha collegato le caratteristiche:
|
|
|
1) Precaricato
|
Sì
|
|
2) Tipo di termine del contatto
|
Attraverso il foro
|
|
7. Abitazione delle caratteristiche relative:
|
|
|
1) Stile del connettore
|
Jack
|
|
8. Standard industriali:
|
|
|
1) Conformità di RoHS/ELV
|
RoHS compiacente, ELV compiacente
|
|
2) Processi senza piombo della lega per saldatura
|
Lega per saldatura di Wave capace a 265°C
|
|
3) Storia di conformità di RoHS/ELV
|
Era sempre RoHS compiacente
|
|
9. Marcatura di identificazione:
|
|
|
1) Colore sinistro del LED
|
Verde o giallo
|
|
2) Giusto colore del LED
|
Verde o giallo
|
|
10. Termini per uso:
|
|
|
1) Si applica a
|
Circuito stampato
|
|
2) Condizioni ambientali
|
Ufficio/locali
|
|
3) Temperatura di funzionamento (°C)
|
0 - 70/-40 - +85
|
|
11. La configurazione ha collegato le caratteristiche
|
|
|
1) Circuito magnetico
|
3D15
|
|
2) Indicatore di condizione m/c
|
Principale
|
|
3) Disaccoppiamento del condensatore
|
Con/senza
|
|
4) Il PWB posteriore ha frantumato la linguetta
|
Con/senza
|
|
5) Quantità del cavo del segnale
|
8
|

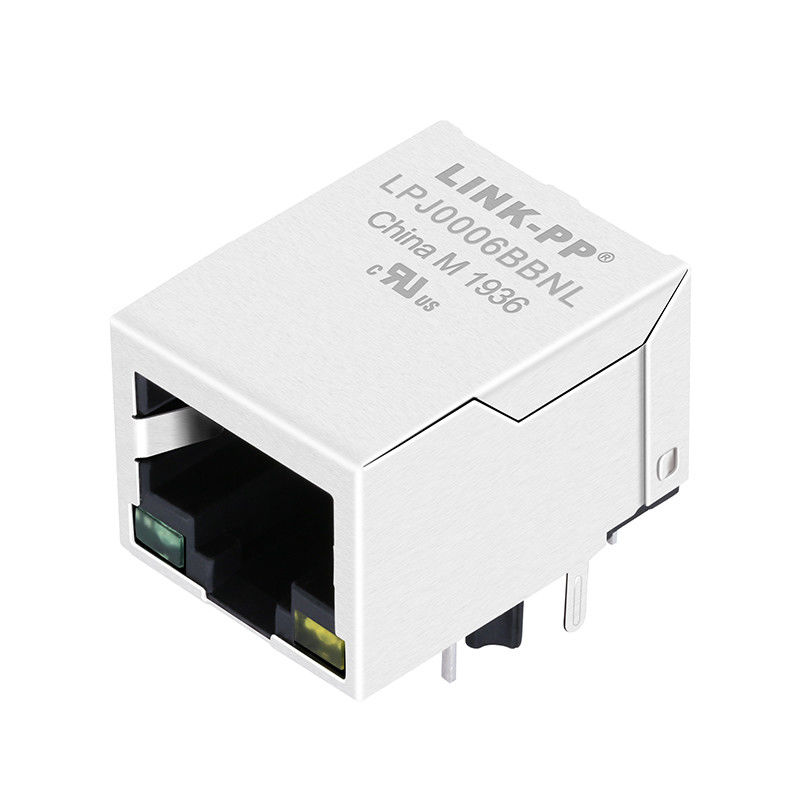

Linguetta-GIù RJ45 di J0006D01BNL 1x1
100 linguetta-GIù della base-TX (Ethernet veloce) RJ45 1x1 con magnetica integrata del perno del LED 8 (serie J0)
connettore (ICM), progettato alle applicazioni di sostegno, come SOHO (modem di ADSL), Lan-su-madre
bordo (LOM), hub e commutatori.
