Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: J0011D01B
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5 campioni privi di PCS
Prezzo: $0.05-$1.28
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4200K-PCS/Month
Tipo di prodotto: |
presa magnetica rj45 |
Genere: |
Femmina |
Configurazione del porto: |
1x1 |
Protezione: |
Protezione |
Numero di posizioni/contatti per porto: |
8P8C |
Categoria di prestazione: |
Cat 5, Cat 6 |
Tipo di prodotto: |
presa magnetica rj45 |
Genere: |
Femmina |
Configurazione del porto: |
1x1 |
Protezione: |
Protezione |
Numero di posizioni/contatti per porto: |
8P8C |
Categoria di prestazione: |
Cat 5, Cat 6 |

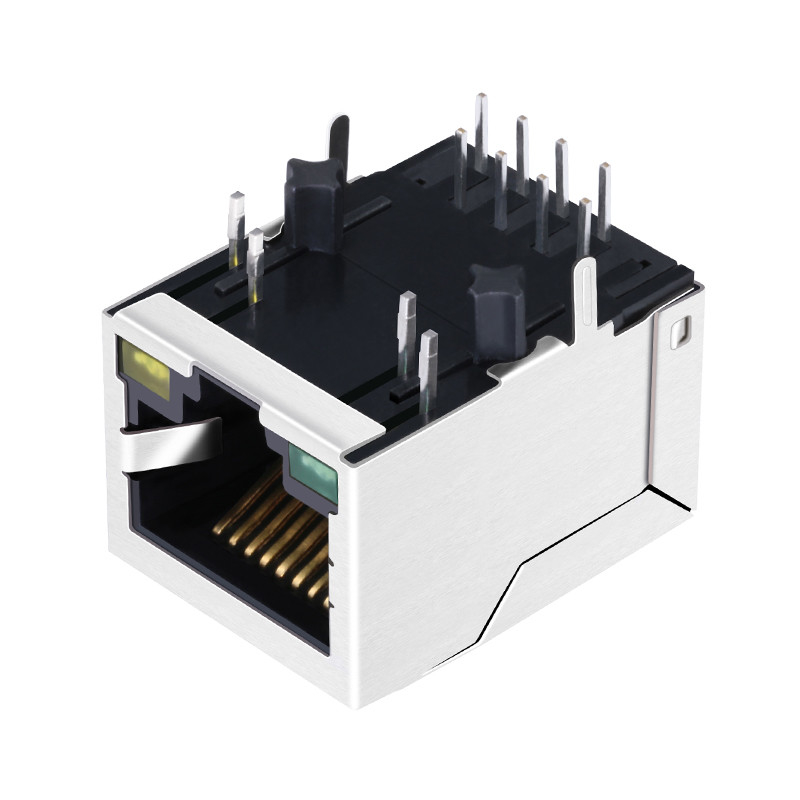

Il connettore Pulse J0011D01B è un affidabile connettore 10/100 Base-T RJ45 progettato per soddisfare le esigenze delle moderne applicazioni Ethernet.Questo jack magnetico RJ45 offre elevate prestazioni e durata per varie esigenze di rete industriale e commercialeCon una configurazione di porta 1x1 con contatti 8P8C, il connettore fornisce una protezione blindata e supporta le categorie di prestazioni Cat 5 e Cat 6.J0011D01B garantisce una connessione sicura e stabile.10/100 Base-TX RJ45 1x1 Tab-DOWN con LED con connettore magnetico integrato a 8 pin (serie J0), progettato per supportare applicazioni come SOHO (modem ADSL), LAN-on-Motherboard (LOM),Hub e interruttori.
| Numero della parte | Codice di riferimento |
Velocità | 10/100BASE-T |
Numero di porti | 1x1 Portone singolo |
Applicazione - LAN | ETHERNET (senza PoE) |
Chiusura | Giù. |
Tipo di pin | THT SOLDER |
Temperatura | 0 a 70°C |
Descrizione dell'elenco |
|
| 1) fabbrica RJ45 Jack Magnetico da 16 anni |
| 1) Certificazione ISO9001, SGS, UL, CE, REACH |
| 3) Cliente principale: TI GE SONY Samsung IBM CANON |
| 4) PULSE OEM da 9 anni |
Descrizione dettagliata: |
|
Entrata laterale 8P8C RJ45 Jack modulare J0011D01B 1x1 Tab-DOWN con LED 8-pin | |
1Caratteristiche: | 1) RJ45 connettore con trasformatore integrato/struscio in modalità comune |
| 2) Disponibile in SMD, THT e THT con USB |
| 3) 350 μH min. OCL con bias di 8 mA |
| 4) Conforme alla norma IEEE 802.3 |
| 5) Disponibile una gamma di temperature estesa da -40°C a +85°C |
| |
2- Funzionamento/applicazione: | 1) 10 / 100 Base-T |
| 2) Modem xDSL |
| 3) PC incorporato |
| 4) Applicazioni LAN |
| 5) Hub, router, switch |
3. Attrezzatura meccanica: | |
1) Configurazione del jack | 1X1 |
3. Caratteristiche elettriche: | |
1) Scudo | - Sì, sì. |
4- Caratteristiche correlate alla cessazione: | |
1) Fingere EMI | - Sì, sì. |
2) Metodo di chiusura | Saldatura |
5Caratteristiche del corpo: | |
1) Configurazione della porta | Non sposato |
2) Diti EMI -Topo e lati | Con |
3) Orientazione della serratura | Standard - Chiudi il cerchio |
4) Lunghezza della coda del PCB | 30,50 ± 0,50 mm |
6. Caratteristiche relative al contatto: | |
1) Precaricato | - Sì, sì. |
2) Tipo di terminazione del contatto | Attraverso il buco |
7Caratteristiche relative all'edilizia: | |
1) Stile del connettore | - Jack. |
8- Norme industriali: | |
1) Conformità RoHS/ELV | Conformità RoHS, conformità ELV |
2) Processi di saldatura senza piombo | Saldatura ondulata a 265°C |
3) Storia di conformità RoHS/ELV | E' sempre stata conforme alla RoHS. |
9Marcatura di identificazione: | |
1) Colore LED sinistro | Verde o giallo |
2) Colore LED destro | Verde o giallo |
10Condizioni d' uso: |
|
1) Si applica a: | Tavola di circuito stampato |
2) Condizioni ambientali | Ufficio / locali |
3) Temperatura di funzionamento (°C) | 0 - 70/-40 - +85 |
11. Configurazione Caratteristiche correlate | |
1) Circuito magnetico | 3D15 |
2) Indicatore di stato | LED |
3) Capacitore di decoppiamento | Con/senza |
4) Tabla di terra del PCB posteriore | Con/senza |
5) Quantità di piombo del segnale | 8 |
