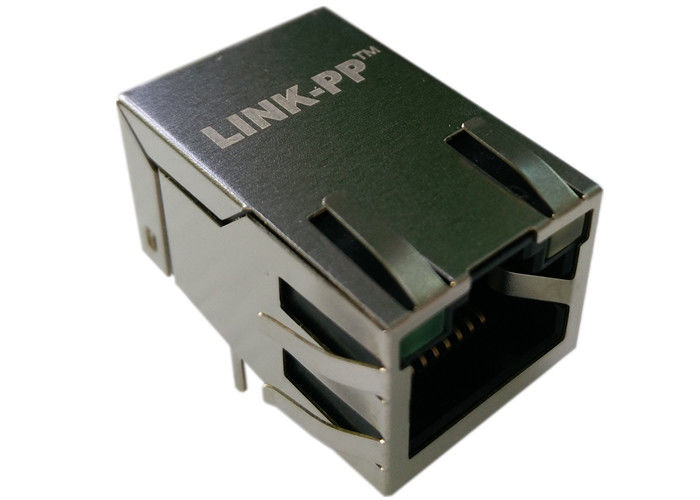

JP011821UNL 1×1 RJ45 PulseJack con 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 con magnetismo integrato 1:1, 100Base-TX, isolamento 2250 VDC, LED; montaggio attraverso il foro.

JP011821UNL RJ45 PulseJack Rapido istantaneo

• Numero della parte:JP011821UNL (EOL indicato nella lista delle fonti)
• Fattore di forma:1×1 ingresso laterale (tab-UP) RJ45 con magneti integrati (1CT:1CT)
• Uso primario:NIC 100Base-TX (Fast Ethernet), dispositivi incorporati, router/switch che richiedono trasformatori integrati e LED di stato.
• Classificazione di isolamento: 2250 VDC(foglio di dati) ¢ Hipot 1500 Vrms @60 Hz per 1 min.
• Montaggio:Permette di utilizzare un sistema di controllo della velocità di scarico.
• Intervallo di temperatura: 0°C a +70°C(operazione).
• RoHS:- Sì, è vero.
• Status:EOL (etichetta della fonte:EOL - CONN,RJ45,1X1,100D,1:1TU NPB)).

Caratteristiche chiave di 1x1 Tab-UP RJ45 PulseJack

• Magnetismo integrato 1CT:1CT- semplifica il BOM e riduce l'area della scheda rispetto ai magnetici discreti.
• Isolamento elevato(2250 VDC) per un solido isolamento delle linee e un margine di sicurezza.
• Bicolore / doppio LED (sinistra/destra)per la diagnostica di collegamento/attività (la notazione G_O/Y indica bicolore verde/arancione + giallo).
• Denti EMIfornito per una migliore messa a terra dello scudo quando viene utilizzato il telaio/lo scudo a terra.
• Progettato per 100Base-TXPerdita di inserimento, perdita di ritorno e crosstalk ottimizzati intorno a 1 ¢ 100 MHz.
• Montaggio attraverso buco e alloggiamento UL94V-0per affidabilità e fabbricabilità.

Le specifiche del JP011821UNL 100Base-TX Magjack

JP011821UNL Fogli di dati

1. JP011821UNL Meccanica per fogli di dati

2. JP011821UNL Datasheet PCB layout

3. JP011821UNL Schema elettrica

Materiali, conformità e specifiche ambientali

• Scudo:L'acciaio di ottone con rivestimento in nichel da 10 ‰ 20 μin sopra l'acciaio di ottone ha una buona conducibilità e protezione dalla corrosione.
• Contatti:Il bronzo fosforo con sottoplacca di nichel + oro selettivo (15 μin) sull'area di accoppiamento ¢ garantisce una bassa resistenza al contatto e un accoppiamento durevole.
• Abitazione:termoplasticiUL94V-0per le prestazioni di infiammabilità.
• Temperatura di funzionamento:Da 0°C a 70°C ° adatta alle attrezzature commerciali, ma- No, no.per ambienti industriali difficili (-40°C).
• MSL = 1:non è richiesta alcuna cottura speciale prima del riversamento/assemblaggio.

Nota di progettazione e integrazione dei PCB per RJ45 con elettromagneti

• Impronta e meccanica:I perni THT forniscono un forte fissaggio meccanico, confermano i taglioli della tavola e tengono fuori per la liberazione dell'entrata superiore.
• Terrazzo dello scudo:Utilizzare le pedine per le dita EMI e le varie vie di messa a terra per la messa a terra del PCB per sfruttare appieno lo scudo per il controllo EMI.
• Magnetismo:Magnetici interni 1CT:1CT eliminano la necessità di trasformatori esterni
• LED:I pin LED L/R utilizzano opzioni bicolore/singolo colore (G_O/Y).Altri si aspettano che siano esterni..
• Saldatura termico-onda:La costruzione del THT tollererà la saldatura a onde e i flussi di reflusso standard (verificare le raccomandazioni del costruttore).

Domande su JP011821UNL 100Base-TX RJ45 MagJack

Q1 ¢ JP011821UNL è protetto?

A:Il prodotto utilizza uno scudo in ottone con rivestimento in nichel (10 ‰ 20 μin Ni su ottone) e include dita EMI per la messa a terra del telaio.

Q2 ¢ JP011821UNL include elementi magnetici?

A:Contiene magneti integrati 1CT:1CT (TX e RX 1CT:1), eliminando la necessità di un trasformatore LAN esterno per i disegni standard 10/100Base-TX.

Q3 Quali velocità Ethernet supporta?

A:Progettato per100Base-TX (10/100 Mbps). Non è specificato per l'operazione Gigabit validare prima di utilizzare a 1000Base-T.

Q4 Quale è la classificazione di isolamento/ipotesi?

A:L'isolamento è specificato come2250 VDCIl test di ipotesi elencato è:1500 Vrms @60Hz per 1 minuto.

Q5 Quali LED sono disponibili e come sono configurati?

A:LED sinistra/destra indicati comeG_O / YVerificare il posizionamento del pin e della resistenza di serie nello schema.

Q6 Quale è l'intervallo di temperatura di esercizio?

A: 0°C a +70°C(grado commerciale).

Q7

A:Sì, RoHS conforme.MSL = 1.

Q8 JP011821UNL è ancora in produzione?

A:Le note della fonteEOLSe si fa affidamento su serie di produzione lunghe, si qualifichi un LPJ2011KONL alternativo in anticipo.

Q9 Quali sono i tipici casi d'uso diJP011821UNL Magjack?

A:Schede integrate, NIC, router, apparecchiature di rete per i consumatori che richiedono magnetismo integrato e indicatori LED.
