JP011821UNL 1×1 RJ45 PulseJack con 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 con magnetica 1:1 integrata, 100Base-TX, isolamento 2250 VDC, LED; montaggio through-hole.

JP011821UNL Breve panoramica

• Codice articolo: JP011821UNL (EOL indicato nell'elenco sorgente)
• Form factor: RJ45 1x1 a ingresso laterale (tab-UP) con magnetica integrata (1CT:1CT)
• Uso primario: Schede NIC 100Base-TX (Fast Ethernet), dispositivi embedded, router/switch che necessitano di trasformatore integrato e LED di stato.
• Valutazione isolamento: 2250 VDC (datasheet) — Hipot 1500 Vrms @60 Hz per 1 min.
• Montaggio: Through-Hole (THT) — robusta ritenzione meccanica, compatibile con saldatura a onda.
• Intervallo temp: 0°C a +70°C (operativo).
• RoHS: Sì.
• Stato: EOL (etichetta sorgente: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

Caratteristiche principali del RJ45 PulseJack 1x1 Tab-UP

• Magnetica 1CT:1CT reale integrata — semplifica la distinta base e riduce l'area della scheda rispetto alle magnetiche discrete.
• Alto isolamento (specifica 2250 VDC) per un robusto isolamento di linea e margine di sicurezza.
• LED bicolore / doppi (sinistro/destro) per diagnostica link/attività (notazione G_O/Y indica bicolore verde/arancione + giallo).
• Dita EMI fornite per un migliore collegamento di massa dello schermo quando si utilizza uno chassis/schermo collegato a terra.
• Progettato per 100Base-TX — perdita di inserzione, perdita di ritorno e diafonia ottimizzate intorno a 1–100 MHz.
• Montaggio through-hole & alloggiamento UL94V-0 per affidabilità e producibilità.

Specifiche del Magjack JP011821UNL 100Base-TX

Datasheet JP011821UNL

1. Datasheet JP011821UNL Meccanica

2. Datasheet JP011821UNL Layout PCB

3. Datasheet JP011821UNL Schemi Elettrici

Materiali, Conformità e Specifiche Ambientali

• Schermo: Ottone con placcatura nichel (10–20 µin) su ottone — buona conduttività e protezione dalla corrosione.
• Contatti: Bronzo fosforoso con sotto-placcatura nichel + oro selettivo (15 µin) sull'area di accoppiamento — garantisce bassa resistenza di contatto e accoppiamento durevole.
• Alloggiamento: Termoplastico classificato UL94V-0 per prestazioni di infiammabilità.
• Temp. operativa: 0°C a 70°C — adatto per apparecchiature di grado commerciale ma non per ambienti industriali gravosi (-40°C).
• MSL = 1: non è necessaria alcuna cottura speciale prima del reflow/assemblaggio.

Note di progettazione e integrazione PCB per RJ45 con Magnetica

• Footprint e meccanica: I pin THT forniscono un forte fissaggio meccanico — verificare i ritagli della scheda e le aree di esclusione per lo spazio libero di ingresso superiore.
• Messa a terra dello schermo: Utilizzare i pad delle dita EMI e più vie di terra verso la terra del PCB per sfruttare appieno lo schermo per il controllo EMI. Instradare un percorso a bassa impedenza verso lo chassis, se necessario.
• Magnetica: La magnetica interna 1CT:1CT elimina la necessità di trasformatori esterni — verificare comunque l'abbinamento lato PHY e i requisiti del choke di modo comune per il proprio PHY.
• LED: I pin LED S/D utilizzano opzioni bicolore / monocolore (G_O/Y). Verificare il pinout per il posizionamento delle resistenze o i requisiti di pilotaggio LED on-board — alcuni progetti includono resistenze in serie sulla scheda, altri le prevedono esterne.
• Termica / saldatura a onda: La costruzione THT tollera la saldatura a onda e i flussi di reflow standard (verificare le raccomandazioni del produttore).

FAQ su JP011821UNL RJ45 PulseJack

D1 — JP011821UNL è schermato?

R: Sì. Il prodotto utilizza uno schermo in ottone con placcatura nichel (10–20 µin Ni su ottone) e include dita EMI per la messa a terra dello chassis.

D2 — JP011821UNL include magnetica?

R: Sì. Contiene magnetica 1CT:1CT integrata (TX e RX 1CT:1), eliminando la necessità di un trasformatore LAN esterno per i progetti standard 10/100Base-TX.

D3 — Quali velocità Ethernet supporta?

R: Progettato per 100Base-TX (10/100 Mbps). Non è specificato per il funzionamento Gigabit — validare prima dell'uso a 1000Base-T.

D4 — Qual è la valutazione di isolamento / hipot?

R: L'isolamento è specificato come 2250 VDC; il test hipot elencato è 1500 Vrms @60Hz per 1 minuto.

D5 — Quali LED sono disponibili e come sono configurati?

R: I LED sinistro/destro sono indicati come G_O / Y (bicolore verde/arancione su un lato, giallo sull'altro). Verificare il pinout e il posizionamento delle resistenze in serie nel proprio schema.

D6 — Qual è l'intervallo di temperatura operativa?

R: 0°C a +70°C (grado commerciale).

D7 — Questo componente è conforme RoHS e qual è il MSL?

R: Sì, conforme RoHS. MSL = 1.

D8 — JP011821UNL è ancora in produzione?

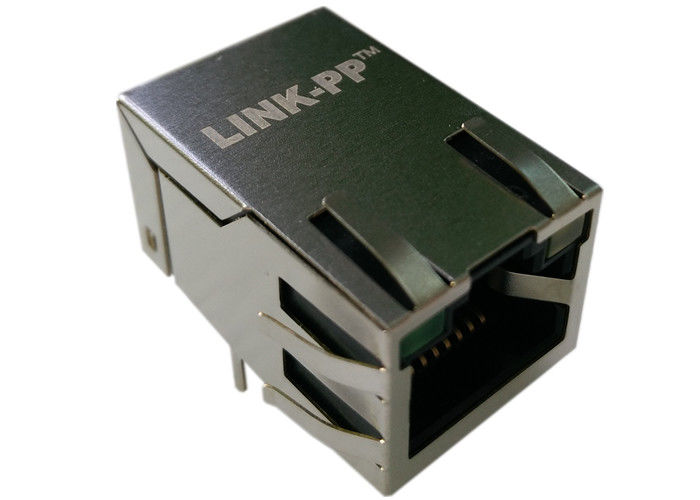

R: La sorgente indica EOL (fine vita) nell'elenco dei componenti. Se si fa affidamento su lunghe serie di produzione, qualificare un'alternativa LPJ2011KONL in anticipo.

D9 — Quali sono i casi d'uso tipici di JP011821UNL Magjack?

R: Schede embedded, NIC, router, apparecchiature di rete consumer che richiedono magnetica integrata e indicatori LED.
