Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 08B1-1X1T-06-F
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/1200 pezzi
Prezzo: Supportive
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: In magazzino
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Numero di parte: |
08B1-1X1T-06-F |
Tipo di prodotto: |
Modulo connettore integrato (ICM) |
Norma di Ethernet: |
10/100base-t |
Numero di porte: |
1x1 |
Orientamento del porto: |
Tab up |
Indicatori LED: |
Nessuno |
Supporto POE: |
Non PoE |
Tipo di montaggio: |
Attraverso il buco |
Temperatura operativa: |
Da 0°C a +70°C |
Schede EMI: |
SÌ |
Conformità RoHS: |
SÌ |
Tensione di isolamento: |
1500 Vrms |
Numero di parte: |
08B1-1X1T-06-F |
Tipo di prodotto: |
Modulo connettore integrato (ICM) |
Norma di Ethernet: |
10/100base-t |
Numero di porte: |
1x1 |
Orientamento del porto: |
Tab up |
Indicatori LED: |
Nessuno |
Supporto POE: |
Non PoE |
Tipo di montaggio: |
Attraverso il buco |
Temperatura operativa: |
Da 0°C a +70°C |
Schede EMI: |
SÌ |
Conformità RoHS: |
SÌ |
Tensione di isolamento: |
1500 Vrms |

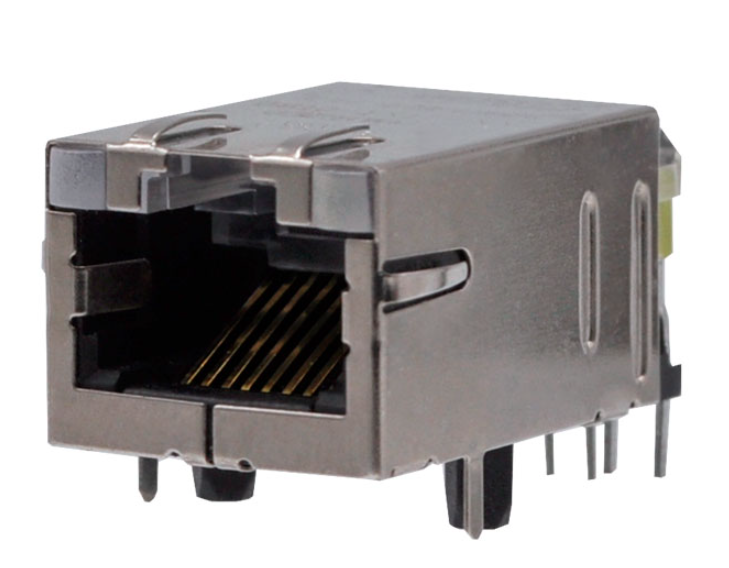

08B1-1X1T-06-F RJ45 Modulo di connettore integrato con supporto 10/100BASE-T, isolamento 1500Vrms, magnetismo integrato, orientamento Tab-Up, montaggio attraverso foro,e conformità RoHS per applicazioni Ethernet industriali.
L'08B1-1X1T-06-F è un modulo integrato di connettore RJ45 (ICM) a singola porta (1x1) altamente affidabile progettato per applicazioni di rete 10/100BASE-T.Progettato con magneti integrati per risparmiare spazio sui PCB e ridurre l'EMI, questo MagJack dispone di un profilo standard di altezza, configurazione di porta Tab-Up e robusta schermatura EMI.È progettato per l'installazione Through Hole Mount (THT) ed è attentamente testato per essere conforme alla norma IEEE 802.3 esigenze di isolamento, che lo rendono una scelta ideale per le telecomunicazioni, le reti industriali e l'elettronica di consumo.
Il 08B1-1X1T-06-F è progettato per soddisfare i requisiti di integrità del segnale Fast Ethernet.
| Parametro | Valore |
| Ratio di rotazione TX | 1CT: 1 |
| Rapporto di rotazione RX | 1CT: 1 |
| OCL @100kHz / 100mVRMS | 350 μH Min |
| Bias di DC | 8mA |
| Intervallo di frequenza | Specificità |
| 1MHz 100MHz | -1,0 dB Max. |
Una bassa perdita di inserimento aiuta a preservare la forza del segnale attraverso i collegamenti Ethernet, garantendo prestazioni di rete stabili.
| Frequenza | Requisito |
| 1MHz 30MHz | -18dB Min |
| 30MHz60MHz | -18 + 20LOG ((F/30MHz) dB |
| 60 MHz 80 MHz | -12 dB Min. |
Le prestazioni di perdita di ritorno minimizzano i riflessi del segnale e migliorano l'affidabilità della comunicazione.
| Frequenza | Requisito |
| 500 kHz ∼ 1 MHz | -70 dB Min. |
| 10 MHz | -50 dB Min |
| 30 MHz | -45 dB Min |
| 50 MHz | -40 dB Min |
| 100 MHz | -35 dB Min |
| Frequenza | Rifiuto CM-CM | Rifiuto CM-DM |
|---|---|---|
| 100 kHz1MHz | ≥ 70 dB | ≥ 70 dB |
| 10 MHz | ≥ 47 dB | ≥ 60 dB |
| 30 MHz | ≥ 42 dB | ≥ 50 dB |
| 60 MHz | ≥ 37 dB | ≥ 45 dB |
| 100 MHz | ≥ 30 dB | ≥ 40 dB |
I magnetici integrati forniscono una soppressione del rumore in modalità comune fino a 70 dB, contribuendo a mantenere l'integrità del segnale, riducendo le emissioni EMI,e migliorare l'affidabilità di Ethernet nelle applicazioni di rete industriale e embedded.
Progettato per la durata e le connessioni elettriche stabili, l'08B1-1X1T-06-F utilizza materiali di alta qualità costruiti per resistere ai processi di produzione standard.
Questi materiali garantiscono una durabilità a lungo termine e prestazioni elettriche stabili in ambienti operativi esigenti.
b. apparecchiature per la produzione di energia elettrica o di energia elettrica;
Numeri dei file UL:
Queste certificazioni contribuiscono a razionalizzare le approvazioni dei prodotti e a garantire la compatibilità della distribuzione globale.
No. Questo ICM è progettato specificamente per applicazioni Ethernet veloci 10BASE-T e 100BASE-TX. Gigabit Ethernet richiede un'architettura magnetica diversa che supporti il funzionamento 1000BASE-T.
No, questa versione e' classificata come un non-PoE RJ45 ICM.
I magnetici integrati forniscono un isolamento di 1500 Vrms, soddisfacendo i requisiti di isolamento IEEE 802.3.
No. 08B1-1X1T-06-F è una configurazione senza LED progettata per applicazioni in cui non è richiesta l'indicazione dello stato esterno.
Il connettore utilizza un montaggio a fori per una robusta ritenzione meccanica e affidabilità della giunzione di saldatura.
