Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 0826-1L1T-57-F
Documento: LPJK1014A8NL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: $0.09-$1.05
Imballaggi particolari: 50 pezzi in 1 vassoio, 24 vassoi in 1 cartone, ovvero 32*30*31,8,5 KGS (1200 pezzi) di ciascun carto
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/Month
MPN: |
0826-1L1T-57-F |
Equivalente: |
LPJK1014A8NL |
Serie: |
Modulo ICM RJ45 MagJack |
Norma di Ethernet: |
10Base-T / 100Base-TX |
Configurazione della porta: |
1×1 |
VALUTAZIONE DI POE: |
Classe PoE+ 30 W |
Tipo di montaggio: |
Attraverso il buco |
Configurazione a LED: |
Verde/Verde-Giallo |
OCL: |
350μH minimo |
Tensione di isolamento: |
2250VDC |
MPN: |
0826-1L1T-57-F |
Equivalente: |
LPJK1014A8NL |
Serie: |
Modulo ICM RJ45 MagJack |
Norma di Ethernet: |
10Base-T / 100Base-TX |
Configurazione della porta: |
1×1 |
VALUTAZIONE DI POE: |
Classe PoE+ 30 W |
Tipo di montaggio: |
Attraverso il buco |
Configurazione a LED: |
Verde/Verde-Giallo |
OCL: |
350μH minimo |
Tensione di isolamento: |
2250VDC |

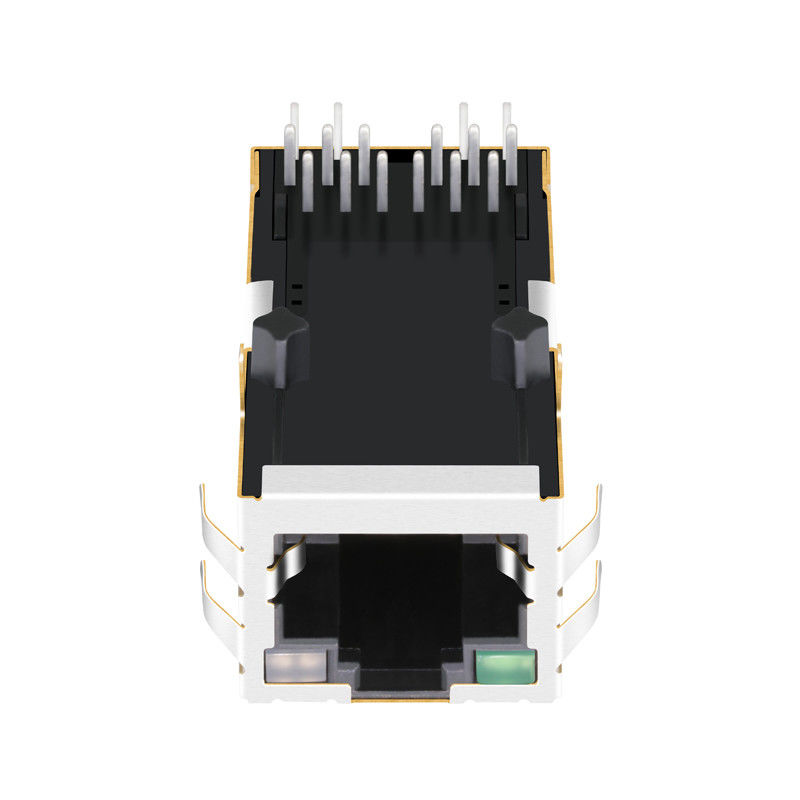

Il0826-1L1T-57-Fè una porta singola (1x1)10/100Base-T Fast Ethernet MagJackdi cilindrata inferiore o uguale a 50 mmIEEE 802.3at PoE+ (30W)Le caratteristiche chiave includono:Tab Up (blocca)orientamento al porto,Perforazionemontaggio per PCB,1500 Vrmscon una temperatura di funzionamento di0°C a +70°C, e integratoVerde (a sinistra) / Verde-Giallo (a destra)Incorpora un magnetismo interno che impedisce la saturazione del nucleo sotto una corrente continua fino a 600mA, standardizzando la connettività di potenza e dati nelle telecamere IP, hardware VoIP,e pannelli di controllo degli accessi.
Il0826-1L1T-57-Fè un modulo di connettore integrato MagJack (ICM) a singola porta (1x1) progettato per dispositivi Ethernet commerciali che richiedono una trasmissione dei dati ad alta affidabilità e fino a30 W di potenza su Ethernet (PoE+)Completamente conformeIEEE 802.3 10/100Base-T- eIEEE 802.3at di tipo 2standard, questo connettore integra trasformatori di trasmissione, strangolazioni di modalità comune, terminazione di impedenza Bob Smith e circuiti di alimentazione di potenza PoE + ad alta corrente all'interno di un alloggiamento RJ45 di altezza standard.
Progettato con unTab Up (TU)L'orientamento del porto, le caratteristiche 0826-1L1T-57-F integrateVerde/verde-giallo (G/GY)LED di diagnostica per fornire una visibilità immediata dello stato del porto e del collegamento/attività senza richiedere tubi di luce dedicati.Tab EMI superiore e lateraleper garantire un contatto continuo di messa a terra con il pannello del telaio, garantendo la conformità alle emissioni di classe B della parte 15 della FCC.0°C a +70°CL'intervallo di temperatura, è il componente ottimale per telecamere di sicurezza IP, terminali di controllo accessi, telefoni VoIP e gateway IoT intelligenti.
| Parametro | Specificità | Standard / riferimento |
| Serie di prodotti | MagJack® ICM | Soluzioni magnetiche Bel Fuse |
| Tasso di dati | 10/100Base-T (Fast Ethernet) | Conformità IEEE 802.3 |
| Classificazione PoE | PoE+ 30 W (fino a 600mA di corrente continua) | IEEE 802.3at di tipo 2 |
| Temperatura di funzionamento | 0°C a +70°C | Intervallo di esercizio commerciale |
| Temperatura di conservazione | -40°C a +85°C | In imballaggio / Non montato |
| Isolamento dielettrico (DWV) | 1500 Vrms Min | 60 secondi. |
| Configurazione della porta | 1x1 Port, Tab Up (Lock-Up) | Profillo standard |
| Stile di montaggio | Montagna attraverso il buco | Saldatura a mano |
| Tabelle dell'IME | Sì (alto e lati) | Terrazzo a molla del telaio |
| Conformità RoHS | Sì (RoHS 6/6 Conforme) | Indicazione con suffisso "-F" |
| Metrica | Intervallo di frequenza | Limiti tecnici | Altre note |
| Rapporto di rotazione | Canali TX e RX | 1CT:1CT (TX) / 1CT:1CT (RX) | ± 2% simmetrico a centro |
| Induttanza di circuito aperto (OCL) | 100 kHz, 100 mV | 350 μH Min | Con 8mA DC Bias applicato |
| Perdita di inserimento (massimo) | 1.0 MHz 100 MHz | -1,0 dB Max | Trasmissione ad alta frequenza piana |
| Perdita di ritorno (min) |
1.0 MHz 30 MHz 30 MHz 60 MHz 60 MHz ️ 80 MHz |
-18 dB Min -14 dB Min -12 dB Min |
100Ω Impedenza del sistema |
| Rifiuto in modalità comune (min) | 1.0 MHz 100 MHz | -30 dB Min | Attenuazione EMI in modalità comune |
| Interferenza (min) | 1.0 MHz 100 MHz | -35 dB Min | Isolamento canale-canale |
All'interno dell'0826-1L1T-57-F, le coppie differenziali per 10/100Base-TX (Pins 1/2 per TX, Pins 3/6 per RX) passano attraverso trasformatori di isolamento 1:1 e strangolazioni di modalità comune.I rubinetti centrali dei trasformatori laterali dei cavi si collegano direttamente ai binari di alimentazione PoE + dedicati:
A: mentre è valutato per0°C a +70°C, gli impianti all'aperto devono tenere conto del carico solare e della dissipazione del calore interno dal circuito PoE da 30 W. Se le temperature interne del recinto rischiano di superare i +70°C,Gli ingegneri hardware dovrebbero aggiornare al fratello di grado industriale0826-1X1T-57-F (-40°C a +85°C).
A: Il LED sinistro è un diodo verde monocolore (tipicamente 2,1 V ⋅ 2,2 V di caduta in avanti a 20 mA).Il LED destro è un diodo bicolore verde/giallo cablato in catodo anti-parallelo o comune a seconda della sotto-revisione; la corrente di azionamento deve essere limitata a 10mA20mA tramite resistori in serie dei GPIO PHY o SoC.
AIl 0826-1L1T-57-F utilizza rubinetti centrali ad alta corrente con nuclei di ferrite ad alta saturazione testati per mantenere≥ 350 μH OCL anche con un bias di 8mA DC sovrapposto a correnti PoE continue, garantendo zero cadute di collegamento.
