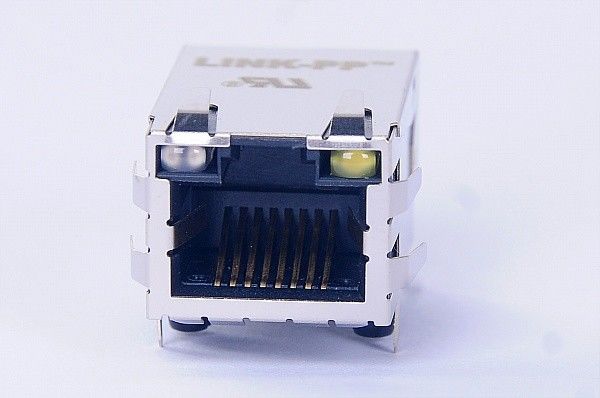

0826-1X1T-57-F 10/100 BASE-T PoE RJ45 Jack ICM con LED OG/Y

100 BASE-T PoE RJ45 Jack Caratteristiche:

1Supporta la trasmissione dati 10/100BASE-T.
2. Supporto AutoMDIX
3Supporta PoE fino a 15W, fornendo potenza e trasmissione dati.
4- Temperatura di funzionamento da 0° a +70° C.
5. RoHS conforme, saldatura = 260 ° C per 10 secondi.
6. configurazione a porta singola (1X1) con un design tab-up.
7- Dotato di indicatori LED arancione/verde e giallo.
8Profil di altezza standard.
9- schede EMI integrate per una migliore protezione dalle interferenze elettromagnetiche.
10. Stile di montaggio a fori per un montaggio PCB sicuro e durevole.

Applicazioni del numero 0826-1X1T-57-F:

• attrezzature di rete
• Servitori o schede a lama
• schede di interfaccia di rete
• Computer portatili
• Sistemi di stoccaggio
• Cartoline di mezzanino

Caratteristiche elettriche @ 25°C:

1. RAPPORTO DI VOLTA: 1CT:1CT ± 2%
2. DCL @ 100KHz/100mVRMS 8MA DC BIAS: 350μH MIN.
3. Perdite di inserimento
100KHZ T0 100MHZ: -1,5 dB MAX.
4. Perdite di ritorno ((MIN.)
2MHZ-30MHz: -16 dB MIN.
60MHZ-80MHZ: -10 dB MIN.
5. CROSS TALL
100KHZ-100MHZ: -30 dB MIN.
6. HIPOT (VOLTAGgio di isolamento) 2250 VDC
Il 100% della produzione è stato testato per essere conforme ai requisiti di isolamento IEEE 802.3.
7- Corrente continua di linea in equilibrio:
350 MA MAX @57 VDC CONTINUO
500 MA MAX @57 VDC PER 200 millisecondi

Nota:

1. alloggiamento in plastica:
PA termoplastico, BLACK RATING di infiammabilità UL 94V-0
2Contatti:
50 MICRO-INCH DURO OQUIVALENTE.
30 MICRO-INCH MIN NICKEL UNDERCLATE
3. PIN di uscita:
Filtro di rame rivestito di stagno, DIA 0,018 pollici.
100 micro-pollici MIN MATTE TIN PINS sono SOLDER immersi
4- Scudo metallico:
NICKEL PLACED ON CUPER ALLOY (Tutti i piombo sono immersi nella saldatura)
5. IL PRODOTTO è conforme alla normativa ROHS
6- Jack Cavity è conforme alle regole e ai regolamenti della FCC.
7. La parte è raccomandata per la saldatura a onde, la condizione di saldatura a onde di picco suggerita è di 260°C max e 10 secondi max.
