Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJK7001AONL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.08-$1.79
Imballaggi particolari: 60pcs/tray, o pacchetto della bobina
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 2800K-PCS/Month
PN: |
LPJK7001AONL |
Direzione della LINGUETTA: |
SU |
RoHS compiacente: |
Sì |
Ethernet: |
10/100 di Base-t |
Campione: |
Disponibile |
Archivio: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
LPJK7001AONL |
Direzione della LINGUETTA: |
SU |
RoHS compiacente: |
Sì |
Ethernet: |
10/100 di Base-t |
Campione: |
Disponibile |
Archivio: |
PDF/3D/ISG/Stp/Step/Datasheet |

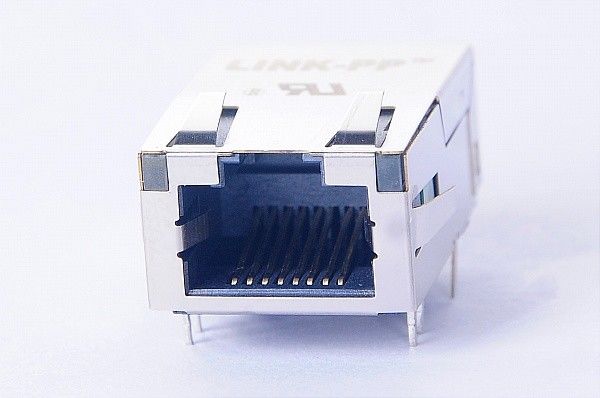

Singolo connettore di basso profilo RJ45 del porto con 10/100 di magnetica integrata base-t, Orange&Green/Yellow LED, linguetta su, RoHS | |
Numero del pezzo di LINK-PP | LPJK7001AONL |
Applicazione-lan | ETHERNET (non PoE) |
Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
I centri per porto | 4 |
Diodi | NESSUN DIODI |
Opzione del LED | ORANGE&GRREN/YELLOW |
Fermo | LINGUETTA SU |
Numero dei porti | 1X1 |
PWB | FR4 |
Angolo del supporto del PWB | ENTRATA LATERALE |
PWB che conserva posta | POSTA DI T |
Altezza del pacchetto (millimetri) | 11,30 |
Lunghezza del pacchetto (millimetro) | 24,04 |
Larghezza del pacchetto (millimetri) | 16,85 |
Tipo di Pin | LEGA PER SALDATURA DI THT |
RoHS compiacente | YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
Ricerca | SÌ |
Linguette di EMI dello schermo | CON |
Velocità | 10/100 di BASE-T |
Temperatura | 0 A 70℃ |
Rapporto RX di giri | 1CT: 1CT |
Rapporto TX di giri | 1CT: 1CT |
Descrizione:
1X1 connettore di basso profilo RJ45 della linguetta-su 10/100/1000M con la dimensione 16.85X24.13X11.30mm, senza LED.
1. Tipo di prodotto caratteristiche:
1) tipo = connettore di prodotto
2) tipo di Jack = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata dell'entrata del lato (angolo retto) /Top (verticale)
2. Collegamento meccanico:
1) configurazione di Jack = 1 x 1
3. Caratteristiche elettriche:
1) schermato = sì
4. Caratteristiche relative di termine:
1) dito di EMI - fondo = senza
2) metodo = lega per saldatura di termine
5. Caratteristiche relative del corpo:
1) la configurazione del porto = sceglie/multi
2) dita di EMI sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB
6. Caratteristiche relative del contatto:
1) precaricato = sì
2) tipo di termine del contatto = tramite il supporto superficie/del foro
7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore
8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm
10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Vantaggio competitivo:
16 anni di esperienza di produzione,
persone 1100,
prova di 100%
Termine di consegna flessibile
Cliente principale:
CANNONE FLEXTRONICS DEL TEXAS INTRUMENTS SAMSUNG GE SONY
LINK-PP sono il più grande fornitore RJ45 di Texas Instruments, Samsung e SONY. Benvenuto per visitare il websit di Texas Instruments: http://www.ti.com/tool/beaglebk#0
esaminerete il nostro logo: «LINK-PP» sul nero di BeagleBone.
Il nero di BeagleBone è un a basso costo, un open source, una piattaforma comunità-di sostegno dello sviluppo per gli sviluppatori dell'unità di elaborazione di ARM® Cortex™-A8 ed i hobbyists. Inizializzi Linux dentro al di sotto di 10 secondi e cominci sullo sviluppo dell'unità di elaborazione del BRACCIO Cortex-A8 di Sitara™ AM335x in meno di 5 minuti con appena un singolo cavo di USB.
