Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJ2011CNL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: OEM Price
Imballaggi particolari: Tray Package: 50 pc in 1 vassoio, 24tray in 1 cartone, che è 32*30*31, 8,5 CHILOGRAMMI (1200pcs) di
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/Month
Codice prodotto: |
LPJ2011CNL |
Campioni: |
Disponibile gratuitamente |
File: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20 anni |
Marche compatibili: |
Belfuso |
Numero di porte: |
1x1 |
Fermo: |
Su |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
senza |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |
Codice prodotto: |
LPJ2011CNL |
Campioni: |
Disponibile gratuitamente |
File: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20 anni |
Marche compatibili: |
Belfuso |
Numero di porte: |
1x1 |
Fermo: |
Su |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
senza |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |

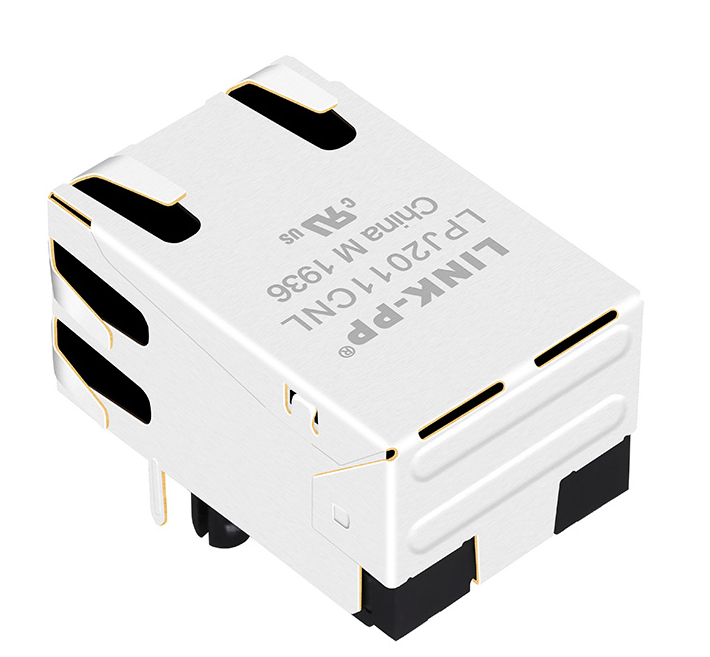

L'LPJ2011CNL di LINK-PP è un connettore RJ45 protetto a 8 pin con magnetismo integrato (ICM) progettato per la rete Ethernet standard 10/100 Base-T.Dispone di una configurazione standard di porta 1x1, un design tab-up e un montaggio attraverso la tecnologia Through-Hole (THT), questo MagJack è progettato per ottimizzare l'immobile PCB fornendo al contempo un'eccellente schermatura EMI e integrità del segnale.
Completamente conforme alla norma IEEE 802.3, RoHS, UL e REACH, l'LPJ2011CNL è una soluzione di connettività altamente affidabile ampiamente utilizzata nei PC industriali, nell'automazione domestica intelligente e nell'elettronica di consumo.
| Parametro | Specificità |
|---|---|
| Percentuale di giri (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Induttanza | 350 μH Min @ 100 kHz, 0,1 V, 8 mA |
| Perdita di inserimento | -1,0 dB Max (0,1 ‰ 100 MHz) |
| Risultato di perdita | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°80 MHz: -10 dB Min |
| Intercettazione | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°100 MHz: -30 dB Min |
| Rifiuto di modalità comune (CMR) | -30 dB Min (1 ‰ 100 MHz) |
| Voltaggio di isolamento (Hi-Pot) | 1500 VAC per 60 secondi |
| Temperatura di funzionamento | 0°C a +70°C |
| Standard Ethernet | 10BASE-T / 100BASE-TX |
| Integrazione magnetica | Magnetismo LAN integrato |
Se il vostro progetto richiede un'interfaccia Ethernet compatta e affidabile, l'LPJ2011CNL RJ45 MagJack è un'ottima scelta.Il suo magnetismo integrato aiuta a semplificare la progettazione dei PCB supportando l'integrità del segnale per le applicazioni 10/100 Base-TIl fattore di forma tab-up lo rende adatto per i layout in cui l'orientamento delle porte è importante, e il design senza LED mantiene il modulo semplice per i prodotti che non richiedono indicazioni visive di collegamento/attività.
Questo modello è anche una scelta pratica per gli acquirenti in cerca di un jack 10/100 Base-T RJ45 compatibile pin-to-pin in grado di supportare la sostituzione, la riprogettazione o le strategie di approvvigionamento multi-fonte.
Grazie al suo schermo robusto e alla sua impronta standard, l'LPJ2011CNL è altamente versatile.
Se siete alla ricerca di unconnessione magnetica 10/100 Base-T RJ45 affidabile con orientamento verso l'alto, senza LED e costruzione a fori protetti, ilLPJ2011CNLè una scelta efficiente per la vostra prossima progettazione Ethernet.
Il LPJ2011CNL è progettato per10/100 Base-Tapplicazioni, non Gigabit Ethernet.
No, questo modello e' un...senza LEDVersione.
No, l'LPJ2011CNL è unnon PoEJack magnetico RJ45.
Si utilizzatecnologia a fori (THT)per il montaggio di PCB.
Magnetics integrati aiutano a semplificare la progettazione del PCB, migliorare la gestione del segnale Ethernet e ridurre il numero di componenti esterni necessari.
