Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: L'accesso al mercato è limitato a un numero limitato di persone.
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: OEM Price
Imballaggi particolari: Tray Package: 50 pc in 1 vassoio, 24tray in 1 cartone, che è 32*30*31, 8,5 CHILOGRAMMI (1200pcs) di
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/Month
Numero di porti: |
1x4 |
Tasso di dati: |
100BASE-TX |
Temperatura di funzionamento: |
0°C a 70°C |
LED/Light Pipe: |
Nessun LED |
Montaggio: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20 anni |
Numero di porti: |
1x4 |
Tasso di dati: |
100BASE-TX |
Temperatura di funzionamento: |
0°C a 70°C |
LED/Light Pipe: |
Nessun LED |
Montaggio: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20 anni |

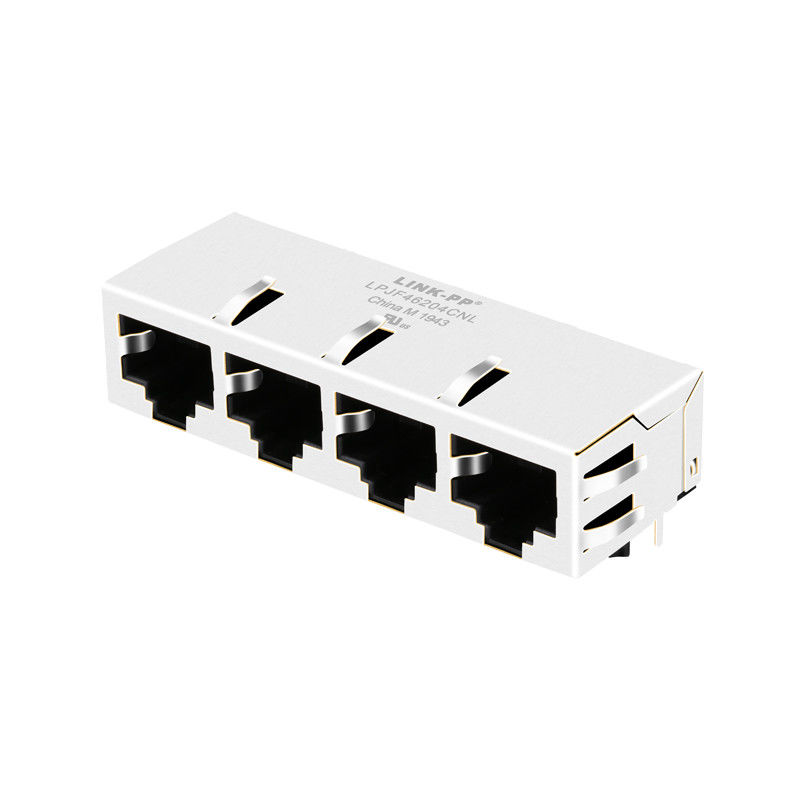

L'LPJF46204CNL supporta velocità 10/100 Base-T, è conforme a IEEE 802.3, UL, Reach, RoHs, ISO19001 e ISO14001 standard. Può supportare applicazioni come lettori di disco rigido, Internet Of Things Gateways, DVD e webcam.
| Numero della parte LINK-PP | LPJF46204CNL |
| Numero della parte dell'impulso | J8064E64NL |
| Applicazione LAN | ETHERNET (non PoE) |
| Status della parte | Attivo |
| Tipo di connettore | - Jack. |
| Numero di posizioni/contatti | 8p8c (RJ45, Ethernet) |
| Core per porto | 4 |
| Velocità | 10/100 Base-T |
| Opzione LED | Senza LED |
| Chiusura | Tap in basso |
| Numero di porti | 1X4 Port |
| Orientazione | 90° angolo (a destra) |
| Angolo di montaggio del PCB | Entrata laterale |
| Punto di ritenuta per PCB | T POST |
| Altezza dell'imballaggio (pollici/mm) | 0.533/13.55 |
| Lunghezza dell'imballaggio (pollici/mm) | 0.839/21.30 |
| Larghezza dell'imballaggio (pollici/mm) | 2.328/59.12 |
| Ricerca | - Sì. |
| Tab EMI dello scudo | Con |
| Temperatura | 0°C a 70°C |
| Apparecchiatura di superficie di accoppiamento a contatto | D'oro 6 u"/15 u"/30 u" |
| AutomDX | - Sì. |
| Converte il rapporto RX | 1CT:1CT |
| Torna rapporto TX | 1CT:1CT |
J8064E64NL senza LED 1x4 Port Ethernet RJ45 Jack Connector Circuit Diagramma:
1. Rende il rapporto (士2%):
TX=1CT:1CT
RX=1CT:1CT
2.0CL: 350 uH Min
@100KHz, 0,1V, 8mA Bias DC
3- Perdita di inserimento:
1 ~ 100 MHz: 1,0 dB Max.
4. Perdita di ritorno (dB Min):
1~ 30MHz:-16
30~ 60MHz:-12
60~80MHz:-10
5. Interferenza (dB Min):
1~ 30MHz:-40
30~ 60MHz:-35
60~ 100 MHz:-30
6. CMR (dB Min):
1~ 50MHz:-40
50~ 150MHz:-30
7Hipot: 1500V AC 6S 1mA.
8Temperatura di funzionamento: 0°C - 70°C.
J8064E64NL Descrizione:
