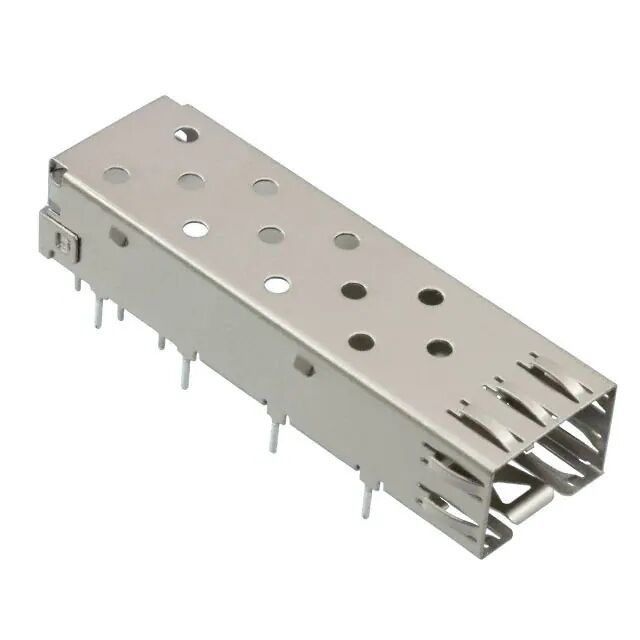

2227303-1 Gabbia SFP I/O collegabile ad alte prestazioni a porta singola da 4 Gb/s

Il2227303-1 Gabbia SFPè una gabbia SFP a singola porta ad alte prestazioni progettata per una connettività I/O affidabile in telecomunicazioni, Ethernet industriale, sistemi embedded e apparecchiature di rete.Trasmissione di dati a 4 Gb/s, questa gabbia fornisce forti prestazioni di schermatura EMI e una ritenzione meccanica stabile per i moduli trasmettitori SFP.

Specificativi tecnici della gabbia SFP 2227303-1

2227303-1 Disegno di gabbia SFP

Caratteristica fondamentale del connettore di I/O in fiamma 2227303-1

Il 2227303-1 è una robusta gabbia SFP in configurazione 1x1 costruita secondo gli standard del settore, con costruzione in acciaio inossidabile e molle EMI interne/esterne,garantisce un minimo di interferenze del segnale e la massima integrità strutturaleSia che si stia aggiornando l'hardware di rete esistente o progettando nuovi sistemi di comunicazione, questa gabbia offre la precisione e la connettività richieste per ambienti ad alta domanda.

• Funzionamento affidabile:Ottimizzato per velocità di trasmissione fino a4 Gb/s, garantendo un throughput efficiente per le applicazioni di I/O collegate.
• Costruzione durevole:Prodotto con un grado elevatoAcciaio inossidabilecorpo, offrendo un'eccellente resistenza alla corrosione e resistenza meccanica.
• Protezione EMI superiore:dotato di molle EMI interne ed esterne integrate per contenere efficacemente le interferenze elettromagnetiche.
• Temperatura di funzionamento ampia:Costruito per funzionare in ambienti estremi,-55°C a 85°C (-67°F a 185°F).
• Integrazione semplificata:Dispone di un metodo standard di terminazione Through-Hole (Solder) con una lunghezza di coda di 3,56 mm, compatibile con PCB di 1,5 mm di spessore.
• Per il calore:Specificamente progettato per applicazioni zSFP+ con potenziamento termico.

Applicazioni di 2227303-1 1x1 SFP Cage

La gabbia SFP 2227303-1 è ideale per:

• Equipaggiamento di commutazione del data center
• Infrastrutture di telecomunicazione
• Moduli di rete ad alta velocità
• Commutatori Ethernet industriali
• Sistemi zSFP+ potenziati termicamente

Perché la protezione EMI è importante nella progettazione della gabbia SFP

I sistemi di rete ad alta velocità sono molto sensibili alle interferenze elettromagnetiche.

• Degradazione del segnale
• Perdita di pacchetti
• Aumento del tasso di errore dei bit
• Instabilità della rete

La gabbia SFP 2227303-1 integra molle EMI interne ed esterne per mantenere un forte contatto di messa a terra tra il modulo SFP e la struttura della gabbia.Questo migliora il contenimento elettromagnetico e migliora l'affidabilità complessiva della rete.

Per i produttori di apparecchiature Ethernet industriali e di telecomunicazioni, una buona prestazione EMI è spesso un requisito fondamentale per la conformità EMC.

Come scegliere la giusta gabbia SFP

Quando si sceglie una gabbia SFP per il progetto, gli ingegneri dovrebbero valutare:

1Requisiti relativi alla velocità dei dati

Assicurarsi che la gabbia supporti la velocità di applicazione desiderata.

2. Ambiente termico

Le applicazioni industriali e esterne richiedono intervalli di temperatura di funzionamento più ampi.

3. Performance di protezione EMI

Le molle EMI interne ed esterne contribuiscono a migliorare le prestazioni EMC.

4Metodo di montaggio del PCB

Le gabbie a buco generalmente forniscono una ritenzione meccanica più forte rispetto alle alternative basate esclusivamente su SMT.

5. Densità di porto

Le configurazioni a singola porta sono ideali per progetti compatti o modulari.
