Dettagli:
Termini di pagamento e spedizione:
|
| PN: | XFVOIP5E-C1-4MS | LINK-PP PN: | LPJ4514DNL |
|---|---|---|---|
| Velocità: | 10/100 di Base-t | Applicazione-lan: | Ethernet (PoE) |
| temperatura: | - 40 + a 85 | Archivio: | PDF/3D/ISG/Stp/Step/Datasheet |
| Punto culminante: | piedinatura di poe rj45,Presa doppia Rj45 |
||
Dettagli rapidi

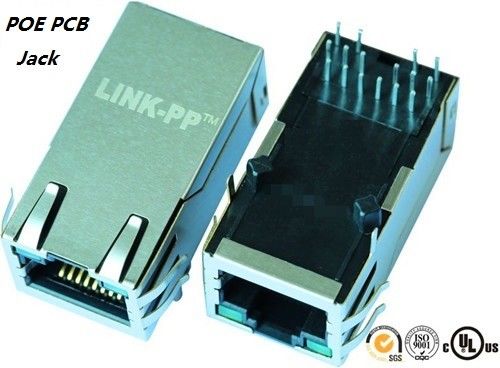

Potere sopra i connettori magnetici di (PoE) di Ethernet con con/senza della linguetta-Giù e della linguetta-Su linguette di EMI e dei LED
Singolo porto, Multi-porto e configurazioni accatastabili (Attraverso-foro)
Riduce il numero delle componenti da disporre sul bordo
Libera lo spazio del bordo ed offre la protezione del segnale
Riduzione di rumore del sistema
Affidabilità migliore e prestazione di sistema ottimale
Benefici di avere i più brevi percorsi del segnale ed i guadagni di affidabilità dai sistemi che contengono meno componenti
I produttori di aiuti raggiungono i loro scopi di riduzione dei costi
Specifiche
| Singolo connettore del porto RJ45 con 10/100 di magnetica integrata base-t, senza LED, linguetta giù, RoHS | |
| Numero del pezzo di LINK-PP | LPJ4514DNL |
| Numero del pezzo di XFMRC | XFVOIP5E-C1-4MS |
| Applicazione-lan | ETHERNET (non PoE) |
| AutomDX | SÌ |
| Circuito di Bst | SÌ |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
| I centri per porto | 4 |
| Diodi | NESSUN DIODI |
| Opzione del LED | SENZA LED |
| Fermo | LINGUETTA GIÙ |
| Numero dei porti | 1X1 |
| PWB | FR4 |
| Angolo del supporto del PWB | ENTRATA LATERALE |
| PWB che conserva posta | POSTA DI T |
| Altezza del pacchetto (pollici) | 0,528 |
| Altezza del pacchetto (millimetro) | 13,40 |
| Lunghezza del pacchetto (pollici) | 0,838 |
| Lunghezza del pacchetto (millimetro) | 21,30 |
| Larghezza del pacchetto (pollici) | 0,626 |
| Larghezza del pacchetto (millimetro) | 15,90 |
| Tipo di Pin | LEGA PER SALDATURA DI THT |
| RoHS compiacente | YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
| Ricerca | SÌ |
| Linguette di EMI dello schermo | SENZA |
| Velocità | 10/100 di BASE-T |
| Temperatura | - 40 A + 85℃ |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
| Schede | Indagine del email a Summer@link-PP.com |
LINK-PP RJ45 progettato per il nero di BeagleBone dello strumento del Texas
http://www.ti.com/tool/beaglebk#0
un a basso costo, un open source, una piattaforma comunità-di sostegno di sviluppo per gli sviluppatori dell'unità di elaborazione di ARM® Cortex™-A8 ed i hobbyists.
LINK-PP ------------ Il fornitore ed il sostenitore nominati del sistema embedded per Ti
|
Possiamo inoltre rendere questi il numero del pezzo qui sotto
|
|
| XFVOIP5E-C1-4MS | LPJ4514DNL |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH - 1 - 01 - 8 A.C. 41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| Connettore di POE RJ45 disponibile di LINK-PP | |
| Scriva il supporto a macchina del PWB | Attraverso-foro (THT) |
| Numero dei porti | 1, 2 e 4 porti e 2x1, 2x2, 2x4, 2x6 e 2x8 accatastabili |
| Schermo e Unshield | Disponibile in schermo e in Unshield |
| Tipo del connettore | RJ45 |
| PoE | Potere sopra Ethernet integrata |
| Magnetica | Magnetico integrato |
| Velocità di magnetica | Magnetica 10/100Mbps e 1000Mbps |
| Imballaggio | Opzioni del vassoio |
| Posizione della linguetta | Linguetta alta e della linguetta opzioni giù |
| Colore del LED | Facoltativo |
| Numero delle posizioni | 8 e 10 posizioni o altre |
| Numero dei contatti | 8 e 10 contatti o altri |
| RoHS compiacente | Sì |
| Temperatura della lega per saldatura | Degr 230 - 240. C 5-10 SECONDI |
| Opzione ad alta temperatura della lega per saldatura | degr 260. C 5-10 SECONDI |
| Opzione ad alta temperatura | -40 - +85 gradi di F |
| Temperatura di funzionamento | -0 - 70 gradi di C |
