Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO9001,SGS,UL,CE,REACH
Numero di modello: JK0-0161NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.09-$1.85
Imballaggi particolari: Facoltativo
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
Specifiche: |
JK0-0161NL |
P.N: |
LPJK2064CNL |
Ethernet: |
Gigabit di POE |
campioni: |
Disponibile |
Archivio: |
PDF/3D/ISG/Stp/Step/Datasheet |
Porto: |
1x1 |
Specifiche: |
JK0-0161NL |
P.N: |
LPJK2064CNL |
Ethernet: |
Gigabit di POE |
campioni: |
Disponibile |
Archivio: |
PDF/3D/ISG/Stp/Step/Datasheet |
Porto: |
1x1 |

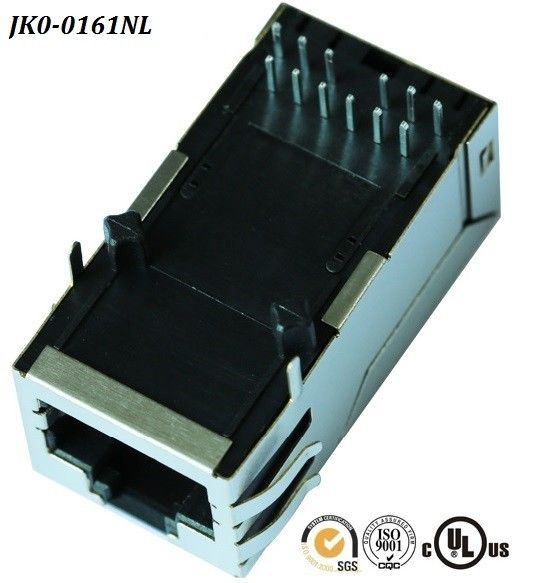

| Singolo connettore del porto RJ45 con 1000 magnetica & il PoE integrati base-t, senza LED, linguetta su, RoHS | |
| Numero del pezzo di LINK-PP | LPJK2064CNL |
| Numero del pezzo di impulso | JK0-0161NL |
| Applicazione-lan | ETHERNET (PoE) |
| AutomDX | SÌ |
| Circuito di Bst | SÌ |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
| I centri per porto | 8 |
| Diodi | NESSUN DIODI |
| Opzione del LED | SENZA LED |
| Fermo | LINGUETTA SU |
| Numero dei porti | 1X1 |
| PWB | FR4 |
| Angolo del supporto del PWB | ENTRATA LATERALE |
| PWB che conserva posta | POSTA DI T |
| Altezza del pacchetto (pollici) | 0,531 |
| Altezza del pacchetto (millimetro) | 13,50 |
| Lunghezza del pacchetto (pollici) | 1,30 |
| Lunghezza del pacchetto (millimetro) | 33,02 |
| Larghezza del pacchetto (pollici) | 0,654 |
| Larghezza del pacchetto (millimetro) | 16,60 |
| Tipo di Pin | LEGA PER SALDATURA DI THT |
| RoHS compiacente | YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
| Ricerca | SÌ |
| Linguette di EMI dello schermo | CON |
| Velocità | 1000 BASE-T |
| Temperatura | 0 A 70℃ |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
|
Caratteristiche
|
singolo porto POE RJ45 della base-t 1x 10/100/1000 con magnetica integrata
|
|
2)SMD, THT e THT con USB
|
|
|
3)350μH min, OCL con 8mA di sbieco
|
|
|
4)Aderisce a IEEE 802,3
|
|
|
5)Gamma di temperature estesa 0°c~70°c (o -40°c~+85°c)
disponibile
|
|
|
6)PoE/PoE+ (350mA~720mA)
|
|
|
Operazione/applicazione
|
Modem di ×DSL
|
|
PC incastonato
|
|
|
Applicazioni di lan
|
|
|
Hub, router, commutatori
|
|
|
AVR, DVR
|
|
|
Caratteristiche elettriche
|
|
|
Schermato
|
con/senza
|
|
Caratteristiche di termine
|
|
|
Dito di EMI
|
con/senza
|
|
Metodo di termine
|
Lega per saldatura
|
|
Caratteristiche del corpo
|
|
|
LED
|
con/senza
|
|
Dita di EMI - cima e lati
|
con/senza
|
|
Orientamento del fermo
|
Leghi UP/Down con un nastro
|
|
Il PWB munisce la lunghezza di coda
|
3.5±0.5mm
|
|
Bordo di cui sopra di altezza
|
0,536" (11.15~13.61mm)
|
|
Caratteristiche del contatto
|
|
|
Precaricato
|
SÌ
|
|
Tipo di termine del contatto
|
Attraverso il foro
|
|
Stile del connettore
|
Jack
|
|
Numero dei centri
|
8
|
|
Standard industriali
|
|
|
EoHS/ELV Copliance
|
RoHS compiacente, ELV compiacente
|
|
Processo senza piombo della lega per saldatura
|
Lega per saldatura di Wave capace a 265°c
|
|
Storia di conformità di RoHS/ELV
|
Era sempre RoHS compiacente
|
|
Termini per uso
|
|
|
Si applica a
|
Circuito stampato
|
|
Condizioni ambientali
|
Ufficio/locali
|
|
Temperatura di funzionamento (°c)
|
0°c~70°c/-40°c~+85°c
|
|
Altre caratteristiche
|
|
|
Circuito magnetico
|
3D15
|
|
Indicatore di condizione m/c
|
LED
|
|
Colore sinistro del LED
|
Facoltativo
|
|
Giusto colore del LED
|
Facoltativo
|
|
Disaccoppiamento del condensatore
|
con/senza
|
|
Linguetta al suolo posteriore del PWB
|
con/senza
|
|
Quantità del cavo di Singal
|
8
|
Perché scelgaci
Fornitore del capo del mondo del connettore integrato RJ45 e dei trasformatori magnetici discreti
Certificazione professionale
•9001:2008 di ISO
•Certificazione dell'UL
•Portata Cetitifaction
•Conformità di RoHS
•Politica ambientale attiva
Qualità di garanzia di 100%
•Manifatturiero sotto i comandi rigorosi.
•100% provato (non appena lotto provato)
•LINK-PP è OEM di TE (Tyco) per 9 anni
•Riuscito cliente: Texas Instruments Samsung Cisco Siemens e Intel…
•LINK-PP è il fornitore preferito di TI (Texas Instruments)
•Garanzia di qualità: 6 anni
Prezzo competitivo e servizio
•Più prezzo competitivo che alone e Amphenol di Tyco di impulso
•Termine di consegna: 2-3 settimane dopo gli ordini
•I campioni liberi sono disponibili
•Fornisca la nuova progettazione per i requisiti di cliente
•90% fuori da costo di trasporto da DHL UPS DEDEX o TNT
Politica corporativa di LINK-PP
•Lo scopo corporativo è di raggiungere il più ad alto livello di soddisfazione del cliente
Con i miglioramenti continui nella qualità, nella consegna e nel servizio
• LINK-PP è commesso a e prevede la prestazione di qualità da ogni impiegato
• La norma di società è prodotti senza difetti e servizi
