Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 5-1840450-7
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.05-$1.28
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4200K-PCS/Month
Dettagli rapidi
Padroni di IO-collegamento di raduno ed analizzatore netto
Singolo porto, Multi-porto e configurazioni accatastabili (Attraverso-foro)
Riduce il numero delle componenti per essere bordo disposto dello sviluppo
Libera lo spazio del bordo ed offre la protezione del segnale
Riduzione di rumore del sistema
Affidabilità migliore e prestazione di sistema ottimale
Benefici di avere i più brevi percorsi del segnale ed i guadagni di affidabilità dai sistemi che contengono meno componenti
I produttori di aiuti raggiungono i loro scopi di riduzione dei costi
Specifiche
|
Caratteristiche
|

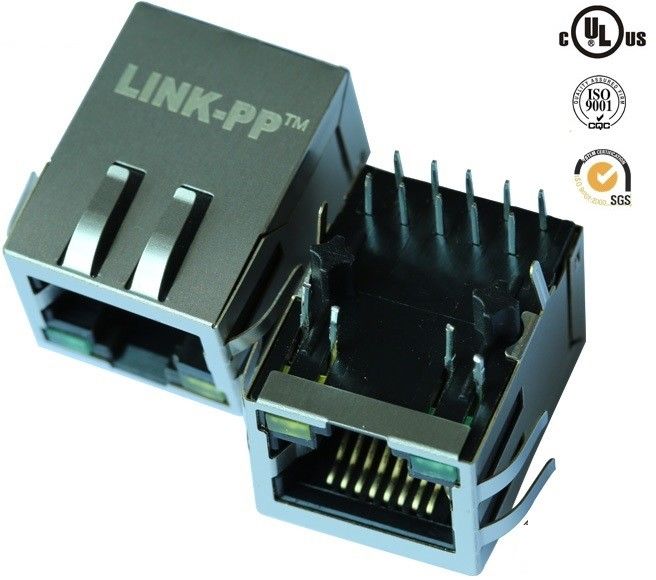

5-1840450-7 disegno schematico di 10/100 Ethernet MAG45 (TM) al computer incastonato LPJ4011GFNL |
| 2)SMD, THT e THT con USB | |
| 3)350μH min, OCL con 8mA di sbieco | |
| 4)Aderisce a IEEE 802,3 | |
|
5)Gamma di temperature estesa 0°c~70°c (o -40°c~+85°c) disponibile |
|
| 6)PoE/PoE+ (350mA~720mA) | |
| Operazione/applicazione | Modem di ×DSL |
| PC incastonato | |
| Applicazioni di lan | |
| Hub, router, commutatori | |
| AVR, DVR | |
| Caratteristiche elettriche | |
| Schermato | con/senza |
| Caratteristiche di termine | |
| Dito di EMI | con/senza |
| Metodo di termine |
Lega per saldatura |
| Caratteristiche del corpo | |
| LED | con/senza |
| Dita di EMI - cima e lati | con/senza |
| Orientamento del fermo | Leghi UP/Down con un nastro |
| Il PWB munisce la lunghezza di coda | 3.5±0.5mm |
|
Bordo di cui sopra di altezza |
Facoltativo |
| Caratteristiche del contatto | |
| Precaricato | SÌ |
| Tipo di termine del contatto | Attraverso il foro |
| Stile del connettore | Jack |
|
Numero dei centri |
8 |
| Standard industriali | |
| Processo senza piombo della lega per saldatura | Lega per saldatura di Wave capace a 265°c |
| Storia di conformità di RoHS/ELV | Era sempre RoHS compiacente |
| Termini per uso | |
| Si applica a | Circuito stampato |
| Condizioni ambientali | Ufficio/locali |
| Temperatura di funzionamento (°c) | 0°c~70°c/-40°c~+85°c |
| Altre caratteristiche | |
| Circuito magnetico | 3D15 |
| Indicatore di condizione m/c | LED |
| Colore sinistro del LED | Facoltativo |
| Giusto colore del LED | Facoltativo |
| Disaccoppiamento del condensatore | con/senza |
| Linguetta al suolo posteriore del PWB | con/senza |
| Quantità del cavo di Singal | 8 |
|
Schede |
Indagine del email a Summer@link-PP.com |
| Altri nominano | LPJ4011GFNL |
LINK-PP RJ45 progettato per il nero di BeagleBone dello strumento del Texas
http://www.ti.com/tool/beaglebk#0
un a basso costo, un open source, una piattaforma comunità-di sostegno di sviluppo per gli sviluppatori dell'unità di elaborazione di ARM® Cortex™-A8 ed i hobbyists.
LINK-PP ------------ Il fornitore ed il sostenitore nominati del sistema embedded per Ti
| 5-1840450-7 disegno schematico di 10/100 Ethernet di 1x1 MAG45 (TM) al computer incastonato LPJ4011GFNL | |
| Scriva il supporto a macchina del PWB | Attraverso-foro (THT) |
| Numero dei porti | 1, 2 e 4 porti e 2x1, 2x2, 2x4, 2x6 e 2x8 accatastabili |
| Schermo e Unshield | Disponibile in schermo e in Unshield |
| Tipo del connettore | RJ45 |
| PoE | Potere sopra Ethernet integrata o senza |
| Magnetica | Magnetico integrato |
| Velocità di magnetica | Magnetica 10/100Mbps o 1000Mbps |
| Imballaggio | Opzioni del vassoio |
| Posizione della linguetta | Linguetta alta e della linguetta opzioni giù |
| Colore del LED | Facoltativo |
| Numero delle posizioni | 8 e 10 posizioni o altre |
| Numero dei contatti | 8 e 10 contatti o altri |
| RoHS compiacente | Sì |
| Temperatura della lega per saldatura | Degr 230 - 240. C 5-10 SECONDI |
| Opzione ad alta temperatura della lega per saldatura | degr 260. C 5-10 SECONDI |
| Opzione ad alta temperatura | -40 - +85 gradi di F |
| Temperatura di funzionamento | -0 - 70 gradi di C |
