Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: J2042H3ANL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/60K
Prezzo: $0.11-$24
Imballaggi particolari: VASSOIO
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 180K/Month
Dettagli rapidi
Specialmente per il ponte senza fili punto a punto di Ethernet
Singolo porto, Multi-porto e configurazioni accatastabili (Attraverso-foro)
Riduce il numero delle componenti da disporre sul bordo
Libera lo spazio del bordo ed offre la protezione del segnale
Riduzione di rumore del sistema dell'analizzatore di rete Ethernet
Affidabilità migliore e prestazione di sistema ottimale
Benefici di avere i più brevi percorsi del segnale ed i guadagni di affidabilità dai sistemi che contengono meno componenti
I produttori di aiuti raggiungono i loro scopi di riduzione dei costi
Specifiche
Caratteristiche
|

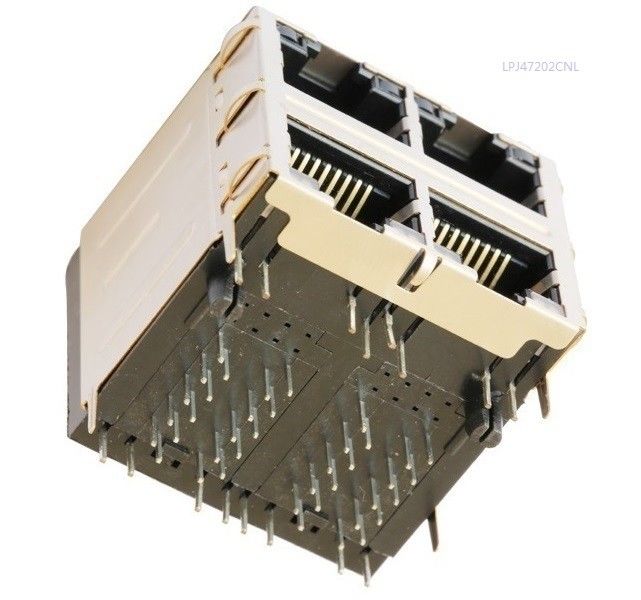

J2042H3ANL ha impilato il porto di RJ45 Jack 2x2 per i commutatori LPJ47202CNL di Ethernet |
2)SMD, THT e THT con USB | |
3)350μH min, OCL con 8mA di sbieco | |
4)Aderisce a IEEE 802,3 | |
5)Gamma di temperature estesa 0°c~70°c (o -40°c~+85°c) disponibile |
|
6)PoE/PoE+ (350mA~720mA) | |
Operazione/applicazione | Modem di ×DSL |
PC incastonato | |
Applicazioni di lan | |
Hub, router, commutatori | |
AVR, DVR | |
Caratteristiche elettriche | |
Schermato | con/senza |
Caratteristiche di termine | |
Dito di EMI | con/senza |
Metodo di termine |
Lega per saldatura |
Caratteristiche del corpo | |
LED | con/senza |
Dita di EMI - cima e lati | con/senza |
Orientamento del fermo | Leghi UP/Down con un nastro |
Il PWB munisce la lunghezza di coda | 3.5±0.5mm |
Bordo di cui sopra di altezza |
Facoltativo |
Caratteristiche del contatto | |
Precaricato | SÌ |
Tipo di termine del contatto | Attraverso il foro |
Stile del connettore | Jack |
Numero dei centri |
8 |
Standard industriali | |
Processo senza piombo della lega per saldatura | Lega per saldatura di Wave capace a 265°c |
Storia di conformità di RoHS/ELV | Era sempre RoHS compiacente |
Termini per uso | |
Si applica a | Circuito stampato |
Condizioni ambientali | Ufficio/locali |
Temperatura di funzionamento (°c) | 0°c~70°c/-40°c~+85°c |
Altre caratteristiche | |
Circuito magnetico | 3D15 |
Indicatore di condizione m/c | LED |
Colore sinistro del LED | Facoltativo |
Giusto colore del LED | Facoltativo |
Disaccoppiamento del condensatore | con/senza |
Linguetta al suolo posteriore del PWB | con/senza |
Quantità del cavo di Singal | 8 |
Schede |
Indagine del email a Summer@link-PP.com |
Fabbrica PN originale di LINK-PP | LPJ47202CNL |
LINK-PP RJ45 progettato per il nero di BeagleBone dello strumento del Texas
http://www.ti.com/tool/beaglebk#0
un a basso costo, un open source, una piattaforma comunità-di sostegno di sviluppo per gli sviluppatori dell'unità di elaborazione di ARM® Cortex™-A8 ed i hobbyists.
LINK-PP ------------ Il fornitore ed il sostenitore nominati del sistema embedded per Ti
Possiamo inoltre rendere questi il numero del pezzo qui sotto
|
|||||||||||||||||||||||||||||||||||||||||
|
Il porto di RJ45 impilato J2042H3ANL Jack 2x2 per Ethernet commuta LPJ47202CNL | |
Scriva il supporto a macchina del PWB | Attraverso-foro (THT) |
Numero dei porti | 1, 2 e 4 porti e 2x1, 2x2, 2x4, 2x6 e 2x8 accatastabili |
Schermo e Unshield | Disponibile in schermo e in Unshield |
Tipo del connettore | RJ45 |
PoE | Potere sopra Ethernet integrata o senza |
Magnetica | Magnetico integrato |
Velocità di magnetica | Magnetica 10/100Mbps o 1000Mbps |
Imballaggio | Opzioni del vassoio |
Posizione della linguetta | Linguetta alta e della linguetta opzioni giù |
Colore del LED | Facoltativo |
Numero delle posizioni | 8 e 10 posizioni o altre |
Numero dei contatti | 8 e 10 contatti o altri |
RoHS compiacente | Sì |
Temperatura della lega per saldatura | Degr 230 - 240. C 5-10 SECONDI |
Opzione ad alta temperatura della lega per saldatura | degr 260. C 5-10 SECONDI |
Opzione ad alta temperatura | -40 - +85 gradi di F |
Temperatura di funzionamento | -0 - 70 gradi di C |
J2042H3ANL ha impilato il porto di RJ45 Jack 2x2 per i commutatori LPJ47202CNL di Ethernet
