Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 7490100111
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
7490100111 |
Incrocio PN: |
LP1188NL |
Applicazione: |
Ethernet di lan (non PoE) |
Pacchetto: |
smd |
Numero di Pin: |
16 |
temperatura: |
- 40℃ A + 85℃ |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifiche: |
7490100111 |
Incrocio PN: |
LP1188NL |
Applicazione: |
Ethernet di lan (non PoE) |
Pacchetto: |
smd |
Numero di Pin: |
16 |
temperatura: |
- 40℃ A + 85℃ |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
|

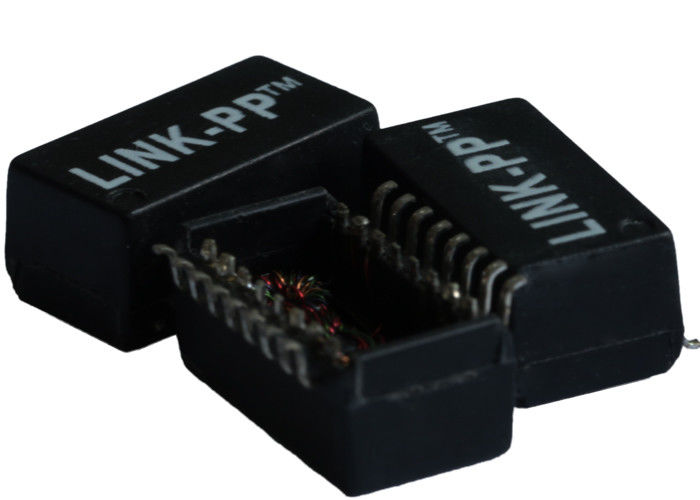

I moduli del trasformatore delle Telecomunicazioni dei sistemi VoIP scelgono il porto 7490100111
|
|
|
Applicazione
|
ETHERNET di lan (PoE&NON PoE)
|
|
AutomDX
|
SÌ
|
|
Commento
|
Serie compiacente di RoHS
|
|
Configurazione RX
|
T, C
|
|
Configurazione TX
|
T, C
|
|
Costruzione
|
STAMPATURA PER TRASFERIMENTO
|
|
I centri per porto
|
4
|
|
Numero dei porti
|
1
|
|
Pacchetto
|
SMT
|
|
Altezza del pacchetto (pollici)
|
0,225 o altro
|
|
Altezza del pacchetto (millimetri)
|
5,715 o altro
|
|
Lunghezza del pacchetto (pollici)
|
1,12 o altro
|
|
Lunghezza del pacchetto (millimetri)
|
28,448 o altro
|
|
Larghezza del pacchetto (pollici)
|
0,63 o altro
|
|
Larghezza del pacchetto (millimetri)
|
16,002 o altro
|
|
RoHS compiacente
|
YES-RoHS-6
|
|
Velocità
|
10/100 BASE-TX o di gigabit
|
|
Temperatura
|
0 - 70/-40 - +85
|
|
Rapporto RX di giri
|
1CT: 1CT o altro disponibile
|
|
Rapporto TX di giri
|
1CT: 1CT o altro disponibile
|
|
P/N principale
|
LP1188NL, ecc
|
|
Specifiche elettriche
|
|
|
Rapporto di giri
|
50KHz, 0.5V
|
|
Lato del chip
|
Linea side=1CT: 1CT+_2%
|
|
Induttanza (Ls)
|
100KHz, 0.1V, polarizzazione di CC 12mA:
|
|
Lato del chip
|
min 350uH
|
|
Perdita di inserzione
|
1-100MHz: -1.4dB massimo
|
|
Attenuazione di riflessione
|
1-30MHz: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
|
|
Differenziale al rifiuto di modo comune:
|
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
|
|
Diafonia
|
30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
|
|
Ciao-vaso
|
min 1500Vrms
|
