Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 0826-1X1T-23-F
Documento: LPJK0071AONL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Numero di parte: |
0826-1X1T-23-F |
Numero di posizioni/contatti: |
12p8c (RJ45, Ethernet) |
PoE: |
Non POE |
Velocità: |
10/100/1000 Base-T |
Tab EMI dello scudo: |
Con |
Opzione LED: |
Verde/verde |
Configurazione della porta: |
1×1 |
Velocità Ethernet: |
1000Base-T |
Tipo di connettore: |
RJ45 con magnetica integrata |
Incrocio p/n: |
LPJK0071AONL |
Numero di parte: |
0826-1X1T-23-F |
Numero di posizioni/contatti: |
12p8c (RJ45, Ethernet) |
PoE: |
Non POE |
Velocità: |
10/100/1000 Base-T |
Tab EMI dello scudo: |
Con |
Opzione LED: |
Verde/verde |
Configurazione della porta: |
1×1 |
Velocità Ethernet: |
1000Base-T |
Tipo di connettore: |
RJ45 con magnetica integrata |
Incrocio p/n: |
LPJK0071AONL |

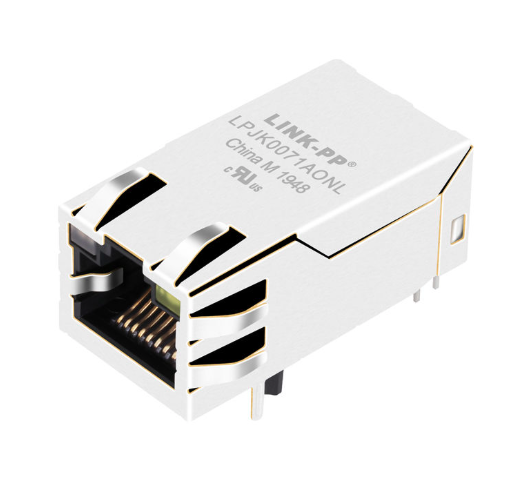

Il 0826-1X1T-23-F è un modulo connettore integrato (ICM) MagJack ad alte prestazioni 1x1 single-port 1000BASE-T Gigabit Ethernet ingegnerizzato da Bel Fuse. Combinando magnetici di isolamento ad alta affidabilità, induttori di modo comune e un connettore RJ45 standard robusto a profilo standard in un unico componente integrato, il 0826-1X1T-23-F riduce significativamente i requisiti di spazio sul PCB migliorando al contempo la soppressione delle interferenze elettromagnetiche (EMI).
Caratterizzato da un'orientamento meccanico Tab-Up, LED di stato Arancio-Verde / Giallo (OG/Y) integrati e linguette di terra EMI estese, questo connettore a montaggio through-hole è progettato per apparecchiature di rete di grado commerciale (-0°C a +70°C), computer embedded single-board (SBC), sistemi di automazione industriale e router enterprise che richiedono un'integrità del segnale conforme allo standard IEEE 802.3ab.
| Parametro | Condizione di test | Specifica |
|---|---|---|
| Rapporto spire | TP1 | 1CT : 1CT ±2% |
| TP2 | 1CT : 1CT ±2% | |
| TP3 | 1CT : 1CT ±2% | |
| TP4 | 1CT : 1CT ±2% | |
| Induttanza a circuito aperto (OCL) | @100 kHz / 100 mVRMS, 8 mA DC Bias | 350 μH MIN |
| Perdita di inserzione | 0.1 MHz – 1 MHz | -1.1 dB MAX |
| 1 MHz – 65 MHz | -0.5 dB MAX | |
| 65 MHz – 100 MHz | -0.8 dB MAX | |
| 100 MHz – 125 MHz | -1.2 dB MAX | |
| Perdita di ritorno (MIN) | 0.5 MHz – 40 MHz | -18 dB |
| 40 MHz – 100 MHz | -12 + 20LOG(f/80MHz) dB | |
| Reiezione CM-CM | 100 kHz – 100 MHz | -30 dB MIN |
| Reiezione CM-DM | 100 kHz – 100 MHz | -35 dB MIN |
| Hi-Pot / Tensione di isolamento | — | 1500 Vrms |
| Conformità | — | Testato al 100% in produzione secondo i requisiti di isolamento IEEE 802.3 |
● Topologia magnetica integrata per un'integrità del segnale superiore
Alloggiando il trasformatore Ethernet, gli induttori di modo comune e i condensatori di isolamento internamente, il 0826-1X1T-23-F elimina la degradazione delle tracce del segnale e le disadattamenti di impedenza tra trasformatori discreti standard e il transceiver del livello fisico (PHY).
● Mitigazione EMI avanzata (linguette di schermatura superiore e laterale)
Dotato di una robusta schermatura metallica esterna e di speciali linguette a molla EMI, questo ICM stabilisce un percorso di terra a bassa impedenza verso il ritaglio del pannello del telaio, sopprimendo efficacemente le emissioni elettromagnetiche irradiate e migliorando la resilienza alle sovratensioni ESD.
● Ingombro compatto single-port Tab-Up
La configurazione 1x1 Tab-Up offre uno spazio fisico ottimale su assemblaggi PCB densi, consentendo un facile accesso allo sgancio del cavo e un routing semplificato verso i chip PHY sui layout di scheda standard.
● Indicatori di stato doppi (LED OG/Y)
I LED bicolore Arancio/Verde e Giallo fisso integrati forniscono diagnostica fisica immediata e chiara per la velocità del collegamento di rete e lo stato di attività direttamente all'interfaccia della porta senza richiedere tubi luminosi esterni.
(Si prega di fare riferimento al PDF ingegneristico completo per la spaziatura standard dei pin, le dimensioni del ritaglio del pannello e i modelli di layout PCB consigliati.)
Scarica risorsa ingegneristica:
📄 0826-1X1T-23-F (LPJK0071AONL.pdf)Disegno e diagramma di layout PCB (PDF)
Raccomandazione di saldatura: Adatto per saldatura a onda. Condizione di saldatura a onda di picco suggerita: 260°C max, 10 secondi max
Il 0826-1X1T-23-F è progettato per un'implementazione affidabile in diverse apparecchiature di comunicazione ad alta velocità:
| Codice produttore | Codice LINK-PP equivalente |
|---|---|
| 0817-1A1T-11-F / JH1026A7R | LPJ1026AGNL |
| 0821-1X1T-36-F / 08211X1T36-F | LPJU3401AONL |
| 0826-1AX1-47-F | LPJK0066BHNL |
| 0826-1C4T-23-F1 | LPJK0071A4NL |
| 0826-1D1T-23-F | LPJK0071AGNL |
| 0826-1G1T-23-F | LPJK4071AWNL |
| 0826-1G1T-32-F | LPJK4036AWNL |
| 0826-1G1T-43-F | LPJK0036AWNL |
| 0826-1K1T-23-F | LPJK0071AINL |
| 0826-1L1T-57-F | LPJK1014A8NL |
| 0826-1X1T-1-F | LPJK2065AONL |
| 0826-1X1T-23-F | LPJK0071AONL |
| 0826-1X1T-43-F | LPJK0036A0NL |
| 0826-1X1T-57 | LPJK0013AONL |
| 0826-1X1T-80 | LPJK1046AONL |
| 0826-1X1T-80-F | LPJK1046AONL |
| 0826-1X1T-AC-F | LPJK2065AONL |
| 0826-1X1T-AD-F | LPJK0043AONL |
R: Il 0826-1X1T-23-F è un modulo connettore integrato (ICM). A differenza di una presa RJ45 standard che richiede trasformatori magnetici Ethernet esterni separati sul PCB, il 0826-1X1T-23-F integra magnetici di isolamento del segnale e filtraggio di modo comune direttamente all'interno dell'alloggiamento metallico. Ciò consente di risparmiare spazio sul PCB, migliorare le prestazioni EMI e semplificare il routing della scheda.
R: No. Il 0826-1X1T-23-F è progettato specificamente come connettore Non-PoE 1000BASE-T. Il passaggio dell'elevata corrente DC richiesta per il PoE attraverso le sue bobine del trasformatore interno non classificate per PoE può causare saturazione magnetica o danni termici permanenti. Per requisiti PoE, consultare la nostra serie MagJack® con classificazione PoE.
R: "Tab Up" si riferisce all'orientamento del meccanismo di blocco meccanico sulla porta RJ45. Su un componente "Tab Up" come il 0826-1X1T-23-F, la clip di plastica di blocco del cavo RJ45 si inserisce rivolta verso l'alto rispetto alla superficie di montaggio del PCB. Questo è fondamentale quando si abbina il design del proprio enclosure e i limiti del ritaglio del pannello.
R: L'intervallo di temperatura operativa standard per il 0826-1X1T-23-F è 0°C a +70°C, il che lo rende ideale per ambienti commerciali interni e enclosure industriali standard. Per operazioni esterne estreme (-40°C a +85°C), è necessario selezionare un ICM di grado industriale a temperatura estesa.
