Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 0826-1X1T-GH-F
Documento: LPJK6064AONL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 pezzi
Prezzo: $1.05
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: NET30/60/90 giorni,D/A,D/P,T/T
Capacità di alimentazione: 250000-320000/Month
Numero di parte: |
0826-1X1T-GH-F |
Tipo di prodotto: |
Modulo connettore integrato (ICM) |
Velocità Ethernet: |
1000Base-T |
Configurazione della porta: |
Porta singola, 1×1 |
Capacità di poe: |
PoE+ 30 W |
Scheda RJ45: |
Tab up |
Montaggio: |
Attraverso il supporto del foro |
Configurazione a LED: |
OG/Y |
Temperatura operativa: |
Da -40°C a +85°C |
Schede EMI: |
SÌ |
OCL: |
350 µH minimo |
Hipot: |
2250 VCC |
Numero di parte: |
0826-1X1T-GH-F |
Tipo di prodotto: |
Modulo connettore integrato (ICM) |
Velocità Ethernet: |
1000Base-T |
Configurazione della porta: |
Porta singola, 1×1 |
Capacità di poe: |
PoE+ 30 W |
Scheda RJ45: |
Tab up |
Montaggio: |
Attraverso il supporto del foro |
Configurazione a LED: |
OG/Y |
Temperatura operativa: |
Da -40°C a +85°C |
Schede EMI: |
SÌ |
OCL: |
350 µH minimo |
Hipot: |
2250 VCC |

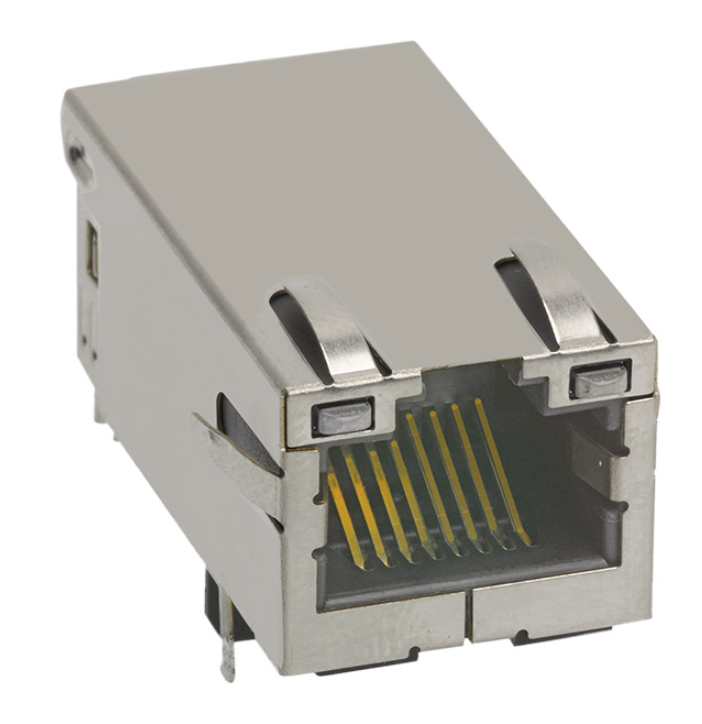

Il 0826-1X1T-GH-F è un modulo connettore integrato (ICM) Gigabit Ethernet a porta singola (1x1) di grado industriale, progettato con magnetici integrati e Power over Ethernet Plus (PoE+) capacità. Completamente conforme agli standard IEEE 802.3at , fornisce fino a 30W di potenza continua (720 mA @ 57 VDC) mantenendo un robusto isolamento dielettrico di 2250 VDC.
Configurato in un fattore di forma salvaspazio Tab-Up, Through-Hole con LED di stato bicolore, funziona in modo affidabile in un intervallo di temperatura esteso di -40°C a +85°C, rendendolo la scelta principale per gateway IoT industriali, telecamere di sicurezza IP, access point wireless ad alta potenza (WAP) e piattaforme di calcolo embedded
| Parametro | Valore | Note di Ingegneria / Riferimento |
| Codice Articolo (MPN) | 0826-1X1T-GH-F | Revisione Disegno: Rev. D |
| Configurazione Porta | 1x1 (Porta Singola), Tab-Up | Profilo Altezza Standard |
| Velocità Dati Ethernet | 10/100/1000BASE-T (Gigabit) | Trasformatore Bilanciato a 4 Coppie |
| Tipo di Montaggio | Montaggio Through-Hole (THT) | Saldatura a Onda: Picco 260°C Max (≤ 10s) |
| Materiale Alloggiamento | Termoplastica PA, Nero | Grado di Infiammabilità UL 94V-0 |
| Placcatura Contatti | Oro Duro 50 µ-inch su Nichel 30 µ-inch | Conforme alle norme e ai regolamenti FCC |
| Schermatura | Lega di Rame, Nichelata | Linguette EMI Integrate (Dita) |
| Temperatura Operativa | -40°C a +85°C | Temperatura Estesa / Industriale |
| Certificazioni Agenzia | UL Riconosciuto (File #E196366 & E169987) | Conforme RoHS |
| Metrico | Specifiche | Conformità / Condizione di Test |
| Classificazione PoE | PoE+ (Conforme IEEE 802.3at) | Fino a 30W di Erogazione di Potenza |
| Corrente Continua Nominale | 720 mA Max. @ 57 VDC Continua | Corrente DC Lineare Bilanciata |
| Corrente di Picco | 1.2 A Max. @ 57 VDC | Durata: 200 ms |
| Isolamento Dielettrico (Hipot) | 2250 VDC | Testato al 100% in Produzione (IEEE 802.3) |
| Rapporto di Spire (TP1 a TP4) | 1CT : 1CT ±2% | Abbinato su tutti i 4 canali |
| Induttanza a Circuito Aperto (OCL) | 350 µH Min. | 100 kHz, 100 mVrms, 11 mA DC Bias |
| Perdita di Inserzione |
0.1 MHz – 1.0 MHz: -1.1 dB Max 1.0 MHz – 65 MHz: -0.8 dB Max 65 MHz – 100 MHz: -1.0 dB Max 100 MHz – 125 MHz: -1.2 dB Max |
Supera le Specifiche di Integrità del Segnale Gigabit |
| Perdita di Ritorno (Min.) |
0.5 MHz – 40 MHz: -18 dB 40 MHz – 100 MHz: -[12 - 20·log(f/80MHz)] dB |
Linee Differenziali da 100 Ω Abbinate |
| Reiezione CM verso CM | -30 dB Min. (100 kHz – 100 MHz) | Filtraggio di Modo Comune |
| Reiezione CM verso DM | -35 dB Min. (100 kHz – 100 MHz) | Soppressione Crosstalk e Radiazioni |
| Indicatore | Colore | Tensione Diretta Tip. | Lunghezza d'onda Dominante | Allocazione Pin e Polarità |
| LED 1 (Sinistro) | Giallo | 2.1 V | 590 nm | Pin 17 (+) / Pin 18 (-) |
| LED 2 (Destro) | Arancione | 2.0 V | 610 nm | Pin 19 (+) / Pin 20 (-) |
| LED 2 (Destro) | Verde | 2.2 V | 570 nm | Pin 19 (-) / Pin 20 (+) (Bicolore) |
Il 0826-1X1T-GH-F utilizza il montaggio PCB through-hole con una configurazione RJ45 Tab Up e un profilo di altezza standard. Il disegno meccanico fornisce il contorno completo del connettore, le posizioni dei terminali, la geometria di montaggio, la raccomandazione per l'apertura del pannello e le dimensioni dei conduttori.
Dettagli meccanici importanti mostrati nel disegno includono:
| Caratteristica Meccanica | Informazioni sul Disegno |
|---|---|
| Montaggio | Through Hole |
| Orientamento Porta | Tab Up |
| Profilo | Standard |
| Riferimento Larghezza Connettore | 0.500 in [12.70 mm] |
| Riferimento Lunghezza Totale Connettore | 1.290 in [32.77 mm] |
| Riferimento Altezza Frontale | 0.642 in [16.31 mm] |
| Riferimento Altezza Relativa al PCB | 0.536 in [13.61 mm] |
| Larghezza Apertura Pannello Suggerita | 0.672 in [17.07 mm] |
| Altezza Apertura Pannello Suggerita | 0.551 in [14.00 mm] |
| Profondità/Riferimento Apertura Pannello Suggerita | 0.080 in [2.03 mm] |
Queste dimensioni devono essere considerate come riferimenti di disegno e verificate con il disegno controllato più recente prima della produzione degli utensili o del rilascio del PCB.
Il 0826-1X1T-GH-F è progettato per applicazioni Gigabit Ethernet a 1 porta che richiedono magnetici integrati e capacità PoE+.
Le aree di applicazione tipiche includono:
Per dispositivi di rete alimentati via Ethernet dove l'interfaccia RJ45 e i magnetici devono essere integrati in un unico componente montato su PCB.
L'intervallo operativo da -40°C a +85°C supporta applicazioni esposte a condizioni di temperatura ambiente più ampie.
La configurazione a porta singola 1×1 è adatta per schede embedded e sistemi di rete che richiedono un'interfaccia Ethernet integrata compatta.
Utile dove la connettività 1000BASE-T, la capacità PoE, i LED di stato e l'assemblaggio through-hole fanno parte dei requisiti hardware.
Adatto per dispositivi connessi che richiedono un'interfaccia Gigabit Ethernet standard con magnetici integrati.
Quando si valutano fonti secondarie o si mitigano colli di bottiglia nella catena di approvvigionamento, confrontare le seguenti alternative pin-compatibili e funzionali:
| Produttore | Codice Articolo Alternativo | Velocità | Standard PoE | Nota Compatibilità Drop-in |
| Bel Fuse | 0826-1X1T-GH-F | 1GbE | PoE+ (30W) | MPN di Base Originale |
| Pulse Electronics | JXK0-0115NL / JK0-0177NL |
1GbE | PoE+ (30W) | Corrispondenza funzionale; verificare la tensione diretta dei LED e il passo del centro del footprint. |
| Wurth Elektronik | 7499111440 | 1GbE | PoE+ (30W) | Compatibile 100% pin-to-pin; controllare il posizionamento delle linguette EMI a molla del pannello. |
| HALO Electronics | HFJ11-1G48ERL | 1GbE | PoE+ (30W) | Compatibile con temperatura estesa; rivedere la geometria di esclusione delle tracce. |
R: Sì. Il 0826-1X1T-GH-F è completamente retrocompatibile con le reti dati Ethernet standard 10/100/1000BASE-T. Se il PoE non è richiesto, lasciare semplicemente i pin del centro (VC1–VC4: Pin 13, 14, 15 e 16) scollegati (flottanti) con pad PCB isolati.
R: Il 0826-1X1T-GH-F è progettato per PoE+ (IEEE 802.3at), caratterizzato da avvolgimenti magnetici con minore resistenza DC (DCR) e calibri di filo migliorati in grado di trasportare 720 mA di corrente DC bilanciata continua (fino a 30W) senza saturazione magnetica, rispetto al limite standard PoE di 350 mA (15.4W).
R: L'alloggiamento del connettore è stampato in termoplastica ad alta temperatura (UL 94V-0). La specifica di saldatura a onda di picco raccomandata è di 260°C massimo per una durata non superiore a 10 secondi.
R: LED 1 (Sinistro) è un diodo giallo a singolo colore pilotato tra i pin 17 (+) e 18 (-). LED 2 (Destro) è un assemblaggio bipolare bicolore (Arancione/Verde): l'applicazione di tensione positiva al pin 19 illumina l'arancione, mentre l'applicazione di tensione positiva al pin 20 illumina il verde. Il consumo di corrente tipico è di 20 mA.
