Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: RoHS,Reach,SGS, UL,ISO9001
Numero di modello: LPJ0009GDNL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.09-$1.85
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
Specifica: |
11A053-5722-00 |
No parte: |
LPJ0009GDNL |
Ethernet: |
10/100 di Base-t |
LED: |
Giallo/verde |
Apllication: |
Power Over Ethernet |
campioni: |
Disponibile |
Specifica: |
11A053-5722-00 |
No parte: |
LPJ0009GDNL |
Ethernet: |
10/100 di Base-t |
LED: |
Giallo/verde |
Apllication: |
Power Over Ethernet |
campioni: |
Disponibile |

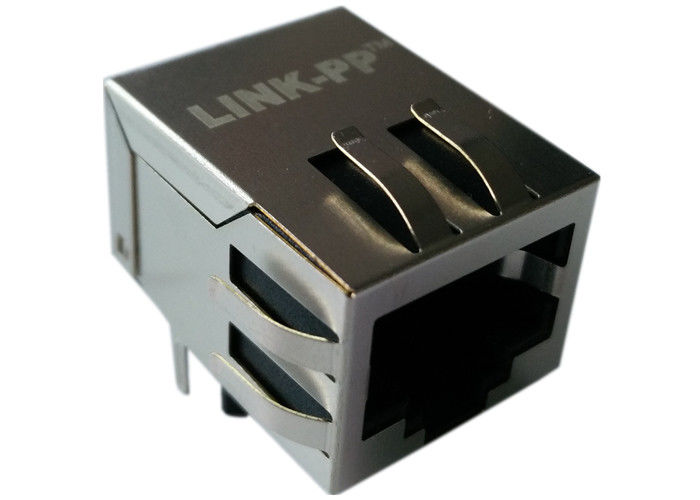

Il singolo connettore del porto RJ45 con 10/100 di base-t ha integrato la magnetica, giallo/verde il LED, linguetta giù, RoHS | |
Numero del pezzo di LINK-PP | LPJ0009GDNL |
L'altro numero del pezzo | 11A053-5722-00 |
Applicazione-lan | ETHERNET (non PoE) |
AutomDX | SÌ |
Circuito di Bst | SÌ |
Configurazione RX | T, C |
Configurazione TX | T, C |
Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
I centri per porto | 4 |
Diodi | NESSUN DIODI |
Opzione del LED | YELLOW/GREEN |
Fermo | LINGUETTA GIÙ |
Numero dei porti | 1X1 |
PWB | FR4 |
Angolo del supporto del PWB | ENTRATA LATERALE |
PWB che conserva posta | POSTA DI T |
Altezza del pacchetto (pollici) | 0,528 |
Altezza del pacchetto (millimetro) | 13,40 |
Lunghezza del pacchetto (pollici) | 0,839 |
Lunghezza del pacchetto (millimetro) | 21,30 |
Larghezza del pacchetto (pollici) | 0,626 |
Larghezza del pacchetto (millimetro) | 15,90 |
Tipo di Pin | LEGA PER SALDATURA DI THT |
RoHS compiacente | YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
Ricerca | SÌ |
Linguette di EMI dello schermo | SENZA |
Velocità | 10/100 di BASE-T |
Temperatura | 0 A 70℃ |
Rapporto RX di giri | 1CT: 1CT |
Rapporto TX di giri | 1CT: 1CT |
SPECFICATIONS ELETTRICO @25℃
rapporto 1.Turn: 1CT: 1CT
2.OCL (100KHz, 0.1Vrms, 8mA): min 350uH
perdita 3.Insertion:
0.1-100MHz: -1.1dB massimo
perdita 4.Return:
0.5-30MHz: Min di -18dB
40MHz: Min di -15.5dB
50MHz: Min di -13.6dB
60-80MHz: Min di -12dB
conversazione 5.Cross:
0.1-100MHz: Tipo di -40dB
rifiuto di modo 6.Common:
0.1-30MHz: Tipo di -50dB
30-60MHz: Tipo di -40dB
60-100MHz: Tipo di -35dB
7.Isolation: 1500Vrms
temperatura 8.Operating: 0℃ A 70℃.
Requisiti generali
1 qualificazione:
I connettori ammobiliati nell'ambito di questa specificazione saranno capaci di riunione della prova di qualificazione
requisiti specificati qui.
Materiale 2:
2,1 alloggi di plastica: UL94V-0
2,2 contatti: Lega di rame
2,3 schermo: Lega di rame
Rivestimento 3:
3,1 contatti: Oro placcato selettivamente
3,2 contatti: Nichelato dappertutto
3,3 disegno del cliente di riferimento per le code della lega per saldatura del contatto
3,4 schermo: Latta o nichelato dappertutto
Progettazione 4 e costruzione:
I connettori saranno della progettazione, della costruzione e delle dimensioni fisiche come specificati sul
disegno applicabile del prodotto e TIA 1096. Nel caso del conflitto fra questa specificazione e
i disegni del prodotto, i disegni prenderanno la precedenza. un oro di 50 minch (1,27 millimetri) placcato
connettori soddisfacenti rispetto alle specifiche di TIA 1096.
Esame 5 del prodotto:
I connettori incontreranno tutte le dimensioni specificate dei disegni del prodotto e dell'esecuzione interna
norme. Non ci sarà prova di incrinamento, di scheggia, di contaminazione o delle parti sciolte quando
ispezionato, senza ingrandimento, all'occhio senza aiuto.
6 valutazioni:
6,1 corrente: massimo 1,5 ampèri a 25°C
6,2 tensione: Un massimo di 150 VCA
Numero minimo 7 delle operazioni Unmating/di accoppiamento:
7,1 livello di rendimento 1: 750 cicli
7,2 livello di rendimento 2: 2500 cicli
Numero minimo 8 dei Ri-termini del cavo:
8,1 riferisca ai disegni dell'applicazione
Cliente principale
Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......
Domande di utente terminale
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…
Vantaggio competitivo
18 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
Applicazione di SME
Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, chip di vibrazione; Microelettronico, chip a bordo; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
