Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 7498011122
Termini di trasporto & di pagamento
Quantità di ordine minimo: 72 pezzi, 576 pezzi
Prezzo: Supportive & Discounted
Imballaggi particolari: vassoio= 72 pezzi, cartone= 576 pezzi
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Numero di parte: |
7498011122 |
Serie: |
LAN WE-RJ45 |
Croce e scheda tecnica: |
LPJ19911ADNL |
Pacchetto: |
Montaggio superficiale (SMT) |
Applicazioni: |
10/100base-t |
prova del hipot: |
2250 V CC 1 min. |
Gamma di temperature industriale: |
-40 °C a +85 °C |
Campioni gratuiti: |
disponibile |
Numero di parte: |
7498011122 |
Serie: |
LAN WE-RJ45 |
Croce e scheda tecnica: |
LPJ19911ADNL |
Pacchetto: |
Montaggio superficiale (SMT) |
Applicazioni: |
10/100base-t |
prova del hipot: |
2250 V CC 1 min. |
Gamma di temperature industriale: |
-40 °C a +85 °C |
Campioni gratuiti: |
disponibile |

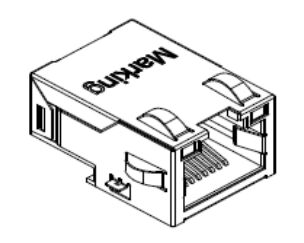

7498011122 (WE-RJ45LAN): presa SMT 10/100BASE-T RJ45 a 1 porta con trasformatore LAN integrato, 350μH OCL, Auto-MDIX, da -40 a +85°C.
Il...7498011122(WE-RJ45LAN) è una porta a una, montata in superficie10/100BASE-T connettore RJ45 con trasformatore LAN integratoE' capace di auto-MDIX, ottimizzato per il montaggio SMT/reflow, indicato per le temperature industriali,e costruito con magnetismo di ferrite e schermatura robusta per collegamenti Ethernet affidabili su embedded, i consigli industriali e di comunicazione.
|
Numero della parte |
Produttore Numero della parte |
Produttore |
Descrizione |
|
7498011122 (varianti: 7498011122AR / 7498011122R, suffisso di controllo) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
Portos |
Temperatura di funzionamento |
Applicazioni |
Montaggio |
|
1X1 |
-40 °C a +85 °C |
10/100BASE-T (IEEE 802.3u), abilitato all'Auto-MDIX. |
SMT / bordo della tavola (orientamento ad angolo retto) |
|
|
|||
|
Orientazione |
Terminare |
Colore LED |
Protezione |
|
180° angolo (a destra) |
Saldatura |
D/G |
Protezione |
|
Caratteristiche chiave
|
|||
Specifiche elettriche
(condizioni di prova: HP/Agilent 4395A, 25 °C, umidità ~33%)
| Parametro | Valore | Nota / Condizioni di prova |
|---|---|---|
| Induttanza a circuito aperto (OCL) | 350 μH min. | 100 kHz / 100 mV @ 8 mA bias DC. |
| Rapporto di rotazione | 11 (Tx)/11 (Rx)± 2% | 100 kHz / 100 mV. |
| Perdita di inserimento (IL) | ≤ -1,0 dB | 1 ‰ 100 MHz (massimo). |
| Perdita di rendimento (RL) | ≥ -18 dB(1 ¢ 30 MHz)≥ -14 dB30 ̊60 MHz≥ -12 dB60 ̊ 80 MHz≥ -10 dB(80 ̊100 MHz) | bande di frequenza per foglio dati. |
| Rifiuto in modalità comune (CMR) | ≥ -40 dB(1 ¢ 30 MHz)≥ -37 dB30 ̊60 MHz≥ -35 dB60 ̊100 MHz | Un'alta CMR aiuta le prestazioni EMI. |
| Interferenza (CT) | ≤ -35 dB(1 ‰ 100 MHz) | Performance tipiche di magjack per 10/100BASE-T. |
| Dielettrico / Hipot | 2250 VDC / 1 minuto(prova effettuata dal costruttore tra i perni specificati) | Per i punti di prova esatti, vedere la scheda dati. |
