Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL, ROHS, Reach, ISO
Numero di modello: 6605814-6
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Serie: |
Jack magnetico |
Configurazione della porta: |
1x1 |
Schermatura: |
Schermato |
Angolo di montaggio: |
Angolo retto |
Stile di terminazione: |
Attraverso il buco |
AutoMDIX: |
Supporto |
Serie: |
Jack magnetico |
Configurazione della porta: |
1x1 |
Schermatura: |
Schermato |
Angolo di montaggio: |
Angolo retto |
Stile di terminazione: |
Attraverso il buco |
AutoMDIX: |
Supporto |
Codice articolo | Numero di porte | Produttore | Descrizione |

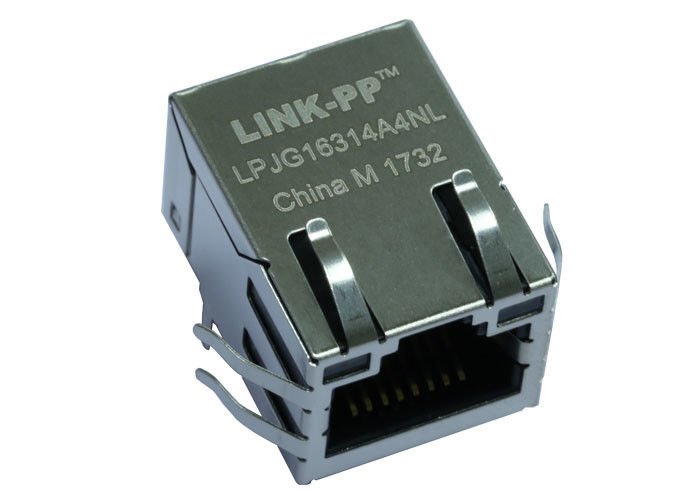

LPJG16314A4NL Cross Tyco 6605814-6 | Singola porta | LINK-PP | Connettore Ethernet RJ45 10/100M/1000Base-T con magnetici |
| |||
Genere | Leva Orientamento | Dito EMI | Tipo di montaggio |
Jack (Femmina) | Tab su | Con | Thru-Hole |
| |||
Orientamento | Terminazione | Colore LED | Schermatura |
Angolo di 90° (Destra) | Saldatura | G/Y & G/Y | Schermato |
NOTE: 4. I magnetici sono simmetrici e supportano AUTO-MDI/MDIX.
| |||
PERDITA DI INSERZIONE (IL): 1.1dB MAX da 0.5MHz a 100MHz
PERDITA DI RIFLESSIONE (RL):
18dB MIN da 0.5MHz a 40MHz
12-20LOG(f/80)dB MIN da 40.1MHZ a 100MHZ
ATTENUAZIONE DI DIAFONIA:
35dB MIN da 0.5MHz a 40MHz
33-20LOG(f/50)dB MIN da 40.1MHZ a 100MHZ
RAPPORTO DI REIEZIONE DI MODO COMUNE (CMRR):30dB MIN da 0.5MHz a 100MHz
TENSIONE DI ISOLAMENTO:2250VDC (MAX) per 60 secondi con un tempo di salita di 500V/Sec.
Le resistenze LED da 250 OHM sono opzionali, si prega di consultare il grafico per la presenza o l'assenza di resistenze LED. Se il LED senza resistenze da 250 OHM è pilotato con una corrente costante di circa 20mA.
COLORE LED:
LUNGHEZZA D'ONDA DOMINANTE ( A D): VERDE 568 nm TIP. a IF=20mA
TENSIONE DIRETTA (VF): VERDE 2.2V TIP. a IF=20mA
LUNGHEZZA D'ONDA DOMINANTE ( A D): GIALLO 588 nm TIP. a IF=20mA
TENSIONE DIRETTA (VF): GIALLO 2.1V TIP. a IF=20mA
LUNGHEZZA D'ONDA DOMINANTE ( A D): ARANCIONE 605 nm TIP. a IF=20mA
TENSIONE DIRETTA (VF): ARANCIONE 2.1V TIP. a IF=20mA
Se il LED con resistenze da 250 OHM, il LED è pilotato con una tensione di 5V e la corrente operativa MAX è 20mA.
COLORE LED:
LUNGHEZZA D'ONDA DOMINANTE ( A D): VERDE 568 nm TIP. a VF=5V
CORRENTE DIRETTA (IF): VERDE 12 mA TIP. a VF=5V
LUNGHEZZA D'ONDA DOMINANTE ( A D): GIALLO 588 nm TIP. a VF=5V
CORRENTE DIRETTA (IF): GIALLO 13 mA TIP. a VF=5V
