Articolo: |
7499010211A Jack modulare RJ45 |
Famiglia: |
Serie LAN WE-RJ45 |
Velocità dati: |
100BASE-TX |
Trasformatore integrato: |
Con |
Funzione Poe: |
Non PoE |
Campioni: |
Disponibile gratuitamente |
Articolo: |
7499010211A Jack modulare RJ45 |
Famiglia: |
Serie LAN WE-RJ45 |
Velocità dati: |
100BASE-TX |
Trasformatore integrato: |
Con |
Funzione Poe: |
Non PoE |
Campioni: |
Disponibile gratuitamente |

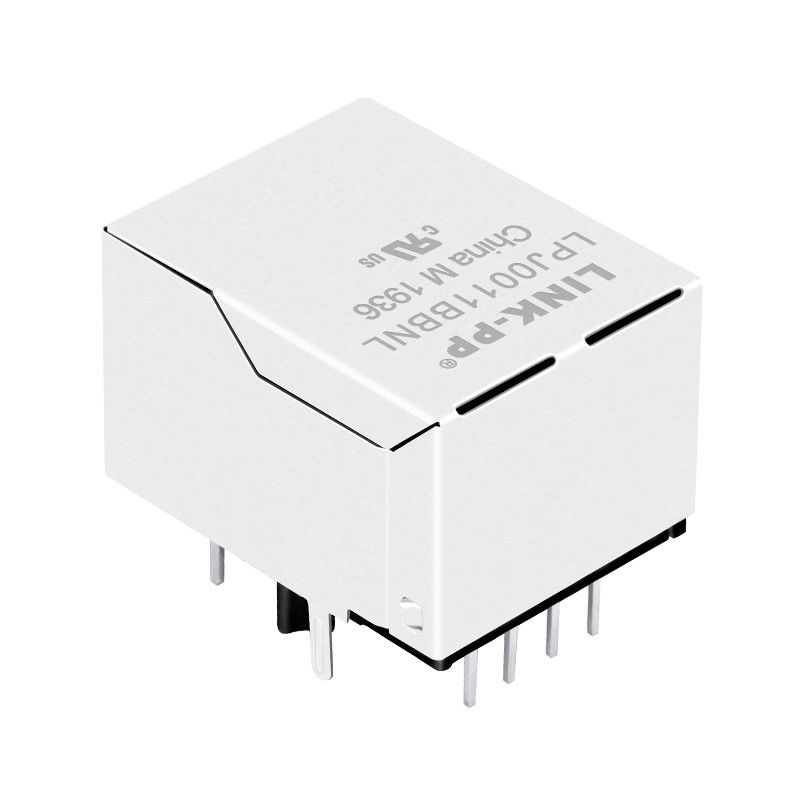

Il Wurth 7499010211A è un connettore RJ45 a singola porta (1x1) con magnetici integrati progettato per applicazioni 100BASE-TX. Presenta un fermo a linguetta verso il basso, LED verde-giallo per l'indicazione dello stato e montaggio through-hole (THT) per un fissaggio sicuro alla PCB.
|
Codice articolo |
Cross Made In China |
Produttore |
Descrizione |
|
7499010211A |
LPJ-0011BBNL |
LINK-PP |
Jack RJ45 100BASE-TX con magnetici integrati |
|
|
|||
|
Orientamento connettore |
Tipo di montaggio |
Magnetici |
Colore LED |
|
Angolo retto |
Through Hole |
Con |
G/Y |
|
|
|||
|
Materiale alloggiamento plastica |
Materiale schermatura |
Materiale contatti |
Schermatura |
|
Termoplastico PA66 Nero |
Ottone |
Bronzo fosforoso |
Schermato |
| Proprietà | Simbolo | Condizioni di test | Valore | Unità | Tol. |
|---|---|---|---|---|---|
| Induttanza | L | 100 kHz/ 100 mV | 350 | µH | min. |
| Tensione di prova di isolamento | V_T | 1 min. | 2250 | V (DC) | min. |
| Perdita di inserzione | IL | 1-100 MHz | -1 | dB | max. |
| Perdita di ritorno | RL | 1-30 MHz | -18 | dB | min. |
| Perdita di ritorno | RL | 30-60 MHz | -12 | dB | min. |
| Perdita di ritorno | RL | 60-80 MHz | -10 | dB | min. |
| Perdita di ritorno | RL | 80-100 MHz | -10 | dB | min. |
| Diafonia | CT | 1-60 MHz | -30 | dB | min. |
| Diafonia | CT | 60-100 MHz | -30 | dB | min. |
| Rapporto di reiezione di modo comune | CMRR | 1-30 MHz | -30 | dB | min. |
| Rapporto di reiezione di modo comune | CMRR | 30-60 MHz | -30 | dB | min. |
| Rapporto di reiezione di modo comune | CMRR | 60-100 MHz | -30 | dB | min. |
| Rapporto spire | n | — | 1:1 | — | ±2% |
| Velocità dati | — | — | 100BASE-TX | — | — |
| Parametro | Specifiche |
|---|---|
| Materiale alloggiamento | Termoplastico |
| Materiale contatti | Stagno con placcatura in oro |
| Spessore placcatura oro | 30 µin (0.76 µm) |
| Altezza sopra PCB | 13.49 mm |
| Direzione porta | Linguetta verso il basso |
| Stile di montaggio | Through-Hole |
| Materiale schermatura | Lega di rame |
| Grado di infiammabilità | UL94-V0 |
• Non si raccomanda di conservare i connettori RJ45 LINK-PP per più di 12 mesi. Tra gli altri effetti, i terminali possono essere influenzati e degradati, con conseguente scarsa saldabilità. Pertanto, tutti i prodotti devono essere utilizzati entro 12 mesi dalla data di spedizione.
• Non esporre i moduli alla luce solare diretta.
• Le condizioni di conservazione specificate nell'imballaggio originale si applicano al tempo di conservazione dei componenti e non al tempo di transito.
Il Würth Elektronik 7499010211A è un connettore RJ45 a porta singola con magnetici integrati progettato per reti Ethernet 10/100Base-T.
Integra il trasformatore Ethernet e il choke di modo comune all'interno del connettore, riducendo lo spazio sulla PCB e semplificando la progettazione del circuito.
Il 7499010211A supporta Ethernet da 10 Mbps e 100 Mbps (10/100Base-T).
È conforme agli standard Fast Ethernet IEEE 802.3u, rendendolo adatto per router, switch e apparecchiature di rete integrate.
Sì. Il connettore include:
Questi magnetici integrati migliorano l'integrità del segnale e riducono le interferenze elettromagnetiche (EMI).
Il 7499010211A include due LED integrati:
I LED sono posizionati a sinistra e a destra della porta per un facile monitoraggio dello stato.
Questo connettore utilizza montaggio PCB through-hole con orientamento ad angolo retto (90°).
Questo design offre:
L'intervallo di temperatura operativa tipico del 7499010211A è: 0°C a +70°C
Questo lo rende adatto per apparecchiature di rete commerciali standard.
Le applicazioni tipiche includono:
Sì. Sono disponibili alternative compatibili RJ45 MagJack da altri produttori, inclusi modelli progettati con la stessa:
Ad esempio, il LINK-PP LPJ0011BBNL è progettato come sostituto compatibile per il 7499010211A in molti progetti Ethernet.
