Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: HR911105A
Documento: LPJ0011FBNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Negotiable & Discounted
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: 3-5 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Numero di parte: |
HR911105A |
Numero di porte: |
1 |
Pacchetto: |
Attraverso il buco |
Temperatura operativa: |
0°C~+70°C |
PoE: |
10/100 Mbps |
Velocità: |
Porta di interfaccia wireless |
Tensione di isolamento: |
1500 Vrm (min) |
OCL: |
350 µH min a 100 kHz, 8 mA |
Numero di parte: |
HR911105A |
Numero di porte: |
1 |
Pacchetto: |
Attraverso il buco |
Temperatura operativa: |
0°C~+70°C |
PoE: |
10/100 Mbps |
Velocità: |
Porta di interfaccia wireless |
Tensione di isolamento: |
1500 Vrm (min) |
OCL: |
350 µH min a 100 kHz, 8 mA |

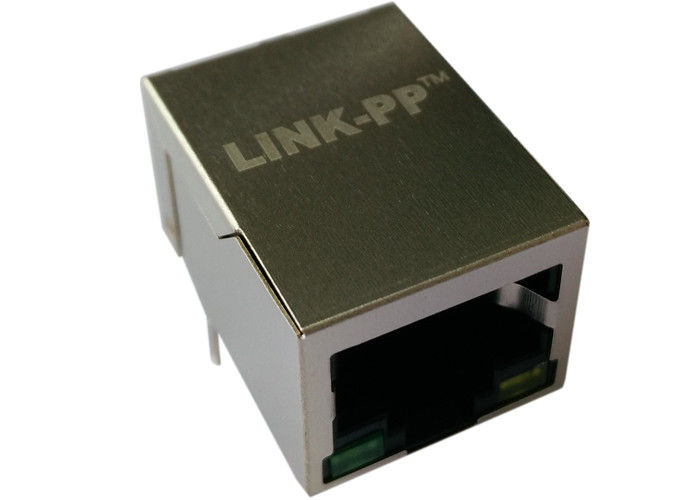

HR911105A è un connettore RJ45 10/100Base-T conveniente con magnetici integrati, indicatori LED e isolamento 1500Vrms, ideale per progetti Ethernet compatti.
| Parametro | Valore |
|---|---|
| Tipo di connettore | RJ45 (8P8C) |
| Configurazione porta | 1x1 |
| Tipo di montaggio | Through-Hole (THT) |
| Orientamento | Angolo retto (Side Entry) |
| Schermatura | Schermato (alloggiamento metallico) |
| LED | Verde + Giallo |
| Placcatura contatti | Placcato oro |
| Alloggiamento | Termoplastica ad alta temperatura |
| Parametro | Specifiche tipiche | Condizione |
|---|---|---|
| Rapporto spire (1CT:1CT) | Trasformatore di segnale | – |
| OCL (Induttanza a circuito aperto) | ≥ 350 µH | @ 100 kHz, 100 mV, 8 mA |
| Tensione di isolamento | 1500 Vrms | Primario verso secondario |
| Perdita di inserzione | ≤ –1.0 dB | 0.3–100 MHz |
| Perdita di ritorno | ≥ 20 dB (1–10 MHz) ≥ 16 dB (10–30 MHz) ≥ 12 dB (30–60 MHz) ≥ 10 dB (60–80 MHz) | Conforme a IEEE 802.3 |
| Diafonia (NEXT) | ≥ 40 dB (1–30 MHz) ≥ 35 dB (30–60 MHz) ≥ 30 dB (60–100 MHz) | – |
| Reiezione di modo comune | ≥ 30 dB (1–50 MHz) ≥ 20 dB (50–150 MHz) | – |
| Temperatura operativa | 0 °C a +70 °C | – |
