Singolo PIN di SMT 10/100Base-T 16 del trasformatore di isolamento di Ethernet del porto di LP1188NL

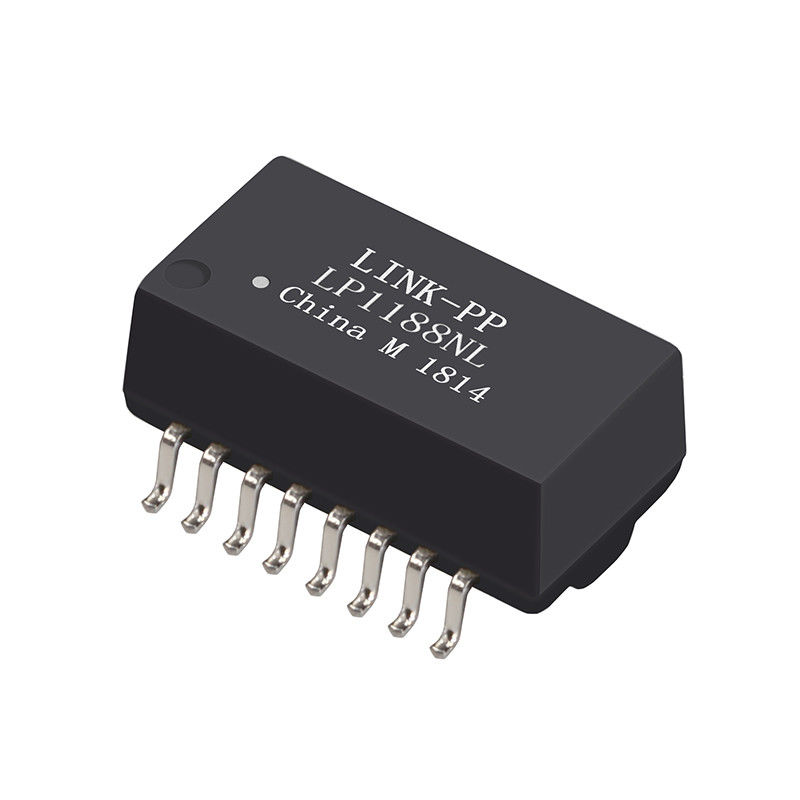

Visualizzazione del modulo di trasformatore di isolamento SMD Ethernet a singola porta LP1188NL


IlLP1188NLè un modulo magnetico Ethernet a singola porta ad alte prestazioni progettato per supportare10/100 Base-TLa velocità di trasmissione dei dati in retemontatura a superficie a 16 pin(SMD) modulo, offre isolamento galvanico, abbinamento di impedenza e funzionalità di integrità del segnale tra un PHY Ethernet e l'interfaccia del cavo a coppia contorta.È progettato per l'affidabilità in embedded, applicazioni Ethernet industriali e di consumo.


Caratteristiche chiave

• Supporta 10 velocità di rete Base-T e 100 Base-TX.
• Configurazione a porta singola (1x10/100), SMD a 16 pin.
• Rapporto di rotazione: 1 CT: 1 CT (sia da lato trasmettitore che da lato ricevente) per un accoppiamento ottimizzato.
• Intervallo di temperatura di funzionamento: ¥40 °C a +85 °C per un'ampia tolleranza ambientale.
• Per la sicurezza e l'isolamento delle apparecchiature, il valore di Hi-Pot (isolamento) è tipicamente di 1500 Vrms (minimo).
• Conforme agli standard IEEE 802.3 (10/100 Base-T), RoHS, REACH, UL, ISO9001/14001 certificato (attraverso la produzione LINK-PP).
• Disegno magnetico ad alte prestazioni open-frame, ottimizzato per la soppressione EMI, layout compatto della scheda e compatibilità SMT.

Specifiche elettriche @ 25°C

Considerazioni di progettazione e selezione

• Confermare il requisito di velocità di rete: se il sistema richiede Gigabit (1000 Base-T) o superiore, selezionare di conseguenza; LP1188NL è ottimizzato per 10/100 Base-T.
• Assicurarsi che il layout del PCB sia adatto al posizionamento del trasformatore vicino al percorso magnetico PHY o RJ45 per una migliore integrità del segnale.
• Considerare la tensione nominale di isolamento rispetto all'ambiente di sicurezza/regolamentazione del sistema.
• Verificare l'idoneità del profilo di reflusso (SMT) e dell'altezza massima del componente, tenendo conto dei vincoli dell'alloggiamento.
• Se è richiesta la capacità PoE (Power-over-Ethernet), assicurarsi che l'interfaccia magnetica e RJ45 siano valutate di conseguenza (LP1188NL significa NON-PoE).

Numero di parti dei moduli magnetici correlati:
