Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LP5014NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$0.8
Imballaggi particolari: T&R
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Numero parte: |
LP5014NL |
Marchi compatibili: |
Wurth |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
Dual |
Poe: |
Non |
Tipo di montaggio: |
Smt |
Rapporto di curva: |
1: 1 |
Intervallo di temperatura operativo: |
-40 ° C a +85 ° C. |
Numero parte: |
LP5014NL |
Marchi compatibili: |
Wurth |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
Dual |
Poe: |
Non |
Tipo di montaggio: |
Smt |
Rapporto di curva: |
1: 1 |
Intervallo di temperatura operativo: |
-40 ° C a +85 ° C. |

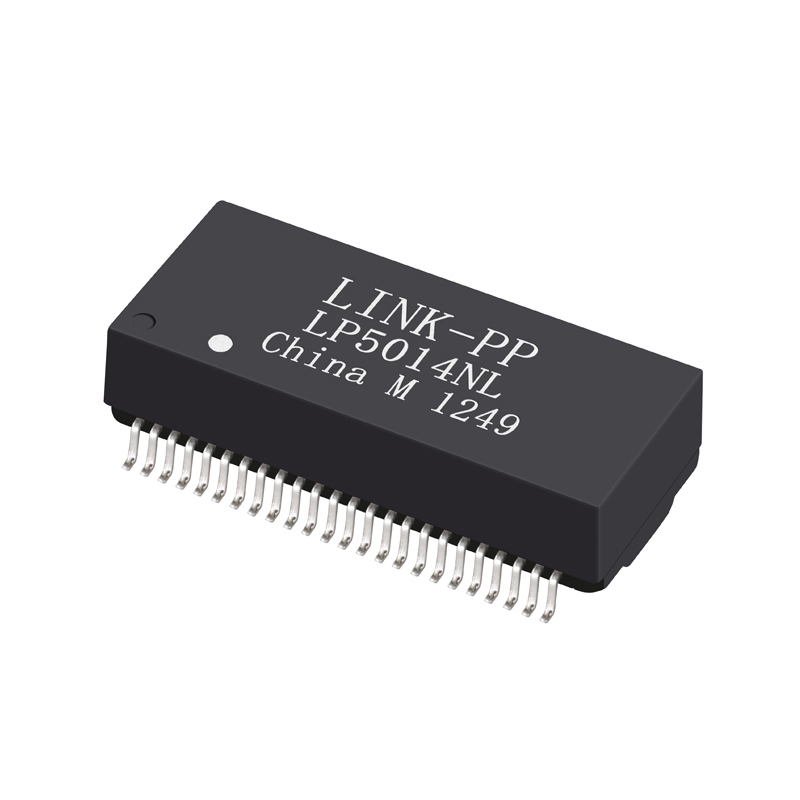

Il LP5014NL di LINK-PP è un trasformatore di isolamento Ethernet Gigabit a doppia porta progettato per applicazioni LAN 10/100/1000Base-T.
Offre un'eccellente integrità del segnale, un elevato isolamento e robuste prestazioni di soppressione EMI — ideale per schede di interfaccia di rete, switch, router e sistemi Ethernet industriali.
| Parametro | Dettagli |
|---|---|
| Codice articolo | LP5014NL |
| Produttore | LINK-PP |
| Descrizione | Trasformatore Ethernet Dual Port 1000BASE-T, rapporto di spire 1:1, package SMT |
| Serie | XFMR 1000BASE-T Dual Port 1:1 SMT |
| Tipo di trasformatore | Trasformatore di isolamento e interfaccia dati |
| Applicazione | Ethernet 10/100/1000Base-T (Non-PoE) |
| Rapporto di spire (TX / RX) | 1CT : 1CT |
| Costruzione | Open Frame |
| Nuclei per porta | 16 |
| Tipo di montaggio | Montaggio superficiale (SMT) |
| Dimensioni (L × P × A) | 28,00 mm × 16,20 mm × 7,00 mm |
| Temperatura di esercizio | –40 °C a +85 °C |
| Altezza del package (pollici/mm) | 0,276" / 7,00 mm |
| Lunghezza del package (pollici/mm) | 1,102" / 28,00 mm |
| Larghezza del package (pollici/mm) | 0,638" / 16,20 mm |
| Velocità | 1000BASE-T |
| Numero di porte | Dual |
| Rilevamento automatico della polarità | Supportato (Auto-MDI/MDIX) |
| Conformità RoHS / REACH | Sì |
| Tensione di isolamento | 1500 Vrms (min) |
| Prezzo unitario | Contatta Vendite LINK-PP per un preventivo |
| Casi d'uso tipici | Switch Ethernet, NIC, Router, Media Converter, Gateway |
| Parametro | Specifiche tipiche |
|---|---|
| Perdita di inserzione | 1–100 MHz: ≤ 1,0 dB (max) |
| Perdita di ritorno (min) | 1–30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60–80 MHz: 12 dB 100 MHz: 10 dB |
| Diafonia (min) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (min) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| Tensione di isolamento | ≥ 1500 Vrms |
| Temperatura di esercizio | –40 °C ~ +85 °C |
