Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LP6062ANL
Documento: LP6062ANL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$1.2
Imballaggi particolari: T&R
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
P/n: |
LP6062ANL |
Tipo: |
Trasformatore LAN PoE+ |
hipot: |
1500 Vrms 1 mA 1 secondo |
Dimensione: |
17,60x12,20x6,00mm |
Temperatura massima di riflusso: |
250°C per 5 secondi |
Marchi compatibili: |
Impulso |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
Separare |
Poe: |
PoE+ |
Tipo di montaggio: |
Smt |
Rapporto di curva: |
1: 1 |
intervallo di temperatura operativa: |
-40 ° C a +85 ° C. |
P/n: |
LP6062ANL |
Tipo: |
Trasformatore LAN PoE+ |
hipot: |
1500 Vrms 1 mA 1 secondo |
Dimensione: |
17,60x12,20x6,00mm |
Temperatura massima di riflusso: |
250°C per 5 secondi |
Marchi compatibili: |
Impulso |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
Separare |
Poe: |
PoE+ |
Tipo di montaggio: |
Smt |
Rapporto di curva: |
1: 1 |
intervallo di temperatura operativa: |
-40 ° C a +85 ° C. |

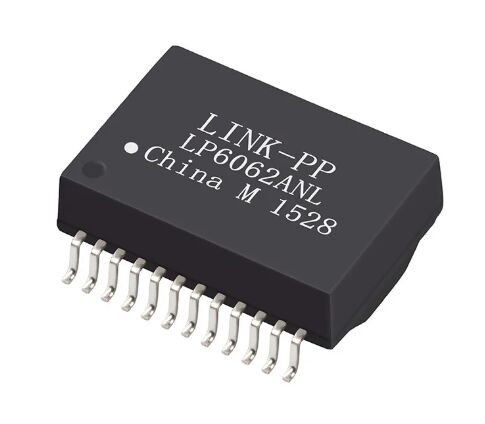

Il...LINK-PP LP6062ANLè un modulo di trasformatore LAN Gigabit Ethernet ad alte prestazioni progettato per10/100/1000BASE-Tapplicazioni conPoE+ (IEEE 802.3at)Progettato per l'affidabilità, l'integrità del segnale e le prestazioni EMI, questo modulo magnetico a 24 pin è ideale per apparecchiature di rete, dispositivi SOHO, progetti LOM, sistemi industriali,e applicazioni di telecomunicazione.
| Parametro | Specificità |
|---|---|
| Rapporto di rotazione (TX/RX) | 1CT:1CT ± 5% |
| OCL (100 kHz, 100 mV, 11 mA) | ≥ 350 μH |
| Perdita di inserimento (1 ‰ 100 MHz) | ≤ 1 dB |
| Risultato di perdita | 1°30 MHz: ≥ ¥16 dB30 ¥60 MHz: ≥ ¥12 dB60 ¥80 MHz: ≥ ¥10 dB80 ¥100 MHz: ≥ ¥8 dB |
| Trasmissione transversale (1 ‰ 100 MHz) | ≥ 30 dB |
| Rifiuto in modalità comune (1 ‰ 100 MHz) | ≥ 30 dB |
| Corrente continua di linea di bilanciamento | Max 720 mA @ 57 VDC continuo |
| Ipotesi | 1500 Vrms, 1mA, 1 secondo |
| Temperatura di funzionamento | -40°C a +85°C |
I prodotti LINK-PP sono conformi ai principali standard mondiali, garantendo sicurezza, affidabilità e responsabilità ambientale:
Il nostro flusso di produzione ad alta precisione garantisce prestazioni elettriche stabili e qualità costante in tutte le soluzioni LAN Magnetics e RJ45.
I sistemi di prova all'avanguardia garantiscono che ogni trasformatore LAN soddisfi gli standard di EMI, integrità del segnale e affidabilità di livello industriale.
