Dettagli del prodotto
Luogo di origine: Cina
Marca: Link-pp
Certificazione: UL, Reach, RoHs, ISO19001, ISO14001
Numero di modello: LPJG0926HENLS4R
Documento: LPJG0926HENLS4R.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100 pezzi
Prezzo: $0.22 - $1.2
Imballaggi particolari: Nastro adesivo
Tempi di consegna: Circa 1-2 settimane
Termini di pagamento: TT, NET30/60/90 Giorni, Western Union
Capacità di alimentazione: 10 mila pezzi a settimana
Tipo di prodotto: |
connettore RJ45 con magnetismo integrato 1000 base-T |
Numero di porti: |
1x1 |
Chiusura: |
Giù. |
Tipo di montaggio: |
Attraverso il buco |
Poe: |
Sostenere il PoE+ |
Velocità: |
10/100/1000 di base-t |
LINGUETTE DI EMI: |
Senza |
Opzione LED: |
Verde/giallo |
Intervallo di temperatura di esercizio: |
0°C a 70°C |
Lunghezza (pollici/mm): |
0.837/21.25 |
Larghezza (pollici/mm): |
0.627/15.93 |
Altezza (pollici/mm): |
0.524/13.30 |
Tipo di prodotto: |
connettore RJ45 con magnetismo integrato 1000 base-T |
Numero di porti: |
1x1 |
Chiusura: |
Giù. |
Tipo di montaggio: |
Attraverso il buco |
Poe: |
Sostenere il PoE+ |
Velocità: |
10/100/1000 di base-t |
LINGUETTE DI EMI: |
Senza |
Opzione LED: |
Verde/giallo |
Intervallo di temperatura di esercizio: |
0°C a 70°C |
Lunghezza (pollici/mm): |
0.837/21.25 |
Larghezza (pollici/mm): |
0.627/15.93 |
Altezza (pollici/mm): |
0.524/13.30 |

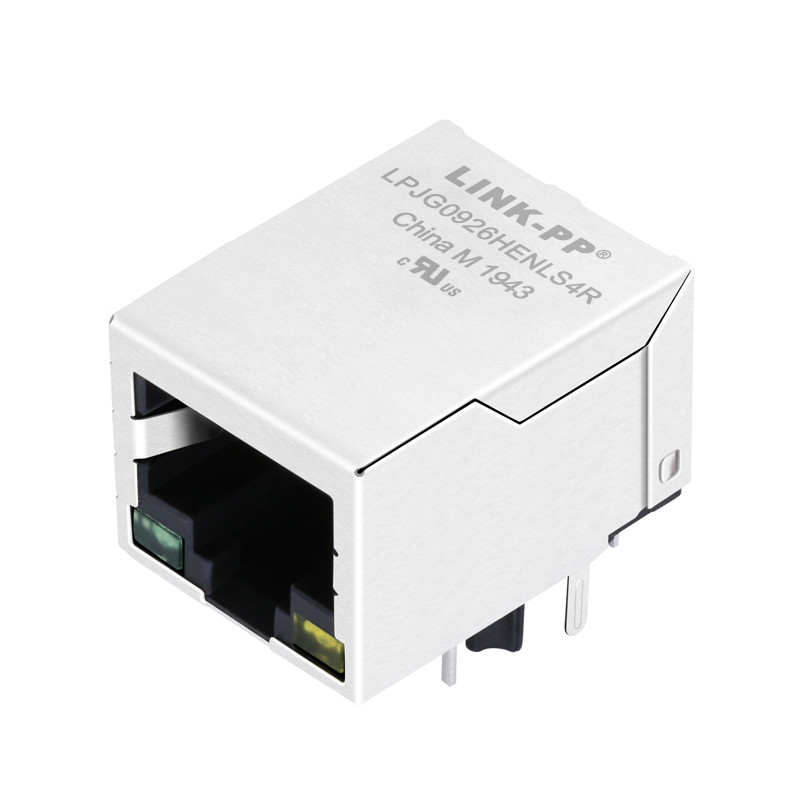

I connettori RJ45 LINK-PP con magnetici integrati offrono prestazioni eccellenti e schermatura EMI per le interfacce Ethernet. Questi jack Ethernet RJ45 offrono velocità di prestazioni 10/100/1000BaseT fino a 10 Gb con o senza capacità PoE/PoE+. Molte configurazioni di porte 1xN e 2xN e un intervallo di temperature operative esteso da -40°C a +85°C, rendono i jack RJ45 LINK-PP adatti per uso industriale. La serie 0926 Integrated Magnetics RJ45 fornisce pin THT per la saldatura a onda e reflow. Tra questi, LPJG0926HENLS4R adotta la tecnologia Through-Hole Reflow:
|
Codice articolo |
LPJG0926HENLS4R |
|---|---|
|
Rapporto di trasformazione (±5%) |
Primario∶Secondario = 1CT∶1CT |
|
Induttanza OCL |
350uH MIN @100KHz/0.1V,8mA DC Bias 120uH MIN @100KHz/0.1V,18mA DC Bias |
|
Perdita di inserzione |
-1.0dB MAX @1-100MHz -1.2dB MAX @100-125MHz |
|
Perdita di ritorno |
-16dB MIN @1-40MHz -12dB MIN @40-60MHz -10dB MIN @60-80MHz -8dB MIN @80-100MHz |
|
Diafonia |
-30dB MIN @1-100MHz |
|
Reiezione in modo comune a modo comune |
-30dB MIN @1-100MHz |
|
Corrente/Tensione nominale CC pin pse |
720mA MAX @57VDC (Continuo) |
|
Isolamento LATO PHY al LATO Linea |
1500Vrms |
|
Temperatura di esercizio |
0℃ a 70℃ |
|
NOTE |
|
|
1. Progettato per supportare applicazioni come SOHO (ADSL modem), LAN-on-Motherboard (LOM), hub e switch. 2. Soddisfa le specifiche IEEE802.3at. 3. Materiali del connettore: Alloggiamento: termoplastico PA46+30%G.F UL94V-0 Contatto: bronzo fosforoso C5210R-EH Spessore = 0,35 mm Pin: ottone C2680R-H Spessore = 0,35 mm Schermo: SUS 304-1/2H Spessore = 0,2 mm Placcatura dei contatti: oro 6 micro-pollici min. nell'area di contatto. 4. Temperatura massima di reflow: 250℃, 5 sec. 5. Certificazione UL: numero di file E484635. |
|
Preriscaldamento:
Temperatura (Ta-Tb): 150-200℃
Tempo (t1-t2): 60-180s
Temperatura di mantenimento: 217℃
Tempo (TL): 60-150s
Temperatura massima (Tp): 250 (+0/-5℃)
Tempo massimo (Tp): 5s
La velocità media: 3℃/S Max
La velocità media di raffreddamento: 6℃/S Max
Da 25℃ ai prodotti fuori dal forno: 6 minuti Max
Unità di imballaggio: 100 pezzi/bobina
Modalità di imballaggio: nastro trasportatore
Unità scatola esterna: 600 pezzi/6 bobine/scatola
Peso netto: 4,5 kg
Peso lordo: 7 kg
