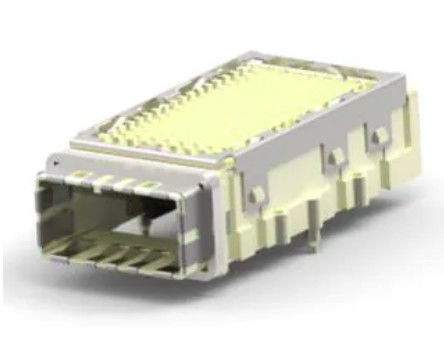

2149157-1 CXP Assetto del contenitore 125Gb/s Max con dissipatore di calore

Scopri il 2149157-1 CXP RCPT Kit W/Heat Sink, un raccordo sigillato di recipienti CXP a 84 posizioni con terminale per foro press-fit, velocità di dati di 125 Gb/s,e contenimento EMI per applicazioni di segnali ad alte prestazioni.

Caratteristiche chiave dell'assemblaggio a gabbia da 2149157-1 125Gb/s

• Sistema di contenitori CXP con dissipatore di calore integrato
• 84 posizioni, singola porta, configurazione 1 x 1
• Supporta velocità di trasmissione fino a 125 Gb/s
• Costruzione sigillata per una migliore protezione
• Contenitore EMI con guarnizione elastomerica
• Terminazione con press-fit a foratura per il fissaggio sicuro del PCB
• Disegno di profilo standard con altezza 14,37 mm
• Materiale di alloggiamento con classificazione UL 94V-0
• Imballaggio in vassoio per agevolare la produzione

Le specifiche tecniche:

Materiale e specifiche meccaniche

• Classificazione del prodotto primarioStagno su nichel
• Materiale della gabbia:Acciaio inossidabile
• Materiale di alloggiamento:UL 94V-0 Polimero a cristalli liquidi (LCP)
• Linea centrale (Pitch):0.8 mm [0,03 pollici]
• Spessore raccomandato del PCB:1.57 mm [0,062 in]
• Applicazione del circuito:Segnale

2149157-1 CXP Applicazioni in gabbia:

• Schede di controllo e server
• Commutatori di rete
• Router
• Immagazzinamento direttamente collegato (DAS)
• Reti collegate all'archiviazione (SAN)
• Storage collegato alla rete (NAS)
• Dispositivi di memorizzazione

Nota:

1. I connettori sono progettati per funzionare in una gamma di temperature compresa tra -40° e 85°C.
2. L'assemblaggio CXP Receptacle è specificamente configurato per prodotti utilizzati nell'industria delle comunicazioni. NON deve essere utilizzato per applicazioni di interconnessione di componenti periferici (PCI).
3. L'alloggiamento del connettore e i chicklet (parti che tengono i contatti dei perni conformi) sono termoplastici stampati, UL 94-V-0.Tutti i contatti di pin conformi nel connettore sono realizzati in lega di rame rivestita con nichelIl dispositivo è realizzato in zinco pressofuso. Il tappo per la polvere è realizzato in zinco pressofuso.
4. L'esposizione prolungata alla luce ultravioletta può deteriorare la composizione chimica del materiale di collegamento.
5. L'insieme di connettori deve rimanere nel contenitore di trasporto fino a quando non sia pronto per l'uso per evitare la deformazione dei contatti dei perni e dei pali di montaggio conformi.I gruppi di connettori devono essere utilizzati prima di, per evitare la contaminazione dello stoccaggio che potrebbe influire negativamente sulle prestazioni.

- Sì.

Domande frequenti su 2149157-1 CXP Cage

1- A cosa serve il 2149157-1?

Il 2149157-1 è utilizzato comeAssemblaggio del serbatoio CXPper le applicazioni di interconnessione di segnali ad alta velocità nelle apparecchiature di rete e di comunicazione.

2Il 2149157-1 include un lavandino termico?

Sì, la parte viene fornita con unscaricatore di calore, che aiuta a sostenere la gestione termica in ambienti operativi impegnativi.

3Il 2149157-1 e' un connettore sigillato?

Sì, questo serbatoio èsigillato, che contribuisce a migliorare la protezione e l'affidabilità del sistema.

4Qual e' la velocita' dei dati del 2149157-1?

La velocità massima di trasmissione è125 Gb/s.

5Che tipo di terminazione PCB utilizza?

Si utilizzaper il calcolatore a foraturaterminazione per il montaggio sicuro del PCB.
