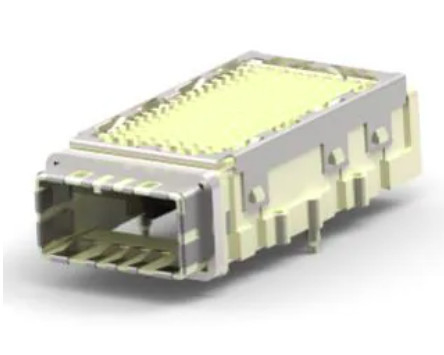

CXP Receptacle Assembly 2149157-1 125Gb/s Max con dissipatore di calore

Caratteristiche chiave dell'assemblaggio a gabbia da 2149157-1 125Gb/s

• Interfaccia CXP standard conforme a InfiniBand CXP 12x QDR e IEEE 100 Gbps Ethernet

• Fornisce 12 canali di 12,5 Gbps per 150 Gbps di larghezza di banda totale in un assemblaggio press-fit in un pezzo

• Impronta migliorata (EF), impronta dual-sourced offre una riduzione del cross-talk

• Il connettore e la gabbia preassemblati (un pezzo) permettono di posizionare la scheda in un solo passo

• Guarnizioni EMI all'apertura della lunetta e molle EMI per il contenimento plug-to-receptacle

• Le gabbie CXP possono essere montate dal ventre al ventre (possono essere applicate su entrambi i lati della tavola)

• L'offerta comprende molteplici opzioni di dissipatori di calore, tubi di luce e EMI/piatti di polvere per adattarsi alle applicazioni dei clienti

Le specifiche tecniche:

2149157-1 CXP Applicazioni in gabbia:

• Schede di controllo e server
• Commutatori di rete
• Router
• Immagazzinamento direttamente collegato (DAS)
• Reti collegate all'archiviazione (SAN)
• Storage collegato alla rete (NAS)
• Dispositivi di memorizzazione

Nota:

1. I connettori sono progettati per funzionare in una temperatura compresa tra -40° e 85°C.
2. L'assemblaggio del ricevitore CXP è specificamente configurato per prodotti utilizzati nell'industria delle comunicazioni. NON deve essere utilizzato per applicazioni di interconnessione di componenti periferici (PCI).
3. L'alloggiamento del connettore e i chicklet (parti che tengono i contatti dei perni conformi) sono termoplastici stampati, UL 94-V-0.Tutti i contatti di pin conformi nel connettore sono realizzati in lega di rame rivestita con nichelIl dispositivo è realizzato in zinco pressofuso, il tappo per la polvere è realizzato in zinco pressofuso.
4. L'esposizione prolungata alla luce ultravioletta può deteriorare la composizione chimica del materiale di collegamento.
5. L'insieme di connettori deve rimanere nel contenitore di trasporto fino a quando non sia pronto per l'uso per evitare la deformazione dei contatti dei perni e dei pali di montaggio conformi.I gruppi di connettori devono essere utilizzati prima di, per evitare la contaminazione dello stoccaggio che potrebbe incidere negativamente sulle prestazioni.
