62F-1201YGD2NL 1X2 RJ45 connettore con 10/100 base-TX magnetica

100Base-Filter 1x2 Tab-Down Jack 62F-1201YGD2NL

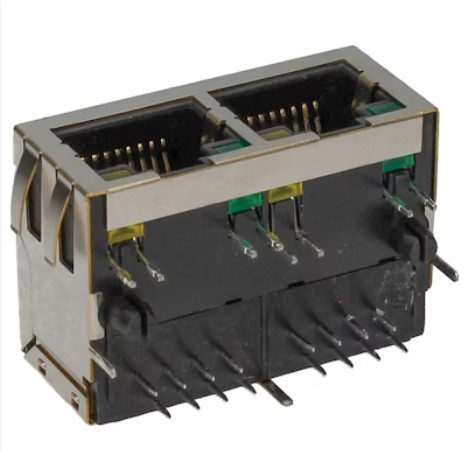

Visualizzazione del connettore 2F-1201YGD2NL RJ45:

Il 62F-1201YGD2NL è un connettore RJ45 ad alte prestazioni dotato di un jack a tappe 1x2 con componenti magnetici Base-TX integrati 10/100.Questo connettore femminile è stato progettato per la tecnologia THT e fornisce connessioni affidabili e robuste per varie applicazioni di rete.

Caratteristiche:

Le specifiche del connettore 1X2 RJ45:

1.Caratteristiche fisiche:

• Allineamento: 90°
• Tipo di connessione: PCB THT (tecnologia Through-Hole)
• Protezione: sì
• Tipo di blocco: blocco a serratura
• Altezza: 13,6 mm
• Categoria di rete: CAT 5
• Numero di porti: 2
• Numero di posizioni/contatti: 8P8C
• LED: verde a sinistra, giallo a destra
• Placcaggio di contatto: 6 micro-pollici d'oro nella zona di contatto
• Materiale di alloggiamento: termoplastico UL94V-0
• Materiale di contatto/scudo: lega di rame
• Scaldo: nichel

2.Specifiche elettriche (a 25°C):

• Ratio di rotazione (± 2%): TX=1CT:1CT, RX=1CT:1CT
• Induttanza (100KHz/0,1V @ 8mA): 350μH MIN
• Perdita di inserimento (dB TYP): -1,2dB (0,3-100MHz)
• Perdita di ritorno (dB TYP):
  • -18dB (1-10MHz)
  • -16dB (30MHz)
  • -12dB (60-80MHz)
• Interferenza (dB TYP):
  • -40 dB (1-10MHz)
  • -35dB (30-60MHz)
  • -30dB (60-100MHz)
• CMR (dB TYP):
  • -30dB (1-50MHz)
  • -20dB (50-130MHz)
• Potenza massima: 1500Vrms MIN
• Temperatura di funzionamento: da 0°C a +70°C
• Conformità RoHS: Sì

62F-1201YGD2NL Meccanica:

62F-1201YGD2NL Schemi:

Nota:

1Questo connettore supporta varie applicazioni, tra cui SOHO (modem ADSL), LAN-on-Motherboard (LOM), hub e switch.

2- conformità alle specifiche IEEE 802.3.

3. Costruito con materiali di alta qualità, tra cui alloggiamento termoplastico UL94V-0, contatti in lega di rame e copertura da scudo al nichel.

4La temperatura di punta raccomandata per la saldatura a onde è massima di 265°C per non più di 5 secondi.
