Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: HC-027
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1400 pezzi
Prezzo: $0.06-$1.5
Imballaggi particolari: Nastro e bobina: 1400 pezzi / bobina, 7000 pezzi / cartone
Tempi di consegna: Circa 1-2 settimane
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 6KK/Mese
Numero della parte: |
HC-027 |
Numero di porto: |
Porto unico |
No, le spine.: |
12 |
Tasso di dati: |
10/100Base-T |
Pacco meccanico: |
SMD |
Temperatura di funzionamento: |
0°C~80°C |
Distanze: |
8.4mm |
Larghezza: |
9.47 mm |
Altezza: |
2.2 mm |
Passo di Pin: |
1.27mm |
Numero della parte: |
HC-027 |
Numero di porto: |
Porto unico |
No, le spine.: |
12 |
Tasso di dati: |
10/100Base-T |
Pacco meccanico: |
SMD |
Temperatura di funzionamento: |
0°C~80°C |
Distanze: |
8.4mm |
Larghezza: |
9.47 mm |
Altezza: |
2.2 mm |
Passo di Pin: |
1.27mm |

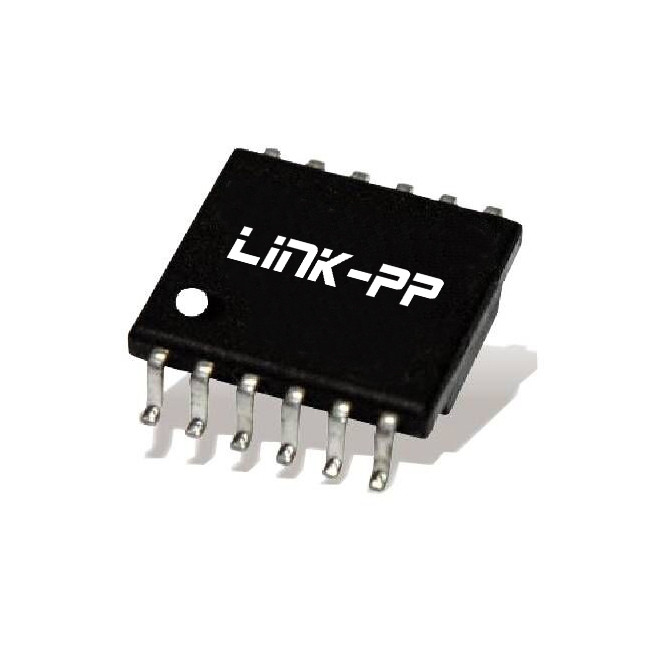

1. Trasformatore Ethernet ad alte prestazioni progettato per applicazioni 10/100Base-T.
2. L'HC-027 è pienamente conforme alla RoHS, garantendo che non contenga materiali pericolosi.
3Il trasformatore non contiene materiali proibiti dalla norma SS-00259.
4. RoHS massimo valore di saldatura di 260 °C per 3 ~ 5 secondi.
5. Progettato per soddisfare i requisiti di saldatura a reflusso a infrarossi (IR), garantendo durata e affidabilità durante la produzione.
6. Risponde alle specifiche IEEE 802.3, garantendo prestazioni stabili nelle applicazioni di rete.
7Le sue dimensioni compatte e il suo design robusto lo rendono adatto a vari sistemi di rete industriali e commerciali moderni.
|
Tipo |
Impedanza di passaggio basso di bilanciamento 100Ω |
|
Ratio di tornitura ((±5%) |
TX/RX = 1CT:1CT |
|
Perdita di inserimento |
-1,1 dB MIN @ 0,1 ~ 125 MHz |
|
Risultato di perdita |
-16 dB MIN @ 1~40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz |
|
Proporzione di rigetto del modo comune |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
Parla in croce |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz
|
|
OCL |
350 uH MIN. ((100KHz,100mV) |
|
Cw/w |
25 pF Max. ((100KHz,100mV) |
|
DCR |
1-2 e 5-6 PIN: 1,0 Ω Max. 7-8 e 11-12 PIN: 1,5 Ω Max. |
| CASE Pin | Sn Spessore 5 μm min. |
|
Test dell'ipopotamo |
1500VAC (60s / 10mA) |
| Temperatura di funzionamento | 0°C a +80°C |
| MSL | 2 |
HC-027 Classificazione Profili di reflusso:
| Caratteristica del profilo | Assemblaggio senza piombo | |
| Tasso medio di incremento (t) | 3°C / secondo Max. | |
| Precalore Temperatura min. Temperatura massima. Tempo (min a max) (t) |
150 °C 200 °C 60-180 secondi |
|
| Ts max. a TL Tasso di incremento |
3°C / secondo Max. | |
| Tempo mantenuto sopra Temperatura (TL) Tempo (tL) |
217 °C 60-150 secondi |
|
| Temperatura di picco (Tp) Tempo entro 5 °C della temperatura massima effettiva. |
260 +0 / -5 °C Da 3 a 5 secondi |
250 +0 / -5 °C Da 20 a 40 secondi |
| Ramp-down | 6°C / secondo Max. | |
| Tempo da 25 °C a temperatura massima | 8 minuti al massimo. | |
