J0G-0001NL 1000BASE-T Low Profile RJ45 Connector 1x1 Tab-Up

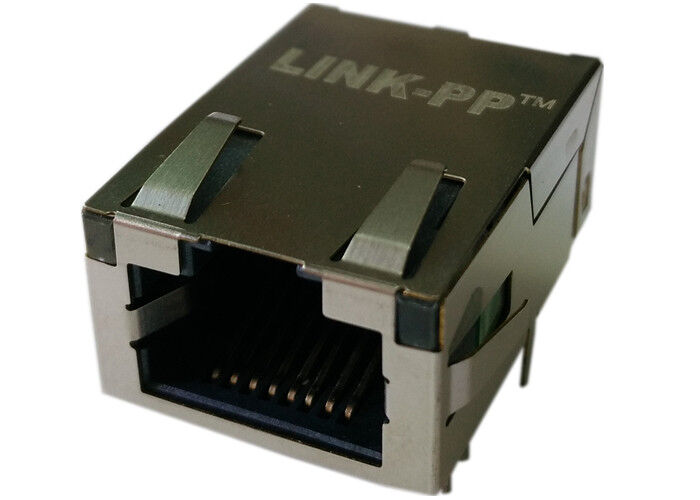

Il J0G-0001NL PulseJack Low Profile 1x1 Tab-Up combina l'interfaccia RJ45 e il magnetismo in una singola soluzione integrata.e supportano prestazioni di segnale stabili in ambienti Ethernet 1000BASE-T.

La sua configurazione orizzontale con le schede EMI laterali e a bassa altezza lo rendono particolarmente adatto per progetti che necessitano di un uso efficiente dello spazio senza sacrificare le prestazioni elettriche.Se state cercando un connettore J0G-0001NL PulseJack Low Profile 1x1 Tab-Up RJ45, questa parte è costruita per una connettività Ethernet Gigabit affidabile in hardware di rete esigente.

J0G-0001NL Specifiche del connettore RJ45 a basso profilo

Caratteristiche principali di J0G-0001NL PulseJack

Il J0G-0001NL PulseJack Low Profile 1x1 Tab-Up offre una forte combinazione di durata meccanica e prestazioni elettriche:

• Supporto per Ethernet Gigabit 1000BASE-T
• Magnetico integrato RJ45 1x1 a porta singola
• Progettazione blindata per una migliore soppressione dell'EMI
• Costruzione a basso profilo e con un'impronta minima
• Fabbricazione in cui il materiale è utilizzato per la fabbricazione di apparecchiature per il trasporto di merci
• Indicatori LED integrati
• Conforme alla norma IEEE 802.3
• 350μH OCL minima con corrente di bias di 8mA
• RoHS conforme
• Temperatura nominale di saldatura a onde: 260°C

J0G-0001NL Fogli di dati

J0G-0001NL Fogli di dati - SCHEMATICO

J0G-0001NL Fogli di dati - PRESENTAZIONE DELLA PRESENTE

Specificativi elettrici @ 25°C - Temperatura di funzionamento 0°C a +70°

Il J0G-0001NL PulseJack Low Profile 1x1 Tab-Up è progettato per prestazioni stabili nell'intervallo di frequenza Gigabit Ethernet.

1Condizioni di esercizio

• Temperatura di funzionamento: da 0°C a +70°C
• Tensione di isolamento: 2250 VDC
• Rapporto di giri: 1CT:1CT
• Tensione di prova di ipot: 1500Vrms a 60 Hz per 1 minuto

2. Dati sulle prestazioni

Perdita di inserimento (TX/RX): 1 ‰ 100 MHz: -1,2 dB

Perdita di rendimento:

• 1 ̊10 MHz: -18 dB
• 30 MHz: -18 dB
• 60 ∼ 80 MHz: -12 dB
• 80-100 MHz: -10 dB

Intercettazione:

• 10 MHz: -40 dB
• 32 ̊65 MHz: -35 dB
• 65-1000 MHz: -30 dB

Rifiuto in modalità comune: 1 ̊125 MHz: -30 dB

Questi valori rendono il J0G-0001NL RJ45 MagJack adatto per progetti di rete che richiedono un'integrità del segnale affidabile e una forte soppressione del rumore.

Specifica del materiale di J0G-0001NL 1000BASE-T Low Profile RJ45

Il J0G-0001NL PulseJack Low Profile 1x1 Tab-Up utilizza materiali di qualità per supportare l'affidabilità a lungo termine:

1Scudo.

• Materiale: ottone
• Finitura: 20 ‰ 40 μ pollici di nichel su ottone

2. Contatti

• Materiale: bronzo fosforo
• Area di rivestimento: 15 μ inchi d'oro su 30 ‰ 80 μ inchi di nichel
• Area di saldatura: finitura opaca di stagno su nichel

3. alloggi

• Materiale: termoplastici
• Indice di infiammabilità: UL 94 V-0

4. Rating MSL: 1

Perché scegliere il J0G-0001NL Low Profile 1x1 PulseJack?

Se hai bisogno di un connettore RJ45 compatto e robusto con magnetismo integrato, il J0G-0001NL è una scelta pratica per i moderni progetti Ethernet.

• Struttura a basso profilo con risparmio di spazio
• Trasmissione Ethernet Gigabit affidabile
• Magnetismo integrato per semplificare la progettazione dei PCB
• Miglioramento delle prestazioni EMI da parte della costruzione blindata
• Adatti a una vasta gamma di applicazioni di rete e di calcolo

Questo rende il J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ideale per gli ingegneri che cercano di migliorare l'efficienza del layout mantenendo le prestazioni elettriche.
