Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO9001,SGS,UL,CE,REACH
Numero di modello: HFJ14-1G01ER-L11RL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.11-$12
Imballaggi particolari: Scaffale
Tempi di consegna: Stoccaggio
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 208K/Mese
Categoria di prodotto: |
Collegamento multiporto RJ45 |
Configurazione delle porte: |
1x4 |
Protezione: |
Protezione |
Applicazioni: |
10/100/1000 di base-t |
Tipo di montaggio: |
Attraverso il buco |
Temperatura di funzionamento: |
0-70℃ |
Stile di chiusura: |
Saldatura |
Colore LED L / R: |
Verde / Verde |
Pistola: |
2.54 mm |
Lunghezza del prodotto: |
590,09 mm |
Categoria di prodotto: |
Collegamento multiporto RJ45 |
Configurazione delle porte: |
1x4 |
Protezione: |
Protezione |
Applicazioni: |
10/100/1000 di base-t |
Tipo di montaggio: |
Attraverso il buco |
Temperatura di funzionamento: |
0-70℃ |
Stile di chiusura: |
Saldatura |
Colore LED L / R: |
Verde / Verde |
Pistola: |
2.54 mm |
Lunghezza del prodotto: |
590,09 mm |
Caratteristiche chiave di Gigabit RJ45 Multi Port Jack
★Compatibilità Ethernet:Supporta Gigabit (10/100/1000) Ethernet, conforme agli standard IEEE 802.3ab.
- Sì.Induttanza:350 μH OCL minima a 8 mA di distorsione della corrente continua su tutta l'intervallo di temperatura.
- Sì.Connessione:30 μl di rivestimento in oro (minimo) sui contatti per una connettività affidabile.
- Sì.Esame:Il 100% dei test di conformità garantisce prestazioni costanti.
- Sì.Hi-Pot:Resiste al test di 1500 Vrms.
- Sì.Rispetto ambientale:Senza piombo e conforme alla RoHS.
- Sì.Saldatura:Compatibile con processi di saldatura a onde senza piombo per componenti a foratura.
- Sì.Durabilità:Per 1000 cicli di accoppiamento.
- Sì.Orientazione del corpo:Disegno ad angolo retto.
Materiali di HFJ14-1G01ER-L11RL 1x4 RJ45 Fastjack con LED
Le condizioni di cui all'allegato I sono le seguenti:
1. RAPPORT DI VOLTAZIONE: 1:1 ± 3%
2. OCL(100KHz,0.1V,8mADC) : 350 μH min.
3. Perdite di inserimento
1-100MHz: -1,1dB massimo
4- Ritorno perduto.
1-40MHz: -18dB min
6OMHz:-14 dB min
80 MHz:-12 dB min.
100 MHz: -10 dB min.
5. CROSSTALK
1-100MHz: 35dB tipico
6. CMR
0.1-30MHz:-50dB tipico
30-60MHz:-40dBtipico
60-100MHz: 35dB tipico
7Isolamento: 1500 Vrms

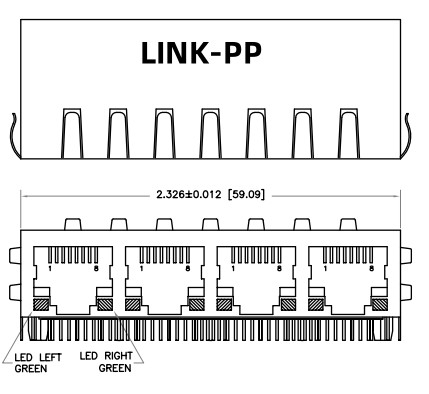

HFJ14-1G01ER-L11RL Disegno schematico elettrico
