Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ISO,ROHS,REACH
Numero di modello: 2301997-7
Termini di trasporto & di pagamento
Quantità di ordine minimo: 40 pezzi
Prezzo: $1.2 - $6.86
Imballaggi particolari: Scaffale
Tempi di consegna: 1-2 SETTEMANE
Termini di pagamento: T/T, L/C, Western Union, NET30/60/90 giorni,
Capacità di alimentazione: 5KK/mese
Tipo: |
presa magnetica rj45 |
Genere: |
Jack (femminile) |
Configurazione: |
2x1 |
Numero di posizioni/contatti per porto: |
8P8C |
Protezione: |
Protezione |
Categoria di prestazione: |
Cat 5e |
Temperatura minima di funzionamento: |
- ℃ 40 |
Temperatura massima di funzionamento: |
+ ℃ 85 |
Indice di infiammabilità: |
UL 94 V-0 |
Cicli di accoppiamento: |
Ciclo 750 |
Colore LED: |
Verde - Giallo |
Direzione scheda: |
Su e giù |
Tipo: |
presa magnetica rj45 |
Genere: |
Jack (femminile) |
Configurazione: |
2x1 |
Numero di posizioni/contatti per porto: |
8P8C |
Protezione: |
Protezione |
Categoria di prestazione: |
Cat 5e |
Temperatura minima di funzionamento: |
- ℃ 40 |
Temperatura massima di funzionamento: |
+ ℃ 85 |
Indice di infiammabilità: |
UL 94 V-0 |
Cicli di accoppiamento: |
Ciclo 750 |
Colore LED: |
Verde - Giallo |
Direzione scheda: |
Su e giù |

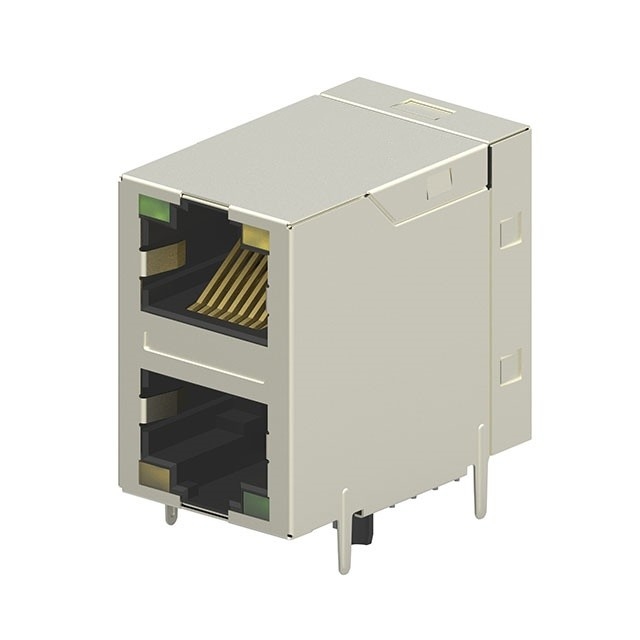

2301997-7 RJ45 con magnetismo utilizzando materiali di alta qualità.Lo scudo è in ottone con rivestimento in nichel per la resistenza alla corrosioneIl materiale di contatto è una lega di rame, con placcatura seletiva d'oro (minimo 0,76 μm o 30 μin) su 1,27 μm (50 μin) di nichel nella zona di contatto.I perni di saldatura sono rivestiti di stagno sopra il nichelInoltre, il connettore è in grado di resistere a temperature di reflusso di 260°C.
Un connettore RJ45 è un connettore RJ45 con componenti magnetici incorporati, come trasformatori e strangolazioni.e riduzione del rumore nelle reti EthernetL'integrazione dei magneti direttamente nel connettore RJ45 elimina la necessità di trasformatori separati sul PCB, risparmiando spazio e semplificando il processo di assemblaggio.Questo tipo di connettore è comunemente utilizzato nelle applicazioni Ethernet per supportare funzionalità come l'isolamento del segnale e l'impedenza di abbinamento.
| RATIO di rotazione @ 100 kHz | (P1~P2):(J1~J2) = 1:1±2% (P3~P4):(J3~J6) = 1:1±2% (P5~P6):(J4~J5) = 1:1±2% (P7~P8):(J7~J8) = 1:1±2% |
| Induttanza primaria | 350 μH MIN @100 kHz,0.1V 8mA DC BIAS |
| Resistenza a corrente continua | 1.2 OHMS MAX |
| Perdite di inserimento | 1-100MHz: -1,0dB MAX 100-125 MHz: -1,2 dB MAX |
| RITORNO DELLA PERDITA | 1-40MHz: -16dB MIN. 40-100MHz: -10dB+20log ((f/80MHz) MIN. |
| Parlare a vicenda | 1-100MHz: -30dB MIN. |
| ATTENUAZIONE di modalità comune a comune | 1-100MHz -30dB MIN. |
| Isolamento: lato PHY a lato lineare | 2250VDC |
