Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ISO,ROHS,REACH
Numero di modello: V8BR-1AX1-GH
Termini di trasporto & di pagamento
Quantità di ordine minimo: 60pcs/480pcs/1920pcs
Prezzo: $1.0 - $2.8
Imballaggi particolari: Scaffale
Tempi di consegna: 1-2 settimane
Termini di pagamento: T/T, L/C, Western Union, NET30/60/90 giorni,
Capacità di alimentazione: 5KK/mese
Parte n.: |
V8BR-1AX1-GH |
Numero di porti: |
1x1 |
Velocità: |
1000Base-T |
Tipo di montaggio: |
Attraverso il buco |
Tipo di LED: |
G/Y |
Configurazione del porto: |
Verticale |
LINGUETTE DI EMI: |
- No, no. |
VALUTAZIONE DI POE: |
4PPoE 60W |
Temperatura di funzionamento: |
-40 a 85oC |
Serie: |
Bel Magnetics |
Parte n.: |
V8BR-1AX1-GH |
Numero di porti: |
1x1 |
Velocità: |
1000Base-T |
Tipo di montaggio: |
Attraverso il buco |
Tipo di LED: |
G/Y |
Configurazione del porto: |
Verticale |
LINGUETTE DI EMI: |
- No, no. |
VALUTAZIONE DI POE: |
4PPoE 60W |
Temperatura di funzionamento: |
-40 a 85oC |
Serie: |
Bel Magnetics |

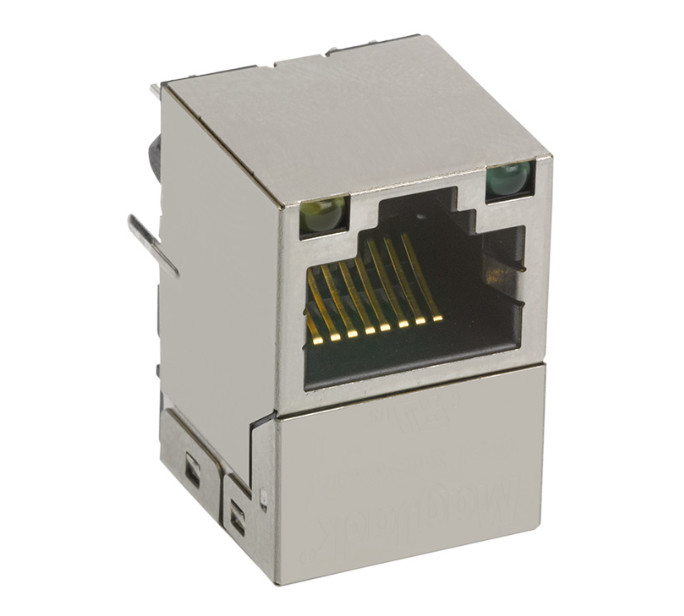

Il V8BR-1AX1-GH è un connettore RJ45 a singola porta 1x1, specificamente progettato per applicazioni Ethernet 1000BASE-T che richiedono funzionalità PoE.Una configurazione di porta verticale rende facile l'integrazione in PCB compatti mantenendo prestazioni affidabiliPuò implementare 60W PoE per raddoppiare la potenza che il suo prodotto può gestire su qualsiasi applicazione esistente, aumentando la sua velocità di 10 volte rispetto allo standard Gigabit Ethernet.Le serie di ICM a montaggio verticale sono retrocompatibili con le reti Ethernet esistenti e compatibili con tutti i principali PHY da 1GBASE-T a 10GBASE-TLe caratteristiche chiave includono LED verdi/gialli per una chiara indicazione dello stato della rete e un ampio intervallo di temperatura di funzionamento da -40°C a 85°C,garantire un funzionamento stabile sia in ambienti industriali che commercialiApplicazioni idonee includono schede madri a singola scheda, PC industriali, stampanti, schede figlie, controller industriali e qualsiasi applicazione che richieda un connettore Ethernet a montaggio verticale,dove lo spazio del consiglio di amministrazione è un premio.
| Numero della parte | V8BR-1AX1-GH |
| Rapporto di rotazione |
TP1: 1CT :1CT ± 2% TP3: 1CT :1CT ± 2% TP4: 1CT :1CT ± 2% |
| Perdita di inserimento |
0.1~1MHz: -1.0dB Max. 1~65MHz: -0,8 dB Max. 65~100 MHz: -1,0 dB al massimo. 100~125 MHz: -1,2 dB Max. |
| Perdita di rendimento |
0.5~40MHz: -18dB Min 40~100MHz: -12+20 log (f/80MHz) dB Min |
| Rifiuto della modalità comune | -30 dB Min.@1~100 MHz |
| Parla in croce | -30dB MIN. @ 1~100MHz |
| Induttanza (OCL) @ 100KHz, 0,1V, |
Canale 1 e canale 2: 350 μH Min. @8mA DC BIAS Canale 3 e canale 3: 350 μH Min. @8mA DC BIAS 120 μH Min. @19mA DC BIAS |
| Test HiPot | 2250 VDC |
