Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: RoHS,FCC
Numero di modello: AVP9014RM
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10 pezzi
Prezzo: $0.5-$0.9
Imballaggi particolari: blister
Tempi di consegna: Stoccaggio
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 6000000/mese
Data Rate: |
2.5G |
Numero di porti: |
Porto unico |
PoE: |
Current Per Pair 1000mA |
Induttanza laterale del supporto: |
180 uH min @100KHz/0,1Ve |
Operating Temperature: |
-40 to +85°C |
Isolation: |
1500Vrms |
Data Rate: |
2.5G |
Numero di porti: |
Porto unico |
PoE: |
Current Per Pair 1000mA |
Induttanza laterale del supporto: |
180 uH min @100KHz/0,1Ve |
Operating Temperature: |
-40 to +85°C |
Isolation: |
1500Vrms |

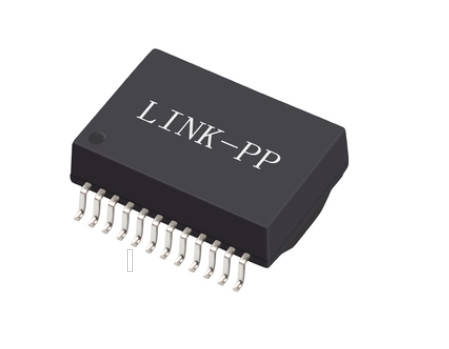

I moduli magnetici AVP9014RM sono progettati per applicazioni Ethernet 2.5G, sono conformi allo standard IEEE802.3bt, supportano applicazioni PoE con una capacità di corrente di 1,2A, soddisfano i requisiti RoHS,con una temperatura di saldatura a reflusso di 280°C, e hanno superato la certificazione UL (documento di certificazione n. E484635).
Punti salienti:
| Specifiche elettriche | Valori |
|---|---|
| Rapporto di rotazione | 1CT:1CT, ± 5% |
| OCL (induttanza minima) | 200uH Min @ 100KHz, 0,1V |
| Perdita di inserimento (dB Max) | 1-100MHz: -1.0 100-125 MHz: -1.5 |
| Perdite di ritorno (dB Min) | 1-30MHz: -16 30-100MHz: -12 100-150 MHz: -10 |
| Parla in croce | 1- 125 MHz: -25 dB Min. |
| Rifiuto in modalità comune (dB Min) | 1-125MHz: -30 |
| Rifiuto da modalità comune a modalità differenziale (dB Min) | 1-100MHz: -30 100-125 MHz: -25 |
| Isolamento Hi-Pot | 2250VDC Min @ 60S |
| Intervallo di temperatura di esercizio | -40°C ~ +85°C |
