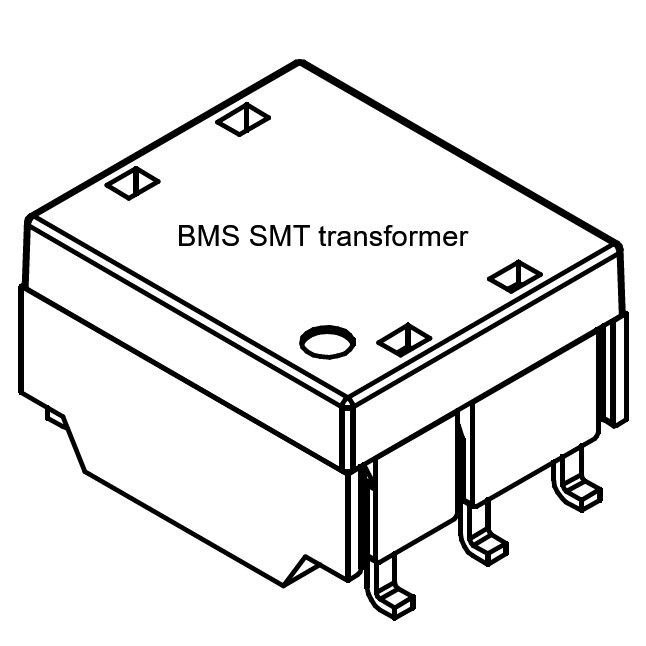

74941300 WE-BMS SMT Transformer 6PIN per sistemi di gestione delle batterie

Panoramica del trasformatore SMT WE-BMS 74941300:

IL74941300 Trasformatore WE-BMS SMTè un trasformatore di segnale di tipo automobilistico ad alte prestazioni appositamente progettato perSistemi di gestione della batteria (BMS)e infrastrutture di stoccaggio dell’energia. Caratterizzato da un rapporto di torsione 1CT:1CT, design a montaggio superficiale a 6 pin e un'eccezionale barriera di isolamento galvanico, questo componente funge da elemento critico per mantenere comunicazioni dati sicure, affidabili e prive di rumore lungo le architetture con collegamento a margherita.

Impiegando specialistiTecnologia del filo completamente isolato FIW-6, il 74941300 garantisce la mitigazione dei transitori ad alta tensione senza espandere l'ingombro dei componenti, rendendolo la scelta principale per i progettisti automobilistici di livello 1 e gli sviluppatori di energia industriale che cercano una compatibilità elettromagnetica (EMC) ottimale e la sicurezza della batteria.

Specifiche del trasformatore LAN 74941300:

74941300 Schema del trasformatore SMT:

Modello terreno consigliato: [mm]

Applicazioni di 74941300 BMS LAN Magnetico

IL74941300 Trasformatore WE-BMS SMTè utilizzato a livello globale in settori chiave che richiedono una separazione impeccabile del segnale:

1. Veicoli elettrici e ibridi (EV/HEV):Fornisce isolamento e reiezione del rumore tra le schede di monitoraggio delle celle localizzate (CMU) e l'unità centralizzata di gestione della batteria (BMU).
2. Sistemi di accumulo dell'energia (ESS):Salvaguarda i sistemi di batterie containerizzate commerciali e industriali su larga scala utilizzando ricetrasmettitori di gestione collegati in catena.
3. Gruppi di continuità (UPS):Offre collegamenti di acquisizione dati isolati in moduli di alimentazione di backup aziendali ad alta affidabilità.
4. Monitoraggio di pacchi industriali ad alta tensione:Gestisce il routing della telemetria da cellula a cellula attraverso complessi veicoli a guida automatizzata (AGV) e propulsori elettrici.

Domande frequenti Informazioni su 74941300 BMS LAN Magnetico

Se la tua priorità è un trasformatore in equilibrioassemblaggio SMT compatto,alta tensione di isolamento, Equalificazione di livello automobilistico, il 74941300 ti offre un punto di partenza molto pratico. I limiti elettrici pubblicati e il disegno meccanico semplificano la progettazione in tutta sicurezza, soprattutto nei layout BMS sensibili allo spazio.

Il supporto OEM e ODM è disponibile per aiutarti a soddisfare i requisiti di approvvigionamento, marchio e progetto.

Q1: A cosa serve il trasformatore SMT WE-BMS 74941300?

È progettato per applicazioni in sistemi di gestione della batteria in cui sono importanti il ​​trasferimento isolato del segnale, il montaggio SMT compatto e le elevate prestazioni di isolamento.

Q2: Questo trasformatore è adatto per progetti di isolamento ad alta tensione?

SÌ. La scheda tecnica elenca4300 V CCtensione di prova di isolamento,3100 V CAtensione di prova di isolamento e1000 V CCtensione di lavoro.

Q3: Qual è l'intervallo di temperatura operativa?

L'intervallo di temperatura operativa èda -40°C a +125°C.

Q4: 74941300 è un componente SMT?

SÌ. Il prodotto è mostrato come aTrasformatore SMT WE-BMSconmontaggio superficialecostruzione.

Q5: Supporta una gestione orientata alla produzione?

SÌ. La scheda tecnica elencaMSL1, che è favorevole per i flussi di lavoro di produzione e stoccaggio standard.
