Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: UL,ISO,ROHS,REACH
Numero di modello: 74941503
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10 PCS
Prezzo: negoziabile
Imballaggi particolari: Nastro e bobina
Tempi di consegna: 2 settimane
Termini di pagamento: TT, NET30/60/90 Giorni, Western Union
Capacità di alimentazione: 500K/Month
Statuto: |
Attivo |
Numero della parte: |
74941503 |
Tensione di rinforzo di isolamento: |
4500V AC |
Portos: |
1 |
Temperatura di funzionamento: |
-40 °C a +125 °C |
Montagna: |
SMT |
Statuto: |
Attivo |
Numero della parte: |
74941503 |
Tensione di rinforzo di isolamento: |
4500V AC |
Portos: |
1 |
Temperatura di funzionamento: |
-40 °C a +125 °C |
Montagna: |
SMT |

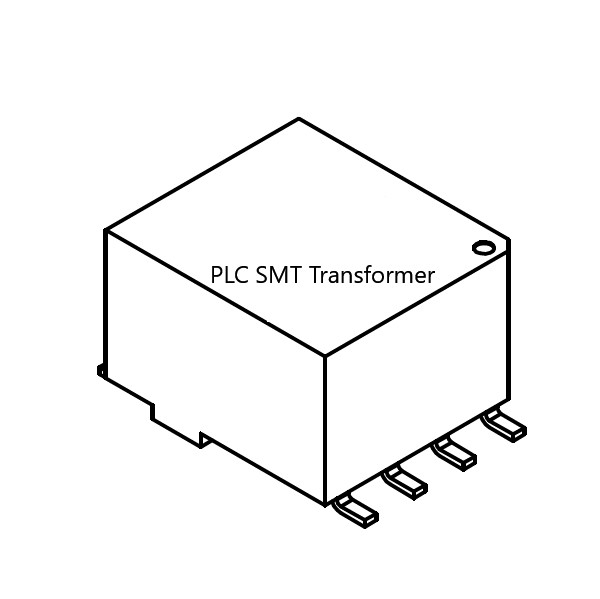

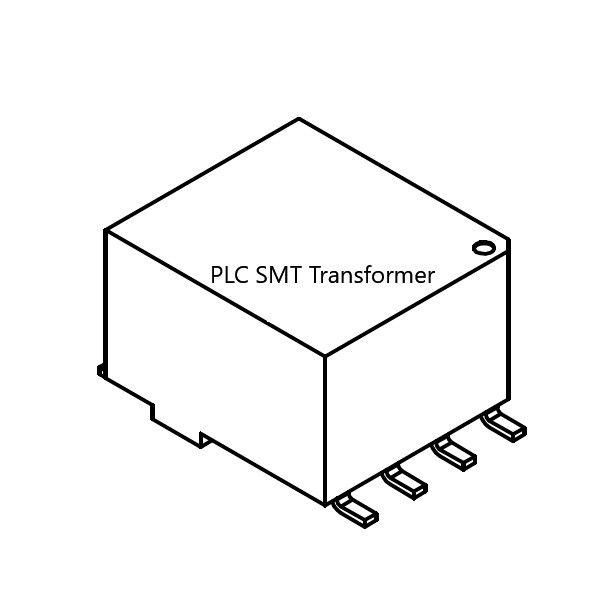

●Tipo di prodotto: Trasformatore Ethernet per la comunicazione Ethernet/Power Line
● Rapporto di rotazione:1:4:3(tolleranza ± 3%)
● Montaggio:Fabbricazione di dispositivi per il controllo delle emissioni
● Temperatura di funzionamento:-40°C a +125°C(di grado industriale/automotive)
● Alta isolamento:4500 VAC(1 min, da primario a secondario)
● Pacco:SMT a 8 pindesign compatto
● Rispetto: RoHS e REACH
| Immobili | Condizioni di prova | Valore | Unità | Tolleranza |
|---|---|---|---|---|
| Induttanza (L) | 2 MHz/100 mV (Pins 1-4) | 20 | μH | Min. |
| Induttanza di fuga (Ls) | 2 MHz/100 mV | 0.05 | μH | - Max. - Cosa? |
| Ratio di giri (n) | N3:N1:N2 | 1:4:3 | - | ± 3% |
| Tensione di prova di isolamento (Vt) | Un minuto. | 4500 | V (AC) | Min. |
| Resistenza all'isolamento (Rso) | - | 10 | MΩ | Min. |
| Resistenza in CC 1 (R?? 1) | Pin 2-3 (pin corto 5-8) | 85 | mΩ | - Max. - Cosa? |
| Resistenza a corrente continua 2 (R?? 2) | Pin 1-4 | 20 | mΩ | - Max. - Cosa? |
| Resistenza in CC 3 (R?? 3) | Pin 5-8 | 70 | mΩ | - Max. - Cosa? |
Nota:
1Le connessioni a pin sono fondamentali per le misurazioni della resistenza
2. Tolleranza del rapporto di rotazione è ± 3%
| Parametro | Specificità |
|---|---|
| Temperatura di funzionamento | -40°C a +125°C |
| Condizioni di conservazione | < 40°C; < 75% RH (in imballaggio originale) |
| livello di sensibilità all'umidità (MSL) | 1 |
| Condizioni di prova | +20°C, 33% RH (salvo specificato) |
| Norme | Stato di conformità |
|---|---|
| Approvazione RoHS | Conformità [2011/65/UE e 2015/863] |
| Approvazione REACH | Conforme o dichiarato [ (CE) n. 1907/2006] |
