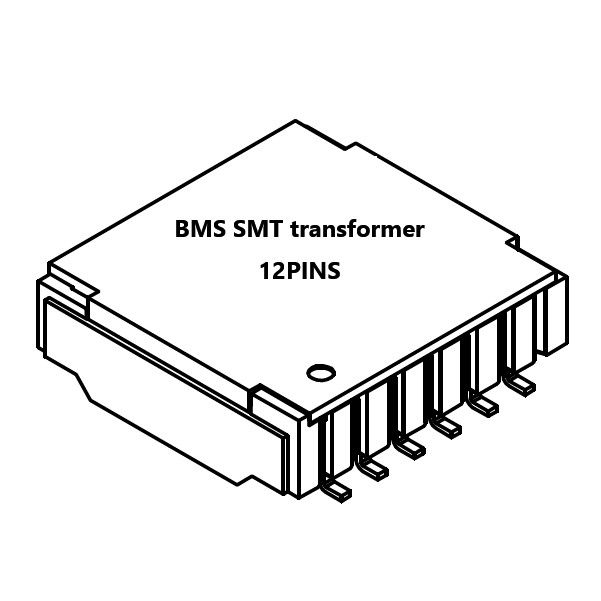

Dettagli del prodotto
Luogo di origine: HuiZhou, Cina
Marca: LINK-PP
Certificazione: RoHS Compliant
Numero di modello: 74942300
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100 pezzi
Prezzo: $0.9-$2.3
Imballaggi particolari: Nastro e bobina
Tempi di consegna: 2-3 settimane
Termini di pagamento: D/A, T/T, Western Union, MoneyGram
Capacità di alimentazione: 5KK/mese
Numero di porti: |
2 |
Pini: |
12 |
Dimensione: |
15, 1x14.7x4.75 mm |
Voltaggio di funzionamento: |
CC 1000V |
Isolamento rafforzato: |
4300V di corrente continua |
OEM/ODM: |
Sostegno |
Rapporto di rotazione: |
1CT: 1CT |
Temperatura di funzionamento: |
-40 °C fino a +125 |
Numero di porti: |
2 |
Pini: |
12 |
Dimensione: |
15, 1x14.7x4.75 mm |
Voltaggio di funzionamento: |
CC 1000V |
Isolamento rafforzato: |
4300V di corrente continua |
OEM/ODM: |
Sostegno |
Rapporto di rotazione: |
1CT: 1CT |
Temperatura di funzionamento: |
-40 °C fino a +125 |
| Immobili | Condizioni di prova | Valore | Unità | Tolleranza |
|---|---|---|---|---|
| Induttanza (L) | 100 kHz / 100 mV | 150-450 | μH | min-max. |
| Perdita di inserimento (IL) | 4 MHz | - Zero.25 | dB | - Max. - Cosa? |
| Perdita di rendimento (RL) | 4 MHz @ 100 Ω | - Venti | dB | Min. |
| Ratio di rigetto in modalità comune (CMRR1) | 1-10 MHz | - 35 anni. | dB | Min. |
| Ratio di rigetto in modalità comune (CMRR1) | 10 - 1000 MHz | - Venti | dB | Min. |
| Voltaggio di funzionamento | - | 1000 | V (DC) | - |
| Tensione di prova di isolamento (DC) | , 1 minuto | 4300 | V (DC) | Min. |
| Tensione di prova di isolamento (AC) | , 1 minuto | 3100 | V (AC) | Min. |
| Induttanza di fuga () | 100 kHz / 100 mV | 0.5 | μH | - Max. - Cosa? |
| Resistenza all'isolamento () | - | 400 | MΩ | Min. |
| Distanza libera () | - | 10 | mm | Min. |
| Distanza di scorrimento () | - | 10 | mm | Min. |
| Resistenza di corrente continua 1 (lato del trasformatore) | 450 | mΩ | - Max. - Cosa? | |
| Resistenza CC 2 (lato CMC) | 850 | mΩ | - Max. - Cosa? |
Note chiave:
L'intervallo di induttanza rappresenta i valori minimi (150 μH) e massimi (450 μH)
Tutti i voltaggi di prova di isolamento sono i valori minimi richiesti
I valori di resistenza differiscono tra il lato del trasformatore (450 mΩ max) e il lato del tipo comune (850 mΩ max)
