Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: RoHS & REACH Compliant
Numero di modello: 74942302
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10 pezzi
Prezzo: $0.7-$1.5
Imballaggi particolari: nastro e bobina
Tempi di consegna: 2 settimane
Termini di pagamento: L/C, D/A, D/P, Western Union
Capacità di alimentazione: 6000000/mese
Portos: |
2 Porti |
Numero della parte: |
74942302 |
Tensione di isolamento: |
4300VDC (1min, da primario a secondario) |
Tensione di funzionamento: |
Fino a 1000VDC |
Rapporto di rotazione: |
1:1 |
Temperatura di funzionamento: |
-40°C ~ 125°C |
Portos: |
2 Porti |
Numero della parte: |
74942302 |
Tensione di isolamento: |
4300VDC (1min, da primario a secondario) |
Tensione di funzionamento: |
Fino a 1000VDC |
Rapporto di rotazione: |
1:1 |
Temperatura di funzionamento: |
-40°C ~ 125°C |
| Categoria | Specificità |
|---|---|

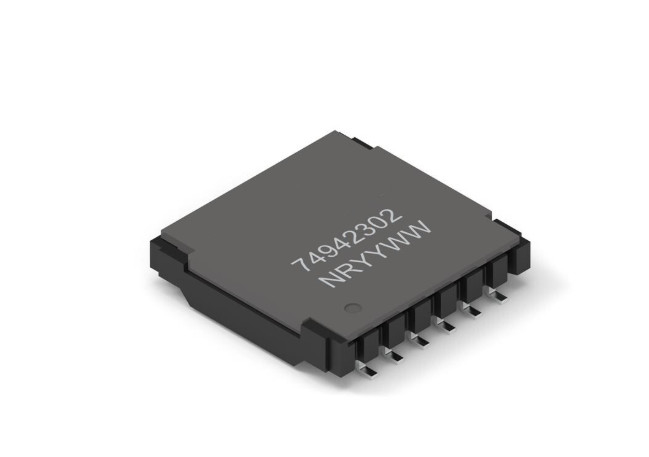

| Numero della parte | 74942302 |
| Serie | WE-BMS |
| Tipo di trasformatore | Trasformatore SMT per sistemi di gestione delle batterie |
| Tipo di montaggio | Montaggio superficiale (SMT) |
| Temperatura di funzionamento | -40°C a +125°C |
| Condizioni di conservazione | < 40°C; < 75% RH (in imballaggio originale) |
| Sensibilità all'umidità | MSL 1 |
| Induttanza (L) | 150 μH (min) a 450 μH (massimo) @ 100 kHz, 100 mV |
| Induttanza di perdita | 0.5 μH (massimo) @ 100 kHz, 100 mV |
| Perdita di inserimento (IL) | -0,25 dB (massimo) @ 4 MHz |
| Perdita di rendimento (RL) | -20 dB (min) @ 4 MHz, 100 Ω |
| CMRR (110 MHz) | -35 dB (min) |
| CMRR (10 ‰ 1000 MHz) | -20 dB (min) |
| Voltaggio di funzionamento | 1000 V di corrente |
| Tensione di isolamento | 4300 V di corrente continua (1 minuto), 3100 V di corrente alternata (1 minuto) |
| Distanza libera | 10 mm (min) |
| Distanza di scorrere | 10 mm (min) |
| Resistenza a corrente continua (lato del trasformatore) | 450 mΩ (max) |
| Resistenza CC (lato CMC) | 850 mΩ (massimo) |
| Dimensioni (L × P × H) | 15.10 mm × 15,40 mm × 3,45 mm (± 0,25 mm) |
| Materiale di base | DAP WH-9100, UL 94V-0, CTI 0 |
| Materiale di copertina | LCP E4008, UL 94V-0, CTI 3 |
| Materiale di filo | FIW-6 |
| Certificazioni | Conformità RoHS (2011/65/UE e 2015/863), conformità REACH ((CE 1907/2006), AEC-Q200 Grado 1 |
| Applicazioni | Sistemi di gestione delle batterie (BMS), sistemi di accumulo di energia, alimentatori ininterrotti (UPS), biciclette elettriche, scooter elettrici, isolamento delle interfacce industriali |
| Imballaggio | Nastro e bobina |
Non esitate acontattacifo informazioni più dettagliate.
