Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 7490140123, 7490140124, 7490140125
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$2.2
Imballaggi particolari: T&R
Tempi di consegna: Stoccaggio
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Mese
Tasso di dati: |
10/100 Base-T |
Portos: |
1 |
Stile di montaggio: |
SMT |
Rapporto di rotazione: |
1:1 |
POE: |
Non PoE |
Induttanza: |
350 uH |
Tensione di isolamento: |
1500 V RMS |
Temperatura di funzionamento: |
-40 °C a +85 °C |
Tasso di dati: |
10/100 Base-T |
Portos: |
1 |
Stile di montaggio: |
SMT |
Rapporto di rotazione: |
1:1 |
POE: |
Non PoE |
Induttanza: |
350 uH |
Tensione di isolamento: |
1500 V RMS |
Temperatura di funzionamento: |
-40 °C a +85 °C |

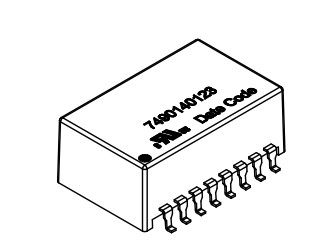

| Numero della parte | 7490140123 | 7490140124 | 7490140125 |
| Dati Rata | 10/100 Base-T | 10/100 Base-T | 10/100 Base-T |
| Numero di PIN | 16Numeri PIN | 12Numeri PIN | 24 PIN |
| Rapporto di rotazione | 11 (± 2%) | 11 (± 2%) | 11 (± 2%) |
| Induttanza | 350 μH | 350 μH | 350 μH |
| Tensione di isolamento | 1500V (RMS, 1 min) | 1500V (RMS, 1 min) | 1500V (RMS, 1 min) |
| Perdita di inserimento | -1,4 dB massimo (1 ‰ 100 MHz) | -1,2 dB massimo (1 ‰ 100 MHz) | -1,4 dB massimo (1 ‰ 100 MHz) |
| Risultato di perdita |
-14 dB min (1 ‰ 30 MHz), -9 dB min (3060 MHz), -8 dB min (60 ̊80 MHz), -7 dB min (80-100 MHz) |
-16 dB min (1 ‰ 30 MHz), -14 dB min (3060 MHz), -9 dB min (60 ̊80 MHz), -8 dB min (80-100 MHz) |
-14 dB min (1 ‰ 30 MHz), -9 dB min (3060 MHz), -8 dB min (60 ̊80 MHz), -7 dB min (80-100 MHz) |
| Relazione di rigetto del modo comune (CMRR) |
-20 dB min (1 ‰ 30 MHz), -18 dB min (3060 MHz), -15 dB min (60-100 MHz) |
|
-20 dB min (1 ‰ 30 MHz), -18 dB min (3060 MHz), -15 dB min (60-100 MHz) |
| Rapporto di rigetto del differenziale rispetto al modo comune (DCMR)) |
-30 dB min (1 ̇30 MHz), -25 dB min (3060 MHz), -20 dB min (60-100 MHz) |
-35 dB min (1 ‰ 30 MHz), -32 dB min (3060 MHz), -30 dB min (60-100 MHz) |
-30 dB min (1 ̇30 MHz), -25 dB min (3060 MHz), -20 dB min (60-100 MHz) |
| Interferenza (CT) |
-40 dB min (1 ‰ 60 MHz), -35 dB min (60-100 MHz) |
-33 dB min (1 ̇60 MHz), -30 dB min (60-100 MHz) |
-40 dB min (1 ‰ 60 MHz), -35 dB min (60-100 MHz) |
| Tipo di montaggio | SMT | SMT | SMT |
| Temperatura di funzionamento | -40°C a +85°C | -40°C a +85°C | -40°C a +85°C |
| Resistenza CC (Max) | 500 mΩ (100 kHz / 100 mV (Pins 9-16) | 1300mΩ(100 kHz / 100 mV (Pins 7-12) | 500mΩ(100 kHz / 100 mV (Pins 13-24) |
| Dimensioni (L×W×H) | 24.28 × 15,1 × 11,0 mm | 17.1 × 14,75 × 8,65 mm | 18.25 × 15,59 × 10,02 mm |
| Distanza libera | 2.5 mm | 2.5 mm | 2.5 mm |
| Distanza di trascinamento | 4 mm | 4 mm | 4 mm |
| Portos | 1 | 1 | 1 |
