Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 634108185521
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pezzo
Prezzo: $0.06-$0.9
Imballaggi particolari: T&R
Tempi di consegna: La nave oggi
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Mese
Sistema applicativo: |
Cat 3 |
Porti: |
1 |
Stile di montaggio: |
smt |
Rapporto di curva: |
1:1 |
PoE: |
Non PoE |
Scheda: |
Tab down |
Tipo di connettore: |
8p8c |
Temperatura operativa: |
-40 °C a +85 °C |
Sistema applicativo: |
Cat 3 |
Porti: |
1 |
Stile di montaggio: |
smt |
Rapporto di curva: |
1:1 |
PoE: |
Non PoE |
Scheda: |
Tab down |
Tipo di connettore: |
8p8c |
Temperatura operativa: |
-40 °C a +85 °C |

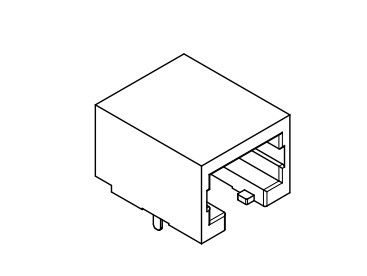

Il6341081855218P8C Low Profile RJ45 Jack prodotto da LINK-PP è un connettore Ethernet di tecnologia di montaggio superficiale (SMT) di prim'ordine specificamente progettato per disegni di circuiti stampati ad alta densità (PCB).con una lunghezza massima di 20 mm o più, di basso profilo, questo jack modulare CAT 3 garantisce una trasmissione del segnale affidabile e la stabilità strutturale per le moderne apparecchiature di telecomunicazione e dispositivi di rete.e norme ISO, è la scelta ottimale per gli ingegneri in cerca di soluzioni di connettività durature e a risparmio di spazio.
| Categoria | Specificità |
|---|---|
| Codice dell'ordine | 634108185521 |
| Tipo di connettore | 8P8C (RJ45) |
| Stile di montaggio | Montaggio superficiale (SMT) |
| Orientazione | Orizzontale (angolo retto) |
| Direzione scheda | Tap in basso |
| Protezione | Non blindato (carcassa di plastica) |
| Cicli di accoppiamento | 750 cicli (durabilità) |
| Temperatura di funzionamento | -40°C a +85°C |
| Parametro | Specificità |
|---|---|
| Corrente nominale | 1.5A |
| Voltaggio di funzionamento | 125 V CA |
| Resistere alla tensione | 1000V AC (60s) |
| Resistenza al contatto | ≤ 30mΩ (massimo) |
| Resistenza all'isolamento | ≥ 1000MΩ (min) |
| Parametro | Dimensione (mm) | Tolleranza |
|---|---|---|
| Larghezza | 15.10 | ± 0.15 |
| Profondezza | 18.10 | ± 0.15 |
| Altezza | 11.50 | ± 0.15 |
| SMT Pin Pitch | 1.27 | ± 0.15 |
| Frontale a centro Peg | 7.90 | ± 0.20 |
| Montaggio di buco per perno | 1.40 | ± 0.15 |
| Larghezza del pannello PCB | 0.80 | ± 0.15 |
| Pad Pitch | 8.89 | ± 0.15 |
| Componente | Materiale/norma |
|---|---|
| Materiale per le abitazioni | PA9T (poliammide 9T), nero |
| Indice di infiammabilità | UL94 V-0 |
| Contatti | Leghe di rame (oro su nichel) |
| Conformità ambientale | RoHS, REACH, UL approvato |
| Parametro | Specificità |
|---|---|
| Imballaggio | Tavolo (Quantità standard: 100) |
| MOQ | 1 pezzo |
Il jack SMT RJ45 634108185521 è altamente versatile e ampiamente utilizzato in vari sistemi di rete e comunicazione, tra cui:
Adatti a:
Utilizzato in:
Ideale per:
La ricerca di prezzi all'ingrosso o specifiche personalizzate per il634108185521 Low Profile RJ45 JackIl nostro team tecnico è pronto ad assistervi.
[Contact Link-PP ora]|[Richiedi campioni gratuiti]
Un connettore RJ45 a basso profilo è un jack modulare Ethernet compatto progettato con un'altezza verticale ridotta rispetto ai connettori RJ45 standard.È comunemente utilizzato nei dispositivi in cui lo spazio del PCB e le dimensioni del contenitore sono limitate.
Sì, il 634108185521 è un jack modulare SMT RJ45 progettato per il montaggio diretto della superficie del PCB.
8P8C si riferisce a otto posizioni e otto contatti.
No, questo modello e' un jack RJ45 con solo connettore, senza trasformatore integrato o magnetismo Ethernet.
I connettori RJ45 a basso profilo sono comunemente utilizzati in apparecchiature di telecomunicazione, sistemi Ethernet industriali, dispositivi incorporati e hardware di rete compatto in cui l'altezza del PCB è limitata.
Il progetto SMT consente la compatibilità con i processi di montaggio automatizzati per il montaggio di superfici.
I connettori SMT RJ45 sono montati direttamente su pad di superficie del PCB, consentendo l'assemblaggio automatico e i disegni compatti,mentre i connettori a foratura richiedono fori per PCB e forniscono una maggiore ritenzione meccanica.
