Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

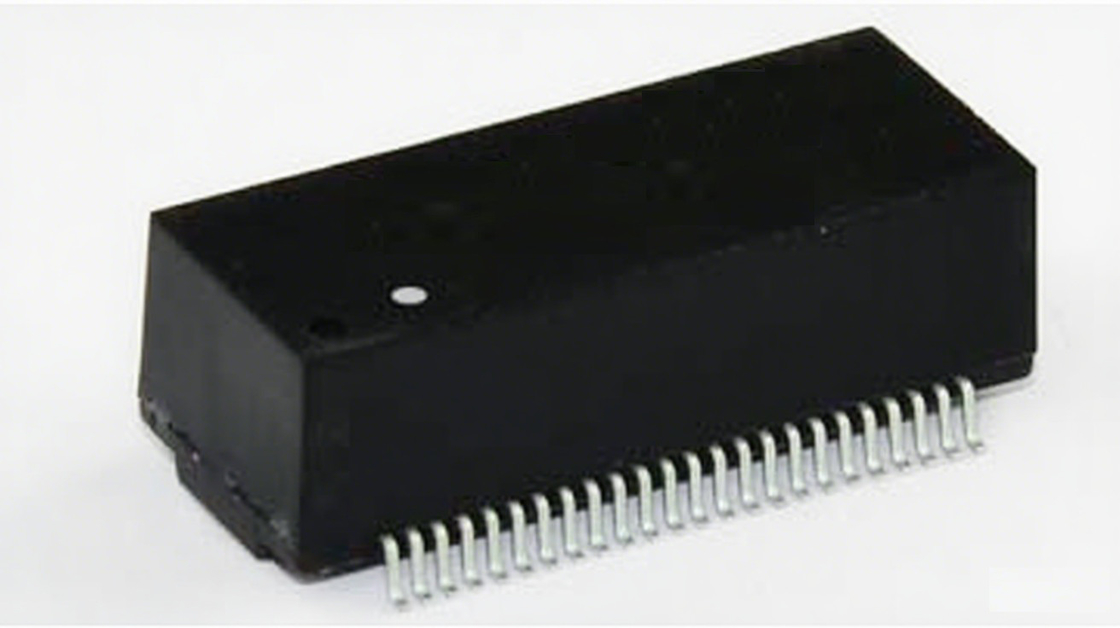

Numero di modello: HST-48002S
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/60K
Prezzo: $1.1-$16
Imballaggi particolari: Vassoio
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 180K/Mese
Numero della parte: |
HST-48001S / HST-48002S |
Serie: |
Moduli magnetici SMD a 48 pin |
Velocità: |
1000 Base-T |
Poe: |
Non PoE |
Conformità di RoHS: |
- Sì, sì. |
Temperatura di esercizio: |
0 a 70℃ |
Numero della parte: |
HST-48001S / HST-48002S |
Serie: |
Moduli magnetici SMD a 48 pin |
Velocità: |
1000 Base-T |
Poe: |
Non PoE |
Conformità di RoHS: |
- Sì, sì. |
Temperatura di esercizio: |
0 a 70℃ |
| Numero della parte | HST - 48001S | HST - 48002S |
|---|---|---|
| Perdita di inserimento | 1.0dB MAX | 1.4dB MAX |
| Perdita di ritorno (@ 100Ω) 1 - 30 MHz | - 18 anni.dB MIN | - 18 anni.dB MIN |
| Perdita di ritorno (@ 100Ω) 40 MHz | - Quattordici.4dB MIN | - Quattordici.4dB MIN |
| Perdita di ritorno (@ 100Ω) 50 MHz | - Tredici.1dB MIN | - Tredici.1dB MIN |
| Perdita di ritorno (@ 100Ω) 60 - 80 MHz | - 12dB MIN | - 12dB MIN |
| Perdita di ritorno (@ 100Ω) - 100 MHz | - 10dB MIN | - 10dB MIN |
| DCMR30 MHz | -43 anni.dB MIN | -43 anni.dB MIN |
| DCMR60 MHz | - 37.dB MIN | - 37.dB MIN |
| DCMR 100 MHz | - 33dB MIN | - 33dB MIN |
| 30 MHz | - 45 anni.dB MIN | - 45 anni.dB MIN |
| Trasmissione transversale a 60 MHz | - Quaranta.dB MIN | - 35 anni.dB MIN |
| Interferenza 100 MHz | - 35 anni.dB MIN | - TrentadB MIN |
| Ipotesi | 1500Vrms MIN | 1500Vrms MIN |
● Progettato per soddisfare i requisiti IEEE 802.3ab.
● Adatto per applicazioni non PoE.
● Induttanza primaria ((Lp) 350 uH min.@100KHz,0.1Vrms, DC 8mA.
● Induttanza di perdita (LL) 0,5 uH Max (a 100 kHz, 0,1 V).
● Induttanza di bilanciamento (BL) 1.0 uH Max (a 100 kHz, 0,1 V)
● Progettato per la saldatura a reflusso a una temperatura massima di 260 °C.
● Temperatura di funzionamento da 0°C a +70'°C, 10%~90%RH.
● conformità RoHS.
