Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: RoHS compliant
Numero di modello: 7498111001A
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1pcs, campioni gratis
Prezzo: $0.21 - $0.7
Imballaggi particolari: Vassoio
Tempi di consegna: circa 3 giorni
Termini di pagamento: TT, NET30/60/90 Giorni, Western Union
Capacità di alimentazione: 20.000 pezzi a settimana.
Numero di parte: |
7498111001A Trasformatore LAN RJ45 |
OCL: |
350 μH min |
Rapporto di curva: |
11 (Tx), 1 (Rx) |
Perdita di inserzione: |
-1.0 dB massimo. |
Materiale di base: |
Ferrite |
Placcatura dei contatti: |
100% stagno con nichel |
Area di contatto: |
15 μ" Placcatura in oro |
Alloggiamento: |
Termoplastico |
Scudo: |
50 μ" di nichel su 0,008" di lega di rame |
UL 94V-0: |
Sostegno per l'edilizia |
Numero di parte: |
7498111001A Trasformatore LAN RJ45 |
OCL: |
350 μH min |
Rapporto di curva: |
11 (Tx), 1 (Rx) |
Perdita di inserzione: |
-1.0 dB massimo. |
Materiale di base: |
Ferrite |
Placcatura dei contatti: |
100% stagno con nichel |
Area di contatto: |
15 μ" Placcatura in oro |
Alloggiamento: |
Termoplastico |
Scudo: |
50 μ" di nichel su 0,008" di lega di rame |
UL 94V-0: |
Sostegno per l'edilizia |

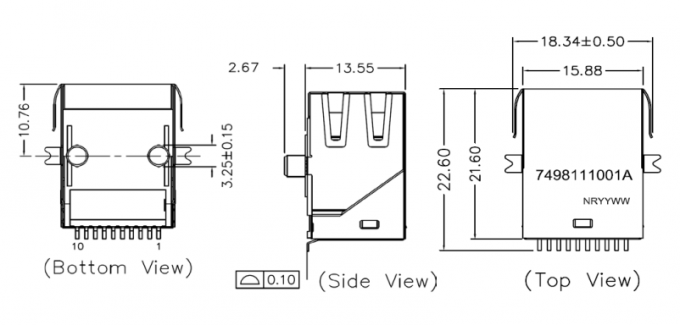

| Parametro | Valore |
|---|---|
| Codice Articolo | 7498111001A |
| Tipo | MagJack 1000BASE-T |

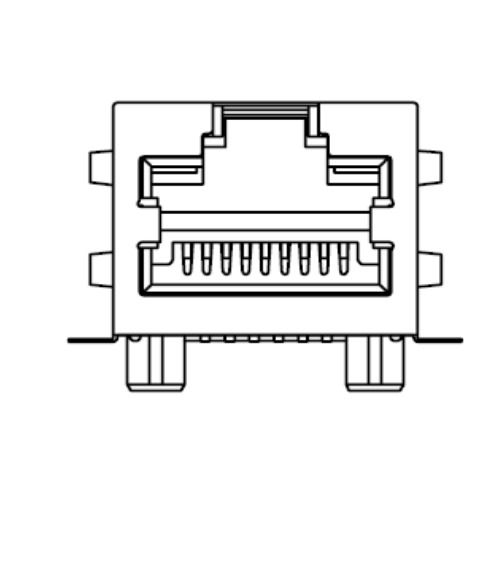

| Descrizione | Connettore RJ45 1000Base-T con trasformatore integrato |
| Supporto PoE | No |
| Porte | 1 |
| Direzione Tab | Su |
| LED | Nessun LED |
| Auto MDIX | Sì |
| Temp. Operativa | -40 °C a +85 °C |
| Applicazione |
Conforme a IEEE 802.3ab per 1000Base-T |

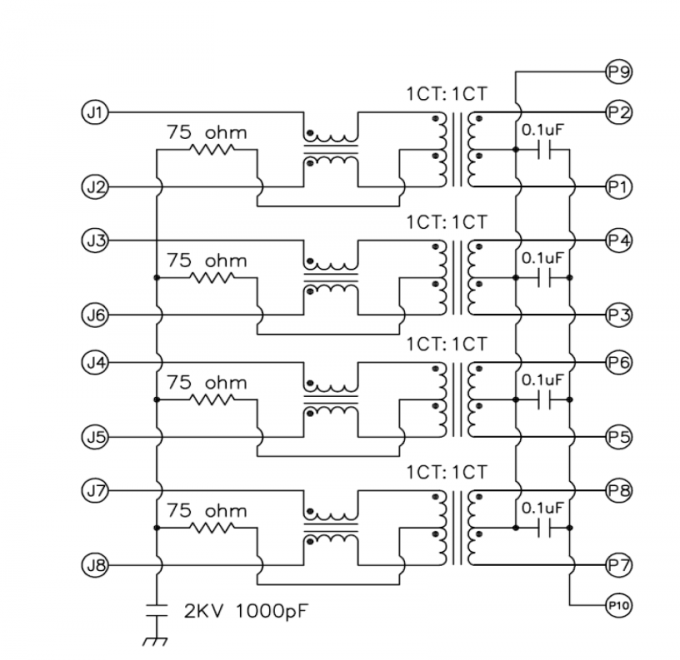

| Parametro | Specifiche |
|---|---|
| Induttanza (OCL) | 350 µH min @ 100 kHz, 100 mV, 8 mA Bias CC |
| Rapporto di spire (TR) | 1:1 (TX), 1:1 (RX) @ 100 kHz / 100 mV |
| Perdita di inserzione (IL) | -1.0 dB max (1–100 MHz) |
| Perdita di ritorno (RL) | -18 dB min (1–30 MHz) -15 dB min (30–60 MHz) -12 dB min (60–80 MHz) -10 dB min (80–100 MHz) |
| Reiezione di modo comune (CMR) | -35 dB min (1–30 MHz) -30 dB min (30–100 MHz) |
| Diafonia (CT) | -37 dB min (1–30 MHz) -32 dB min (30–60 MHz) -27 dB min (60–100 MHz) |
| Tensione di prova Hi-Pot | 1500 Vrms, 1 min |
Il trasformatore LAN 7498111001A è progettato per interfacce di rete Gigabit Ethernet (1000BASE-T). Fornisce isolamento del segnale, adattamento di impedenza e soppressione del rumore tra il PHY Ethernet e il connettore RJ45, garantendo una trasmissione dati affidabile ad alta velocità nelle apparecchiature di rete.
Le applicazioni tipiche includono switch Ethernet, router, schede di interfaccia di rete (NIC), dispositivi Ethernet industriali e sistemi di networking embedded.
Il 7498111001A è progettato per Gigabit Ethernet 1000BASE-T, supportando la trasmissione dati a 1 Gbps su cavi in rame a doppino intrecciato come Cat5e o Cat6.
Questo standard è ampiamente utilizzato nei data center, nelle reti aziendali e nei dispositivi Ethernet industriali.
Un trasformatore LAN (magnetici Ethernet) svolge diverse funzioni importanti nelle interfacce Ethernet:
Queste funzioni aiutano a garantire una comunicazione Ethernet stabile e conforme agli standard.
Sì. Il trasformatore LAN 7498111001A è progettato per funzionare con transceiver PHY Gigabit Ethernet che supportano 1000BASE-T. Può essere integrato in progetti di interfacce Ethernet in cui sono richiesti magnetici tra il PHY e il connettore RJ45.
Gli ingegneri dovrebbero verificare l'impedenza, il rapporto di spire e le linee guida di layout per garantire una compatibilità ottimale.
Il trasformatore LAN WE-RJ45LAN 7498111001A è comunemente utilizzato in:
Il suo design compatto lo rende adatto per hardware di rete ad alta densità.
Un trasformatore LAN migliora la qualità del segnale mediante:
Queste caratteristiche sono essenziali per mantenere una comunicazione Gigabit Ethernet affidabile su cavi in rame.
