Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: ISO 9001,ISO 14001,UL,SGS,REACH168
Numero di modello: 1-1840727-6
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.09-$1.85
Imballaggi particolari: 50 pezzi/1 vassoio, 20 vassoi/1 cartone, 32*30*31 cm, 8KGS (1000 pezzi)/1 cartone
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4200K-PCS/Month
Numero della parte: |
1-1840727-6 |
Configurazione del LED: |
Verde/giallo |
Velocità: |
1000Base-T |
Temperatura di esercizio: |
0 ~ + 70oC |
linguetta: |
Su! |
LINGUETTE DI EMI: |
- Sì, sì. |
Numero della parte: |
1-1840727-6 |
Configurazione del LED: |
Verde/giallo |
Velocità: |
1000Base-T |
Temperatura di esercizio: |
0 ~ + 70oC |
linguetta: |
Su! |
LINGUETTE DI EMI: |
- Sì, sì. |
| Specifiche | Dettagli |
|---|---|
| Tipo di connettore | RJ45 con magnetici integrati |
| Numero di porte | Singola (configurazione 1X1) |
| Applicazione | 1000BASE-T Gigabit Ethernet |
| Tipo di circuito | Gigabit Corrente |
| Configurazione LED | Verde/Giallo |
| Direzione linguetta | Su |
| Materiale dell'alloggiamento | Termoplastico, nero, classificazione UL 94V-0 |
| Materiale schermatura | Lega di rame con placcatura in nichel |
| Materiale dei contatti | Bronzo fosforoso con placcatura in oro |
| Corrente LED | Corrente costante a circa 20mA |
| Temperatura di esercizio | 0°C ~ 70°C |
| Tipo di montaggio | Through Hole |
| Conformità | IEEE 802.3, RoHS |
| Posizione LED | Colore | Indicazione tipica |
|---|---|---|
| LED sinistro | Verde | Stato del collegamento |
| LED destro | Giallo | Attività/Velocità |
| Dimensione | Misurazione |
|---|---|
| Lunghezza | 33,02 mm |
| Larghezza | 19,19 mm |
| Altezza | 15,01 mm |

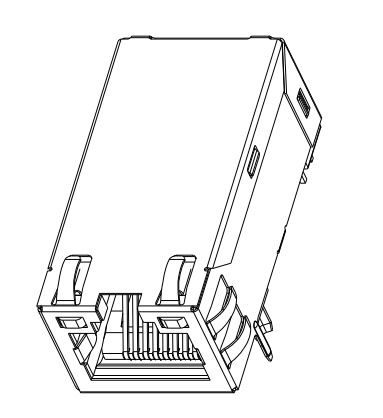

Il MagJack 1-1840727-6 presenta un design di montaggio through-hole per un'installazione sicura del PCB. L'orientamento Tab Up del connettore facilita il corretto allineamento durante l'assemblaggio, garantendo un posizionamento corretto e connessioni affidabili. L'alloggiamento termoplastico offre un'eccellente durata e resistenza al calore, rendendolo adatto a vari processi di produzione, inclusa la saldatura a onda.
Quando si progetta con il MagJack 1-1840727-6, gli ingegneri possono beneficiare di layout PCB semplificati grazie ai componenti magnetici integrati. Questa integrazione elimina la necessità di trasformatori separati e induttanze di modo comune, riducendo il numero di componenti e i potenziali punti di guasto. Il circuito Gigabit garantisce un'integrità ottimale del segnale per la trasmissione dati ad alta velocità nelle applicazioni 1000BASE-T.
