Dettagli del prodotto
Place of Origin: CHINA
Marca: LINK-PP
Certificazione: UL,ISO,ROHS,REACH
Model Number: NE8FBV-C5-LED1-S
Termini di trasporto & di pagamento
Minimum Order Quantity: Free Samples Available
Prezzo: negoziabile
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Gender: |
Female Jack |
Part Number: |
NE8FBV-C5-LED1-S |
PoE: |
up to 100 W |
LED light‑pipes: |
2 |
Mounting: |
Vertical PCB layout |
Compliant: |
CAT5e |
Operating Range: |
–30 °C to +80 °C |
Latch Lock: |
Approve |
Gender: |
Female Jack |
Part Number: |
NE8FBV-C5-LED1-S |
PoE: |
up to 100 W |
LED light‑pipes: |
2 |
Mounting: |
Vertical PCB layout |
Compliant: |
CAT5e |
Operating Range: |
–30 °C to +80 °C |
Latch Lock: |
Approve |

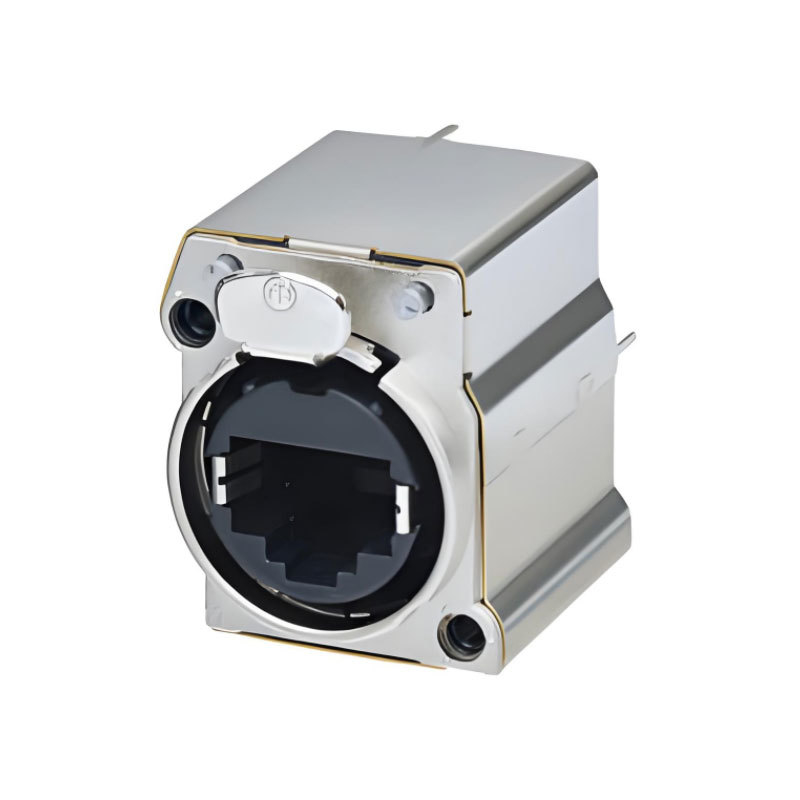

Il Specifiche NE8FBV-C5-LED1-S: è un connettore RJ45 femmina per montaggio su PCB verticale rinforzato, progettato specificamente per applicazioni di rete audio, video e illuminazione professionali. Questo connettore femmina è progettato per soddisfare le dimensioni dei pannelli standard del settore (come i layout XLR e jack da 1/4"), offrendo un ingombro ridotto, maggiore durata e bloccaggio sicuro.
Questo connettore con classificazione CAT5e include due guide luminose integrate per indicatori LED SMD, una struttura schermata e un meccanismo di bloccaggio a scatto per un accoppiamento sicuro. Supporta PoE Tipo 4 Classe 8 (100W) secondo IEEE 802.3bt, rendendolo ideale per applicazioni Ethernet ad alta potenza.
Nota: Questo connettore non è compatibile con i tipi di cavo CAT6 NE8MC6-MO e NKE6S*.
| (montaggio posteriore, installazione a vite A). | Materiali con classificazione di infiammabilità |
|---|---|
| UL 94 V-0. | Specifiche NE8FBV-C5-LED1-S: |
| Categoria | Specifiche |
| Codice prodotto | NE8FBV-C5-LED1-S |
| Tipo di connettore | RJ45, Femmina |
| Tipo di montaggio | Montaggio su PCB verticale (montaggio posteriore) |
| Ritaglio pannello | B-Series (spessore massimo pannello: 3 mm) |
| Schermatura | Sì |
| Guide luminose | 2x (per LED SMD) – Altezza LED consigliata: 0,75 mm |
| Supporto PoE | IEEE 802.3bt Tipo 4 Classe 8 (fino a 100W) |
| Trasmissione | Conforme a CAT5e (ISO/IEC 11801 e TIA/EIA 568A/B) |
| Tensione nominale | ≤ 57 V |
| Corrente nominale | 1,5 A per contatto |
| Resistenza di contatto | < 50 mΩ |
| Resistenza dielettrica | 1 kVdc |
| Resistenza di isolamento | > 0,5 GΩ |
| Gamma di frequenza | 1–100 MHz |
| Forza di inserimento/estrazione | ≤ 20 N |
| Cicli di accoppiamento | > 1000 |
| Meccanismo di bloccaggio | Blocco a scatto |
| Placcatura dei contatti | 0,2 µm Oro su Nichel |
| Materiale dei contatti | Bronzo (CuSn8) |
| Materiale del guscio | PBT G202G30 |
| Elemento di bloccaggio | Nichelato |
| Intervallo di temperatura | -30 °C a +80 °C |
| Classificazione di infiammabilità | UL 94 V-0 |
Conforme a IEC 68-2-20Conformità agli standardISO/IEC 11801-1:2017, IEC 60603-7-3, serie IEC 60512
Se hai bisogno di maggiori informazioni su NE8FBV-C5-LED1-S, non esitare a
◆ .
◆ ◆ Installazioni audio/video professionali
◆ Reti di controllo luci e palcoscenico
◆ Ethernet industriale
