Dettagli del prodotto
Place of Origin: CHINA
Marca: LINK-PP
Certificazione: UL,ISO,ROHS,REACH
Model Number: 2250742-1
Termini di trasporto & di pagamento
Minimum Order Quantity: Free samples
Prezzo: negoziabile
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |

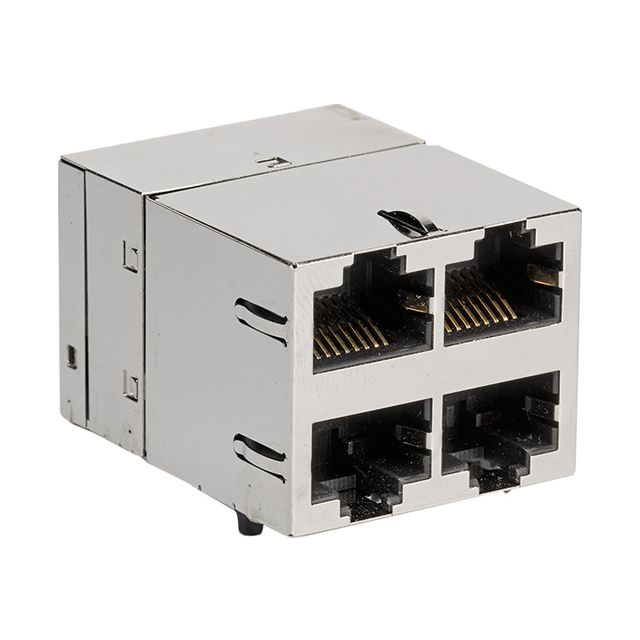

Il2250742-1è unmodulo di connettore RJ45 2x2 impilatoprogettato per2.5GBASE-T applicazioni Ethernet- E'caratterizzatoMagnetismo integrato,LED bicolori (verde/giallo)per l'indicazione del collegamento e dell'attività, emontaggio a foriconfigurazione per un attacco PCB affidabile.
Costruito per offrire alta integrità del segnale, eccellente schermatura EMI e conformità RoHS, questo connettore è ideale per dispositivi di rete di nuova generazione come switch, router, server,e sistemi di comunicazione industriale. Il prodotto soddisfaNorme di infiammabilità UL 94V-0e supporta unaprocesso di saldatura a ondecon un picco di 260°C.
Informazioni generali
| Parametro | Specificità |
|---|---|
| Numero della parte | 2250742-1 |
| Configurazione della porta | 2x2 (Inpilato) |
| Tipo di montaggio | Perforazione |
| Profil di altezza | Compensazione |
| Temperatura di funzionamento | 0°C a +70°C |
| Compatibilità RoHS | - Sì, sì. |
| Soldeggio raccomandato | Saldatura a onde (260°C massimo per 10 secondi) |
Performance elettrica e magnetica
| Parametro | Specificità |
|---|---|
| Standard Ethernet | 2.5GBASE-T |
| Ratio di rotazione (chip/cavo) | 11 (Tutte le quattro coppie, bidirezionali) |
| Impedenza | 100 Ω |
| Induttanza a circuito aperto (OCL) | 350 μH Min @ 100 kHz, 0,1 Vrms, 8mA di bias DC |
| Perdita di rendimento (RL) | ≥ 18 dB (140 MHz) |
| Perdita di inserimento (IL) | ≤ 1,0 dB (1100 MHz) |
| Tensione di isolamento | 2250 VDC per 60 secondi (tutte le porte collegate) |
◆ Compatibile con la RoHS
◆Classificazione di infiammabilità UL 94V-0
◆Adatti a processi di saldatura a onde
