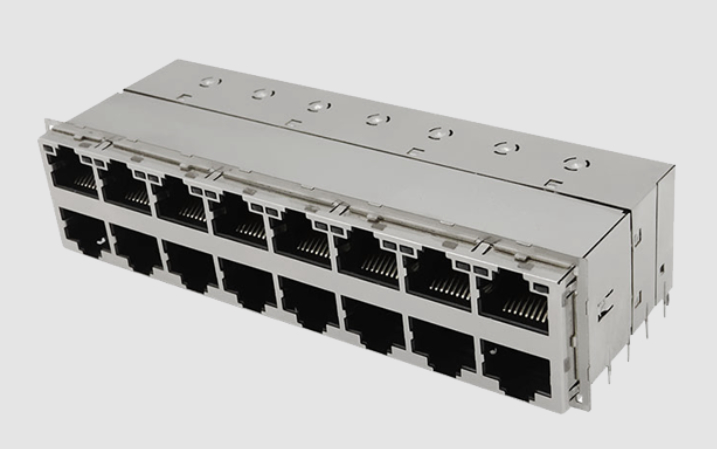

1-1840870-4 Modulo di connettore integrato RJ45 2x8 porte con LED

Il 1-1840870-4 MagJack è un connettore RJ45 2x8 impilato ad alte prestazioni con magnetici integrati, progettato per supportare le applicazioni Gigabit Ethernet 1000BASE-T. Progettato per l'affidabilità e l'efficienza, questo Modulo connettore integrato (ICM) è ideale per apparecchiature di rete, server e dispositivi di comunicazione che richiedono un design compatto e un'integrità del segnale superiore. Con la sua configurazione impilata, l'ingombro ridotto e le prestazioni elettriche affidabili, l'RJ45 2x8 1-1840870-4 è una scelta eccellente per switch di rete, router, server, sistemi Ethernet industriali e applicazioni di telecomunicazioni.

• Perdita di inserzione (IL): ≤1 dB (0.5-100 MHz)
• Perdita di ritorno (RL): ≥18 dB (0.5-40 MHz)
• Attenuazione diafonia: ≥35 dB (0.5-100 MHz)
• Rapporto di reiezione di modo comune (CMRR): ≥30 dB (0.5-100 MHz)
• Tensione di isolamento: 2250 VDC (Max), per 500 V/s, tutte le porte collegate

• Configurazione porte: Layout impilato 2x8, ottimizzato per progetti ad alta densità.
• Velocità dati: Supporta Gigabit Ethernet 1000BASE-T con compatibilità all'indietro a 10/100BASE-T.
• Prestazioni magnetiche: Impedenza 100Ω, OCL minimo 350uH, rapporto di spire 1:1 su tutte e quattro le coppie, garantendo l'integrità del segnale e la soppressione EMI.
• Indicatori LED: I LED bicolore (Verde/Giallo) forniscono uno stato chiaro di collegamento e attività per ogni porta.
• Costruzione:
  • Alloggiamento: termoplastico nero, classificazione UL 94V-0 per la resistenza alla fiamma.
  • Schermo: ottone, nichel pre-placcato con code di saldatura in stagno per la durata.
  • Contatti: bronzo fosforoso con placcatura in oro per un'affidabilità a lungo termine.
• Alette EMI: Il design integrato migliora la compatibilità elettromagnetica.
• Specifiche ambientali: Intervallo di temperatura di esercizio da 0°C a +70°C, conforme a RoHS, senza alogeni.
• Tensione di isolamento: Fino a 2250VDC per una maggiore sicurezza.
